18.6.5

Kombiniertes CAN-/ LIN-/ FLX-Kabel

Seite A

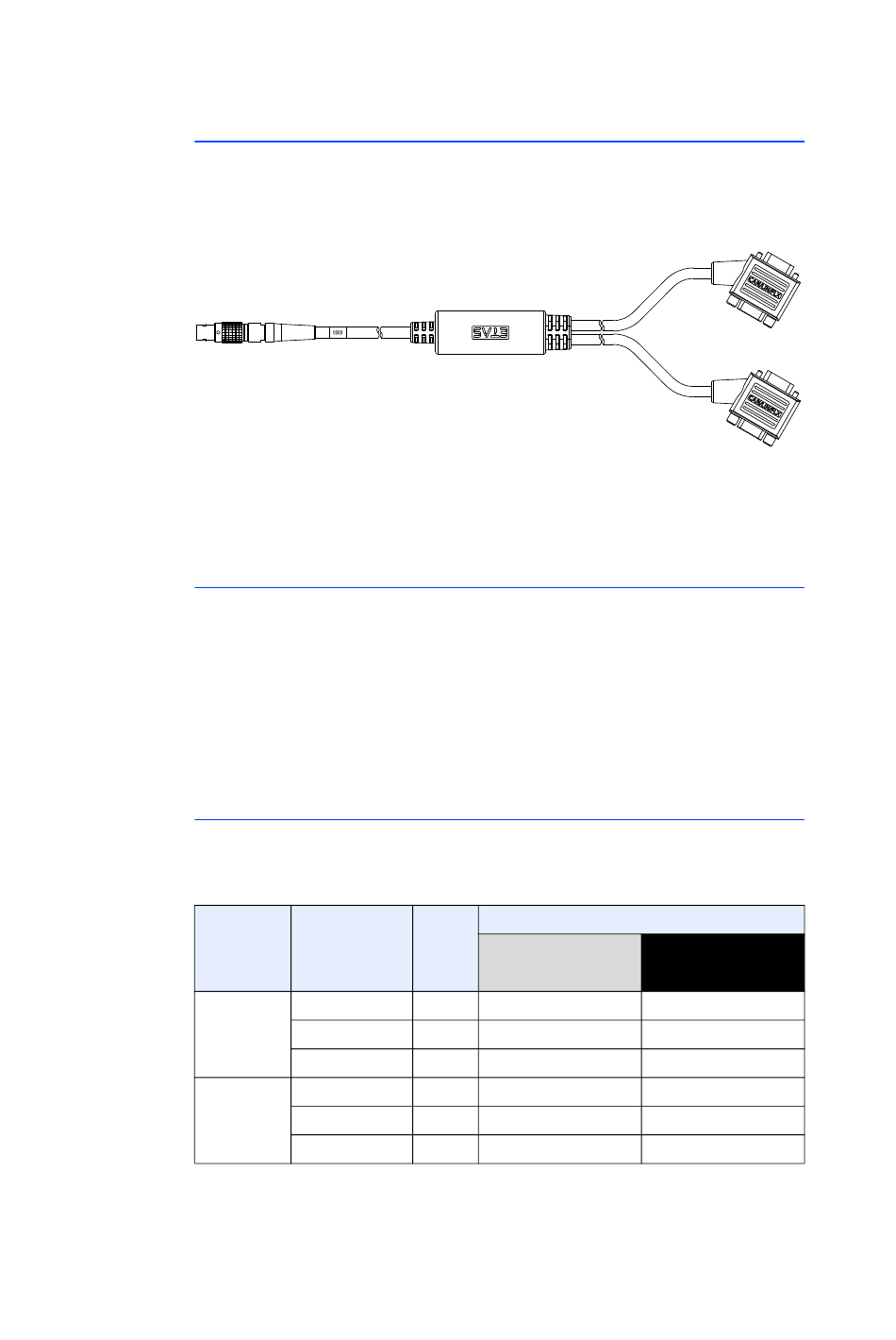

Abb. 18-31Kabel CBCFI100
Zuordnung der DSUB-Buchsen-Stecker-Kombinationen des Kabels
Mit dem Kabel CBCFI100 können beide Schnittstellen eines Anschlusses gleich-
zeitig genutzt werden. Der Lemo-Stecker des Kabels wird an einer der kombi-
nierten Schnittstellen CAN/CAN, FLX/FLX oder CAN/LIN angeschlossen. Auf der
anderen Seite des Kabels sind zum Einschleifen in den Fahrzeug-Bus vorhanden:
• eine grau gekennzeichnete 9-polige DSUB-Buchsen-Stecker-Kombination
(Seite B und C) und
• eine schwarz gekennzeichnete 9-polige DSUB-Buchsen-Stecker-Kombina-
tion (Seite D und E).
Zuordnung der DSUB-Buchsen-Stecker-Kombinationen zur ES88x/ ES89x
Wird an den Schnittstellen CAN/CAN und CAN/LIN der ES88x/ ES89x Module je
ein Kabel CBCFI100 verwendet, sind diese Schnittstellen den DSUB-Buchsen-Ste-
cker-Kombinationen der Kabel wie folgt zugeordnet:
Modul
ES882.1
ES891.1,
ES892.1
ES800 System - Benutzerhandbuch
Anschluss Kabel Kabel CBCFI100 in Abb. 18-31
CAN1/CAN2 1
CAN3/CAN4 2
CAN5/LIN 3
CAN1/CAN2 1
CAN3/LIN 2
CAN4/CAN5 3
Buchse / Stecker Buchse / Stecker
(DSUB, grau) (DSUB, schwarz)
CAN1 CAN2
CAN3 CAN4
CAN5 LIN
CAN1 CAN2
CAN3 LIN
CAN4 CAN5
Seite B / C
(grau)
Seite D / E
(schwarz)
