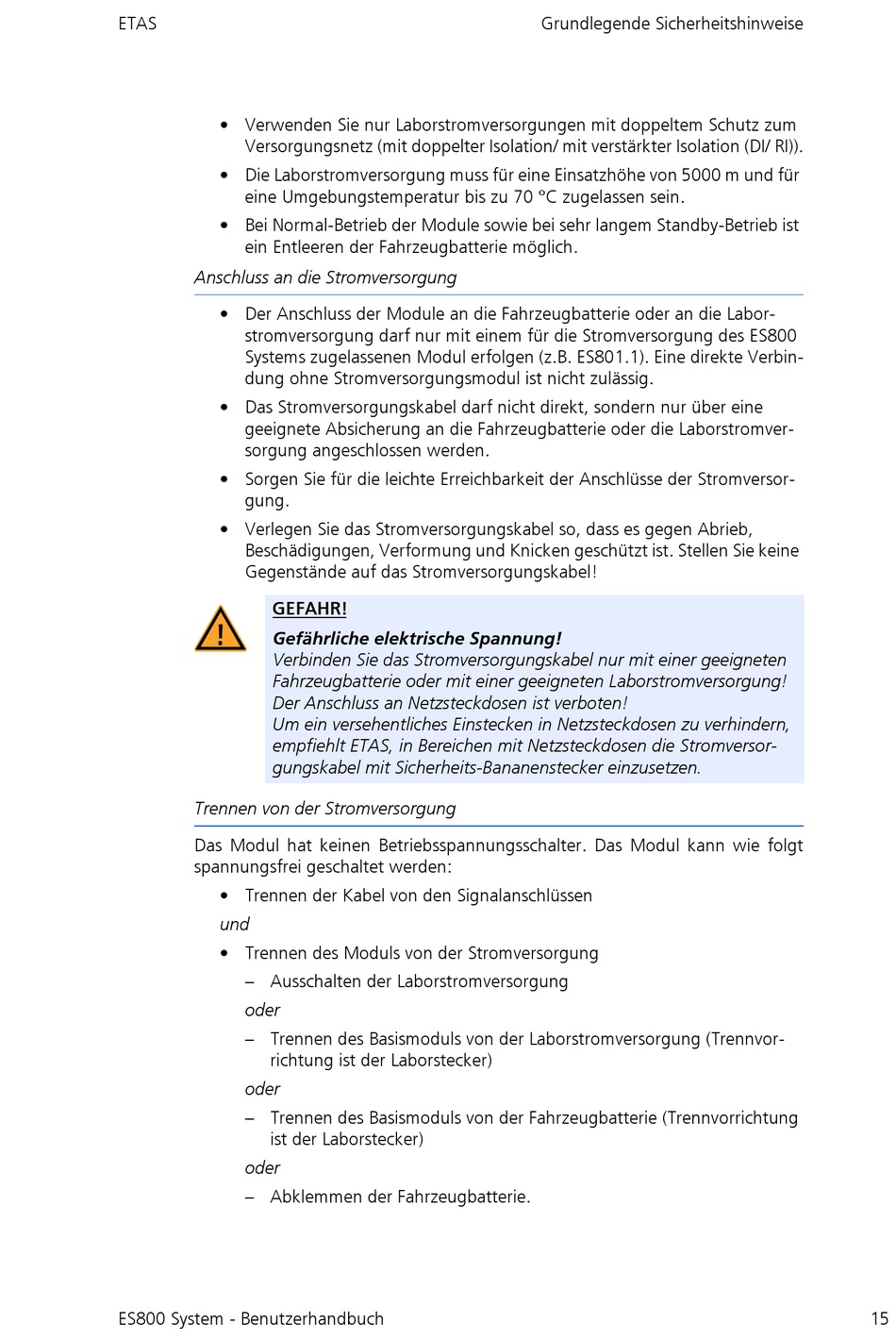

Gefährliche Elektrische Spannung - Etas Es800 System Benutzerhandbuch

ETAS
• Verwenden Sie nur Laborstromversorgungen mit doppeltem Schutz zum
Versorgungsnetz (mit doppelter Isolation/ mit verstärkter Isolation (DI/ RI)).
• Die Laborstromversorgung muss für eine Einsatzhöhe von 5000 m und für
eine Umgebungstemperatur bis zu 70 °C zugelassen sein.
• Bei Normal-Betrieb der Module sowie bei sehr langem Standby-Betrieb ist
ein Entleeren der Fahrzeugbatterie möglich.
Anschluss an die Stromversorgung
• Der Anschluss der Module an die Fahrzeugbatterie oder an die Labor-
stromversorgung darf nur mit einem für die Stromversorgung des ES800
Systems zugelassenen Modul erfolgen (z.B. ES801.1). Eine direkte Verbin-
dung ohne Stromversorgungsmodul ist nicht zulässig.
• Das Stromversorgungskabel darf nicht direkt, sondern nur über eine
geeignete Absicherung an die Fahrzeugbatterie oder die Laborstromver-
sorgung angeschlossen werden.
• Sorgen Sie für die leichte Erreichbarkeit der Anschlüsse der Stromversor-
gung.
• Verlegen Sie das Stromversorgungskabel so, dass es gegen Abrieb,
Beschädigungen, Verformung und Knicken geschützt ist. Stellen Sie keine
Gegenstände auf das Stromversorgungskabel!
GEFAHR!
Gefährliche elektrische Spannung!
Verbinden Sie das Stromversorgungskabel nur mit einer geeigneten
Fahrzeugbatterie oder mit einer geeigneten Laborstromversorgung!
Der Anschluss an Netzsteckdosen ist verboten!
Um ein versehentliches Einstecken in Netzsteckdosen zu verhindern,
empfiehlt ETAS, in Bereichen mit Netzsteckdosen die Stromversor-
gungskabel mit Sicherheits-Bananenstecker einzusetzen.
Trennen von der Stromversorgung
Das Modul hat keinen Betriebsspannungsschalter. Das Modul kann wie folgt
spannungsfrei geschaltet werden:
• Trennen der Kabel von den Signalanschlüssen
und
• Trennen des Moduls von der Stromversorgung
– Ausschalten der Laborstromversorgung
oder
– Trennen des Basismoduls von der Laborstromversorgung (Trennvor-
richtung ist der Laborstecker)
oder
– Trennen des Basismoduls von der Fahrzeugbatterie (Trennvorrichtung
ist der Laborstecker)
oder
– Abklemmen der Fahrzeugbatterie.
ES800 System - Benutzerhandbuch
Grundlegende Sicherheitshinweise


15
