Funktionsgruppen

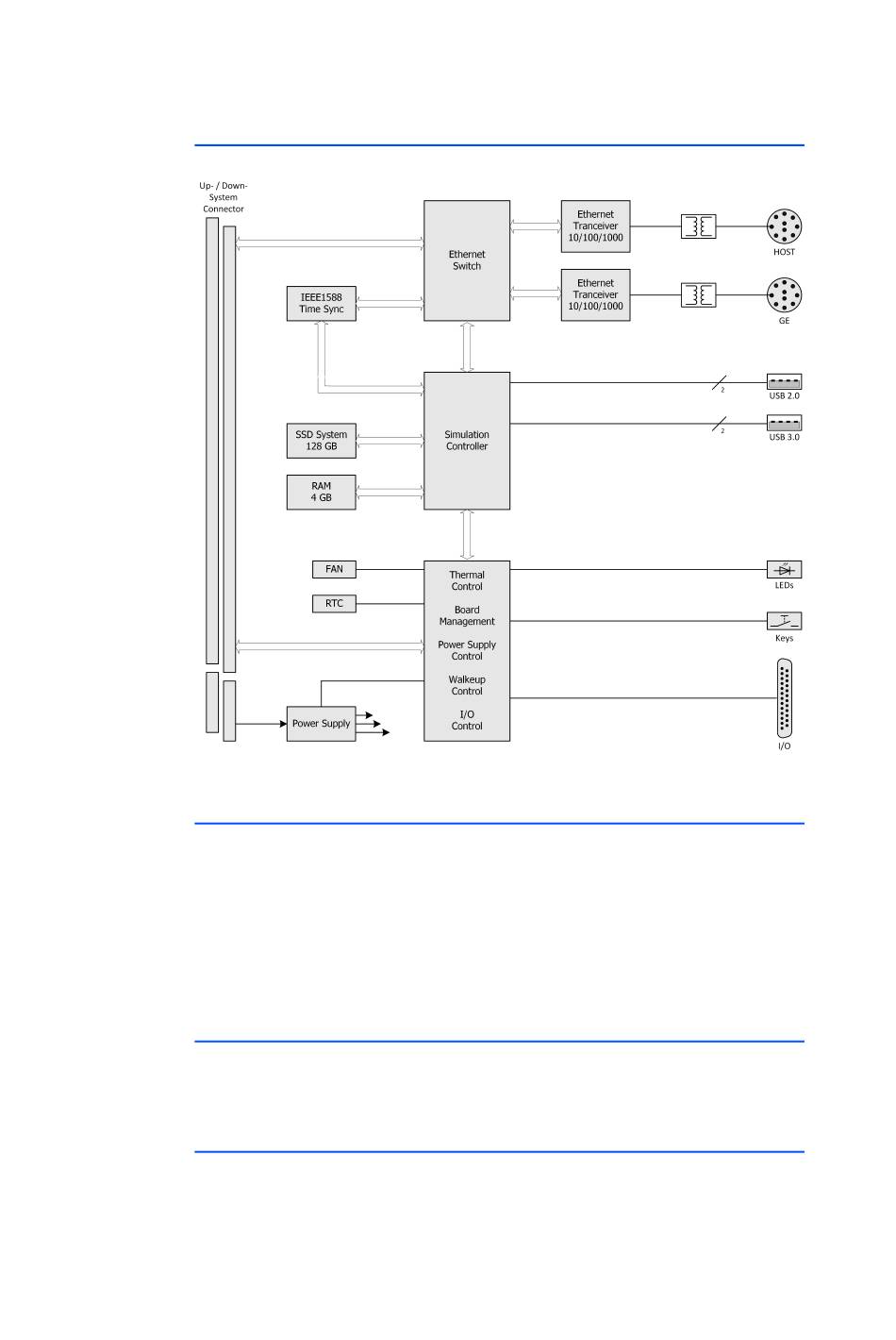

Abb. 7-3
ES830.1 Funktionsgruppen
7.5.1

Ethernet Switch

Der interne Ethernet Switch des Moduls stellt neben der Ethernet-Verbindung im
Systemstecker des Stapels (siehe Kapitel 4.3 auf Seite 23) Schnittstellen für den
Anschluss weiterer Module zur Verfügung:
• eine Ethernet-Schnittstelle HOST (siehe Kapitel 13.1 auf Seite 85)
• eine Gigabit-Ethernet-Schnittstelle GE (siehe Kapitel 13.4 auf Seite 89).
Die Ethernet Schnittstellen ermöglichen eine Zeit-Synchronisation entsprechend
IEEE 1588.
7.5.2

USB-Schnittstellen

Das Rapid Prototyping Module ES830.1 ist mit 4 unabhängigen USB-Schnittstel-
len (2 x USB 3.0, 2 x USB 2.0) zur Erweiterung des Moduls ausgerüstet (siehe
Kapitel 13.9 auf Seite 99).
7.5.3 Schnittstelle „I/O"
Das Modul ES830.1 stellt am Anschluss „I/O" digitale Ein-und Ausgänge mit
unterschiedlichen Funktionen bereit (siehe Kapitel 13.10 auf Seite 101).
