ES892.1 ECU and Bus Interface Module

In diesem Kapitel finden Sie Informationen zu folgenden Themen:
• „Übersicht" auf Seite 64
• „Eigenschaften" auf Seite 64
• „Anschlüsse" auf Seite 66
• „Funktionsgruppen" auf Seite 67.
11.1 Übersicht

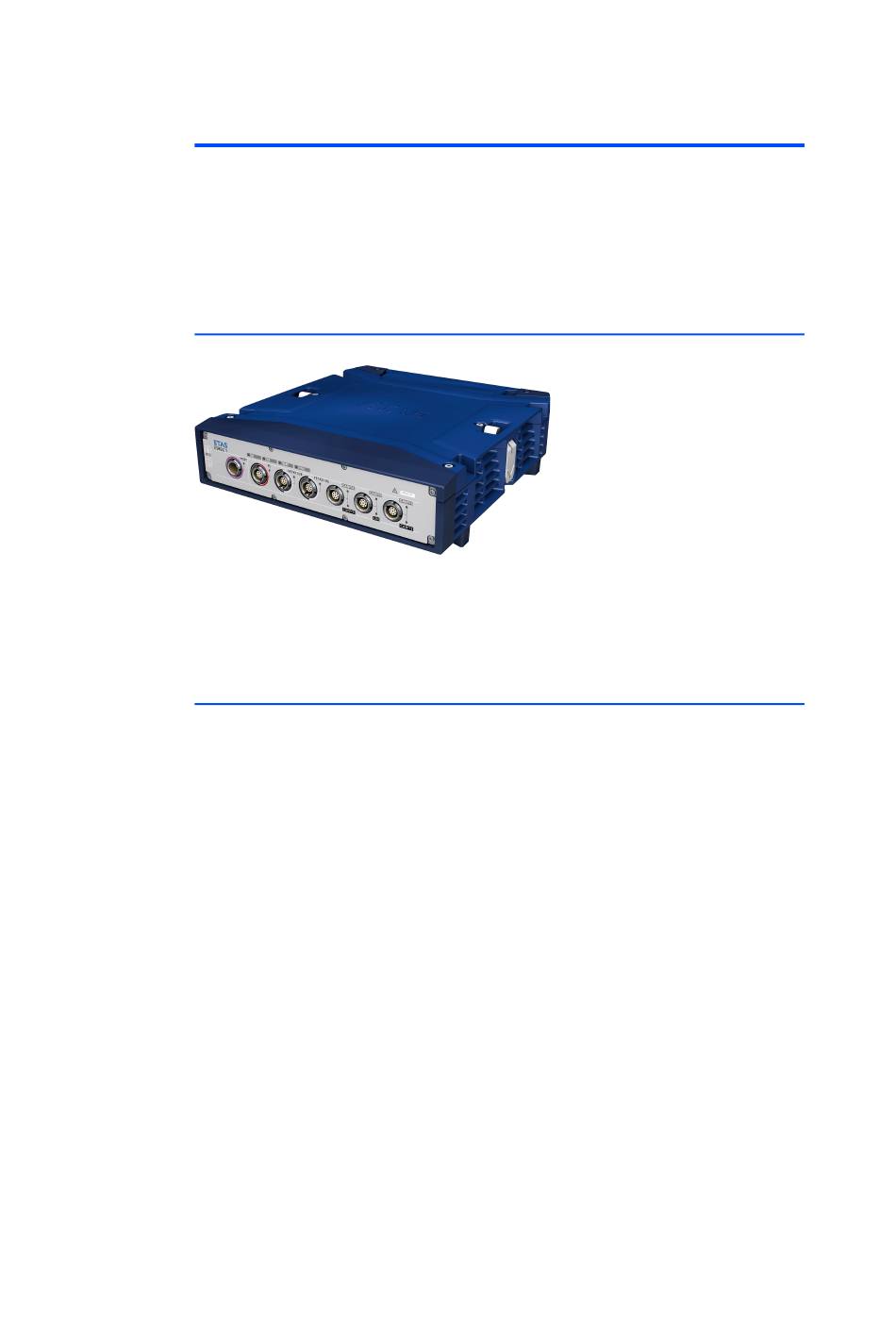

Abb. 11-1 ES892.1 ECU and Bus Interface Module

Das ES892.1 ECU and Bus Interface Module ist Bestandteil des ES800 Systems
und unterstützt die Fahrzeugbusse CAN FD, CAN und LIN sowie den XETK- und
FETK-Steuergerätezugang.
11.2

Eigenschaften

Die wichtigsten Eigenschaften des Moduls ES892.1 im Überblick:
• Ethernet Switch mit 100/1000 Mbit/s Datenrate:
– 1 Gigabit Ethernet-Anschluss (Host)
– 1 Fast Ethernet-Anschluss für kompatible ETAS-Module
– 2 Gigabit Ethernet-Anschlüsse (FETK oder Ethernet)
– Automatische Standby-Funktion
– Präzise Synchronisation aller angeschlossenen Module und deren
Messkanäle
• 5 unabhängige CAN-Schnittstellen:
– CAN FD (> 1 MBaud) oder CAN High-Speed (max. 1 MBaud)
– CAN Protokolle CAN V2.0a (Standard Identifier mit 11-bit) und CAN
V2.0b (Extended Identifier mit 29-bit)
– Baudrate per Software konfigurierbar
• 1 unabhängige LIN-Schnittstelle: l
– LIN Spezifikation LIN V2.1
– Betriebsart Slave (Monitoring)
• Galvanische Trennung der Kanäle untereinander, von der Gerätemasse
und von der Versorgungsspannung
