6.3 Anschlüsse und Bedienelemente
An der Frontseite des Moduls ES820.1 befinden sich folgende Anschlüsse und
Bedienelemente:

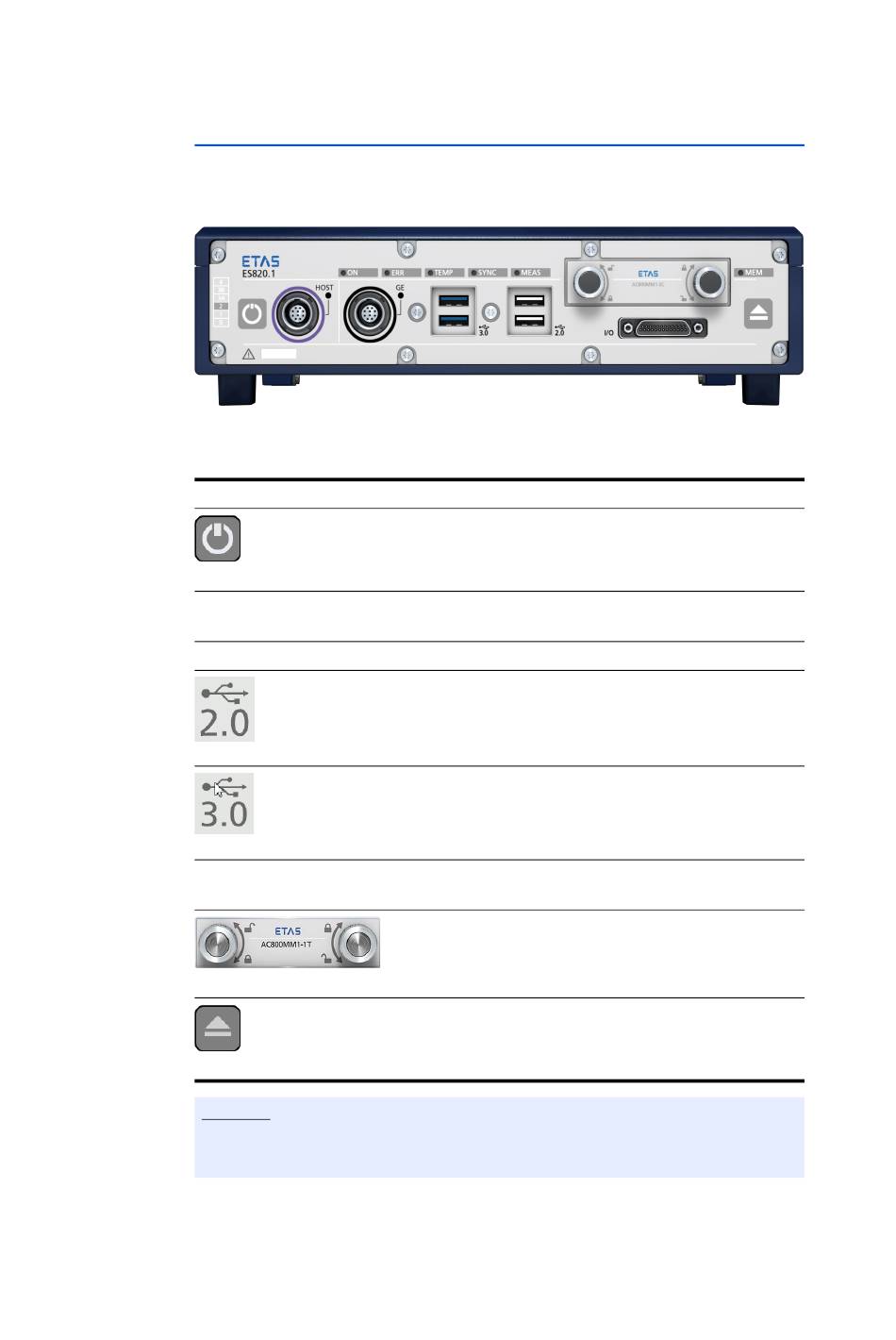

Abb. 6-2 ES820.1 Frontseite
Name
HOST
GE
I/O
Hinweis
Hinweise zur Kombination von Modulen des ES800 Systems mit ETAS-Modulen
anderer Baureihen finden Sie in Kapitel 4.7 auf Seite 26.
ES800 System - Benutzerhandbuch
Schnittstelle
Taste „Power" zum Ein-
und Ausschalten
1 x Gigabit Ethernet
(HOST)
1 x Gigabit Ethernet
2 x USB 2.0
2 x USB 3.0
Digitale Ein- und Aus-
gänge
Wechselbares Speicher-
modul, optional
Taste zum „Sicheren Ent-
fernen" des Speichermo-
duls
ES820.1 Drive Recorder
Beschreibung siehe
Kapitel 6.4.6 auf Seite 35
Kapitel 13.1 auf Seite 85
Kapitel 13.4 auf Seite 89
Kapitel 6.4.2 auf Seite 33
Kapitel 6.4.2 auf Seite 33
Kapitel 6.4.3 auf Seite 33
Kapitel 6.4.5 auf Seite 34
Kapitel 6.4.7 auf Seite 35
