ETAS

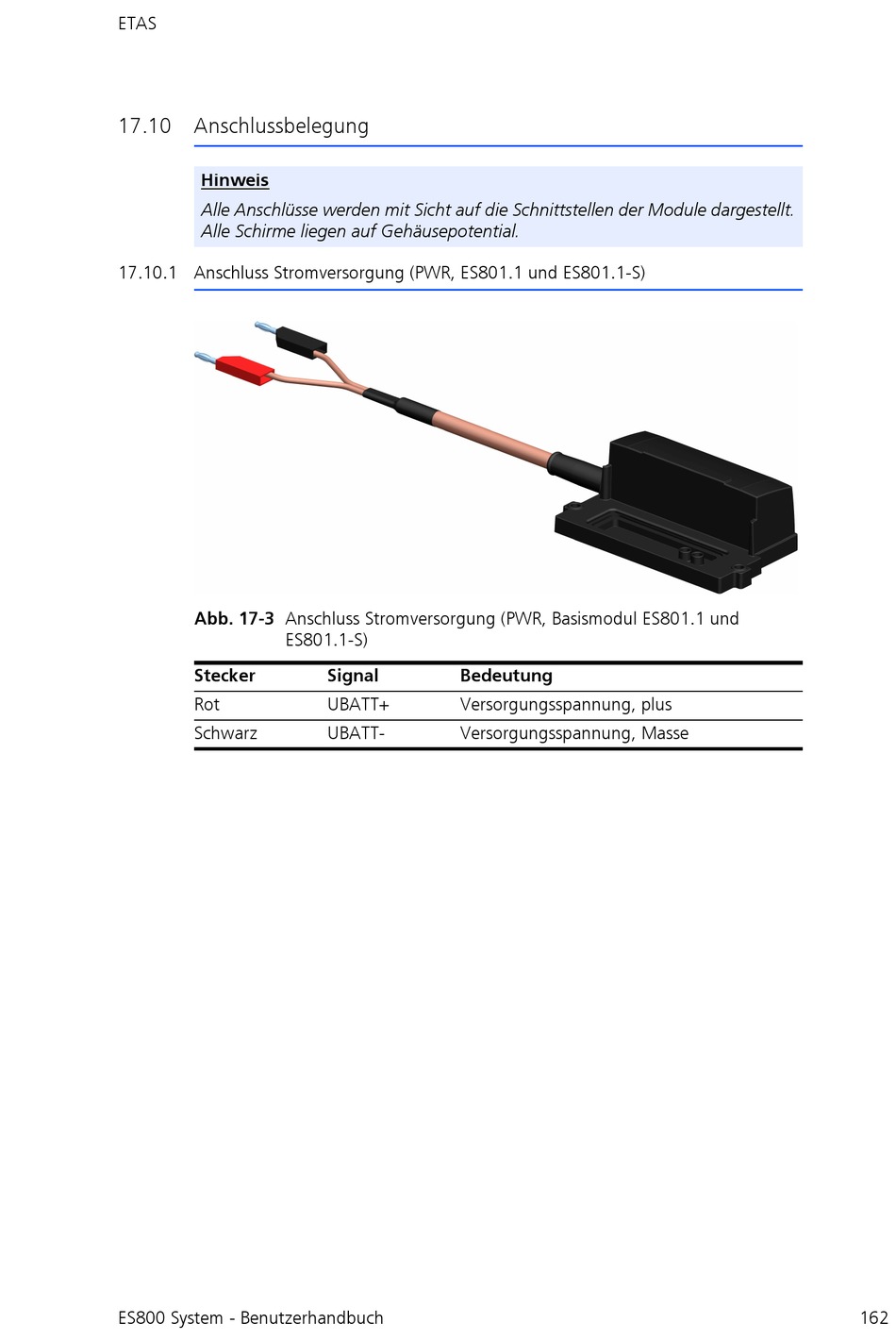

17.10 Anschlussbelegung
Hinweis
Alle Anschlüsse werden mit Sicht auf die Schnittstellen der Module dargestellt.
Alle Schirme liegen auf Gehäusepotential.
17.10.1 Anschluss Stromversorgung (PWR, ES801.1 und ES801.1-S)
Abb. 17-3 Anschluss Stromversorgung (PWR, Basismodul ES801.1 und
ES801.1-S)
Stecker
Rot
Schwarz
ES800 System - Benutzerhandbuch
Signal
Bedeutung
UBATT+
Versorgungsspannung, plus
UBATT-
Versorgungsspannung, Masse
162
