11.4

Funktionsgruppen

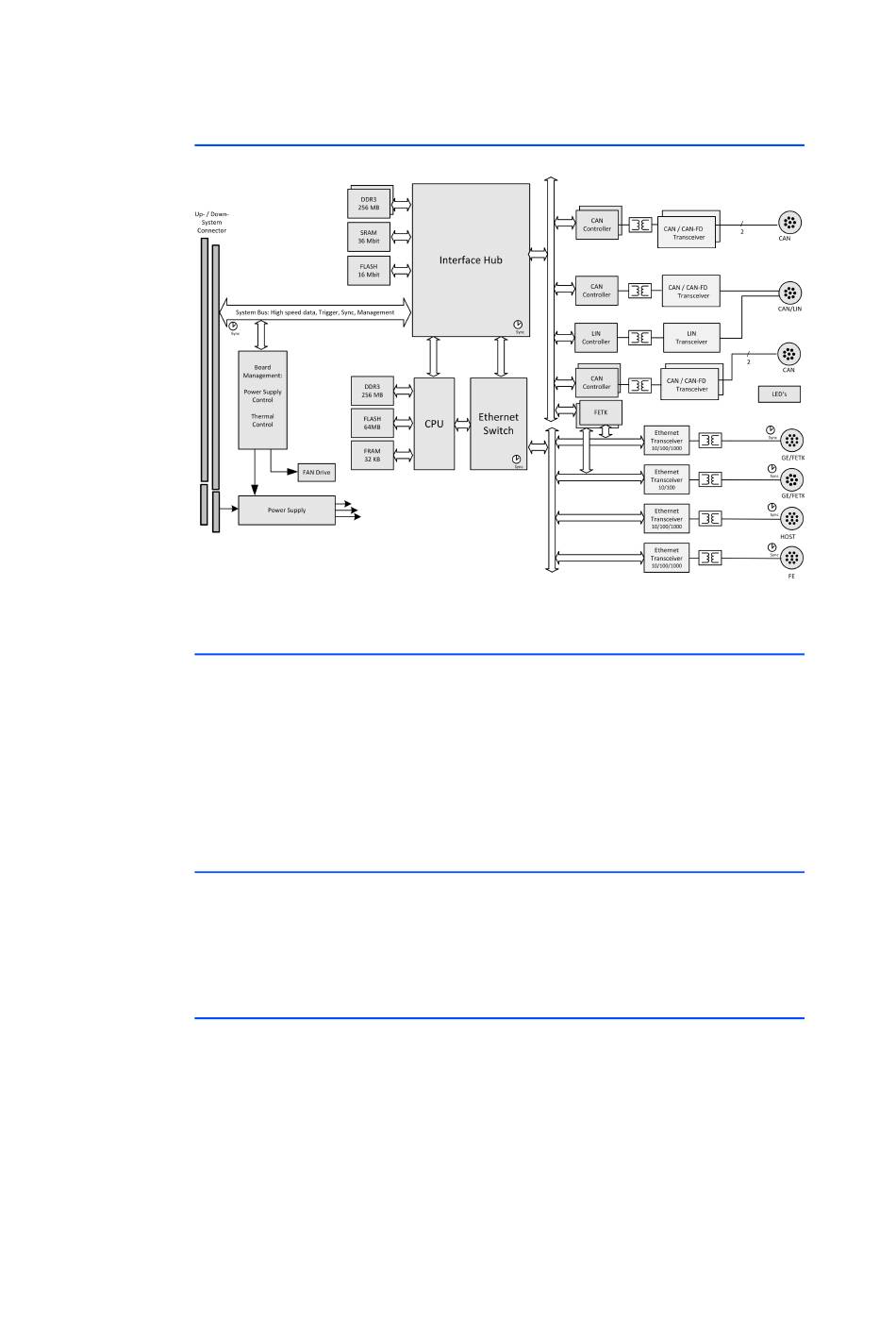

Abb. 11-3 ES892.1 Funktionsgruppen

11.4.1

Ethernet Switch

Der Ethernet Switch des Moduls stellt neben der Ethernet-Verbindung im Sys-
temstecker des Stapels (siehe Kapitel 4.3 auf Seite 23) Schnittstellen für den
Anschluss weiterer Module zur Verfügung:
• eine Ethernet-Schnittstelle HOST (siehe Kapitel 13.1 auf Seite 85)
• eine Fast-Ethernet-Schnittstelle FE (siehe Kapitel 13.2 auf Seite 86)
• zwei FETK-/ Gigabit-Ethernet-Schnittstellen GE (siehe Kapitel 13.3
auf Seite 87).
11.4.2

Schnittstellen zum Fahrzeugbus

Die Schnittstellen zum Fahrzeugbus stehen in verschiedenen Kombinationen zur
Verfügung:
• CAN (siehe Kapitel 13.7 auf Seite 94)
• LIN (siehe Kapitel 13.8 auf Seite 97).
11.4.3

Sonstige Funktionsgruppen

• Stromversorgung (siehe Kapitel 4.4 auf Seite 23)
• Funktionsgruppen für Stromsparfunktionen ("Wake-Up", siehe Kapitel
12.3 auf Seite 76).
