9

ES886.1 ECU and Bus Interface Module

In diesem Kapitel finden Sie Informationen zu folgenden Themen:
• „Übersicht" auf Seite 56
• „Eigenschaften" auf Seite 56
• „Anschlüsse" auf Seite 58
• „Funktionsgruppen" auf Seite 59.
9.1 Übersicht

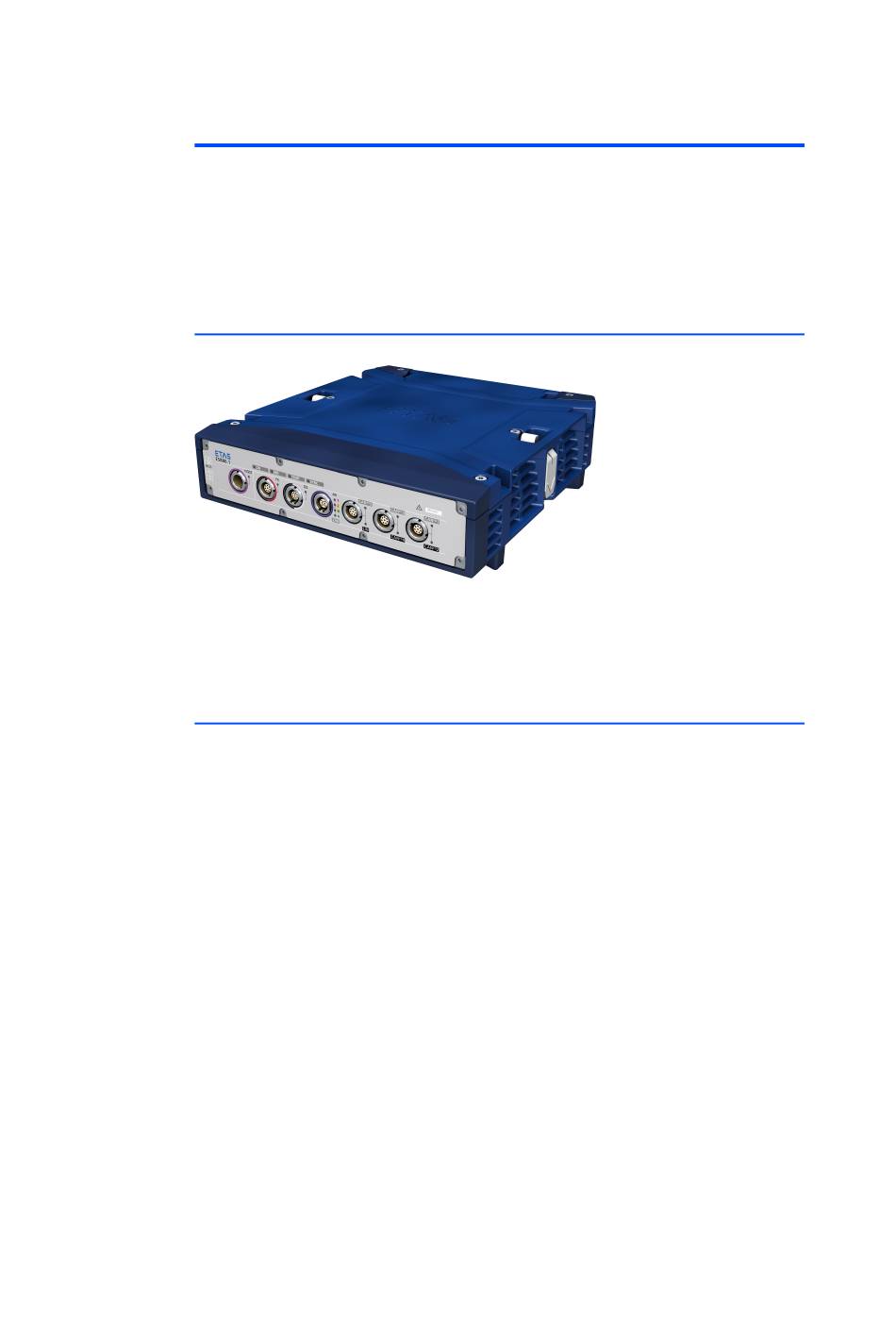

Abb. 9-1 ES886.1 ECU and Bus Interface Module
Das ES886.1 ECU and Bus Interface Module ist Bestandteil des ES800 Systems
und unterstützt Ethernet basierte Fahrzeugbusse, CAN FD, CAN und LIN sowie
den BR_XETK- und den XETK-Steuergerätezugang.
9.2

Eigenschaften

Die wichtigsten Eigenschaften des Moduls ES886.1 im Überblick:
• Ethernet Switch mit 100/1000 Mbit/s Datenrate:
– 1 Gigabit Ethernet-Anschluss (Host)
– 1 Fast Ethernet-Anschluss für kompatible ETAS-Module
– 1 Gigabit Ethernet-Anschluss
– 4 Automotive Ethernet-Anschlüsse (100BASE-T1)
– Automatische Standby-Funktion
– Präzise Synchronisation aller angeschlossenen Module und deren
Messkanäle
• 5 unabhängige CAN-Schnittstellen:
– CAN FD (> 1 MBaud) oder CAN High-Speed (max. 1 MBaud)
– CAN Protokolle CAN V2.0a (Standard Identifier mit 11-bit) und CAN
V2.0b (Extended Identifier mit 29-bit)
– Baudrate per Software konfigurierbar
• 1 unabhängige LIN-Schnittstelle: l
– LIN Spezifikation LIN V2.1
– Betriebsart Slave (Monitoring)
