17.10.2 Anschluss HOST (HOST)

9
8
10

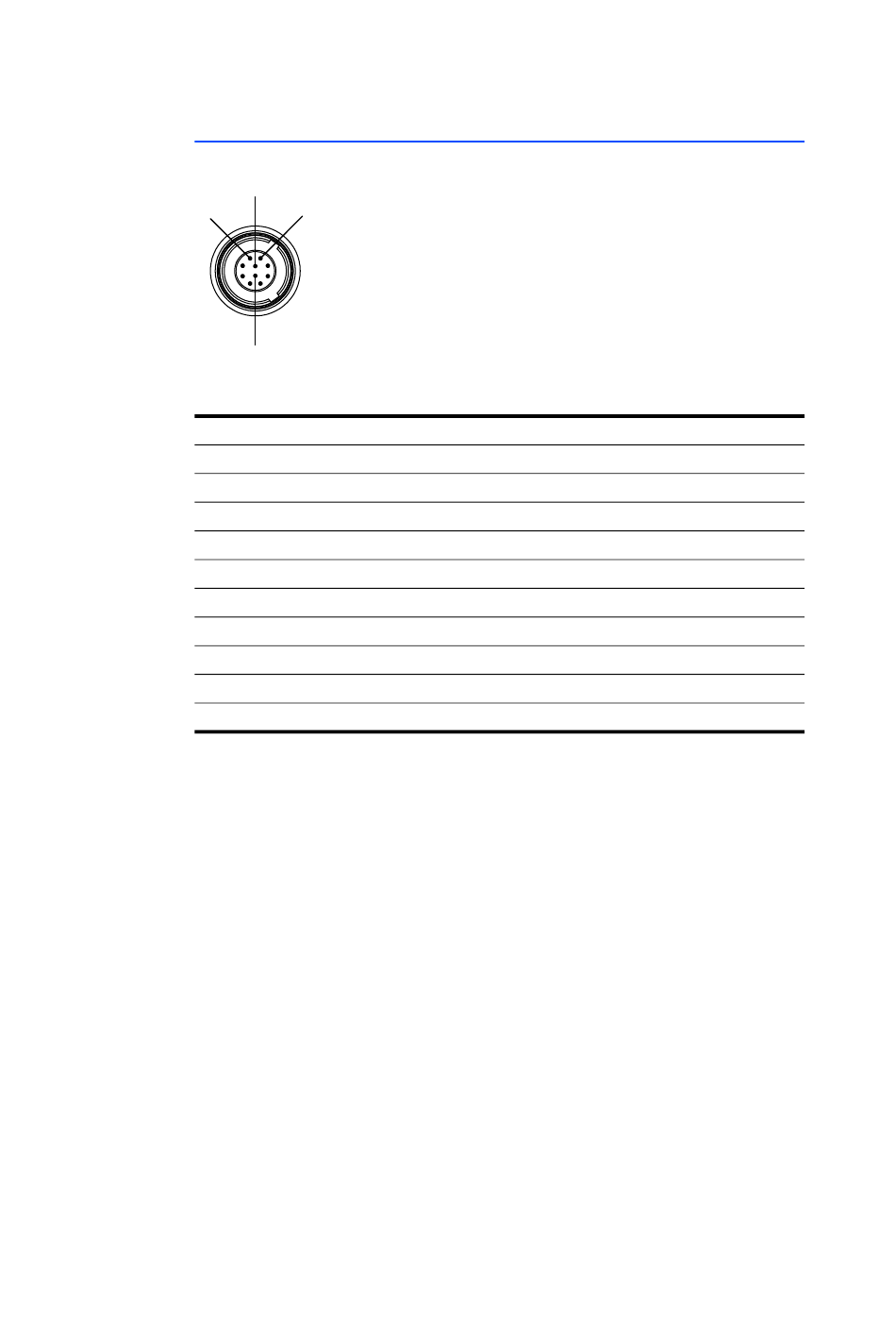

Abb. 17-4 Anschluss HOST (HOST)

Pin
1
2
3
4
5
6
7
8
9
10
ES800 System - Benutzerhandbuch
1
Signal Bedeutung
BI_DA+ Gigabit Ethernet
BI_DC- Gigabit Ethernet
BI_DC+ Gigabit Ethernet
BI_DB- Gigabit Ethernet
BI_DB+ Gigabit Ethernet
BI_DD- Gigabit Ethernet
BI_DD+ Gigabit Ethernet
BI_DA- Gigabit Ethernet
N.C. Nicht verbunden
N.C. Nicht verbunden
