17.10.5 Anschluss FETK / Gigabit Ethernet (FETK / GE)

9
1
10

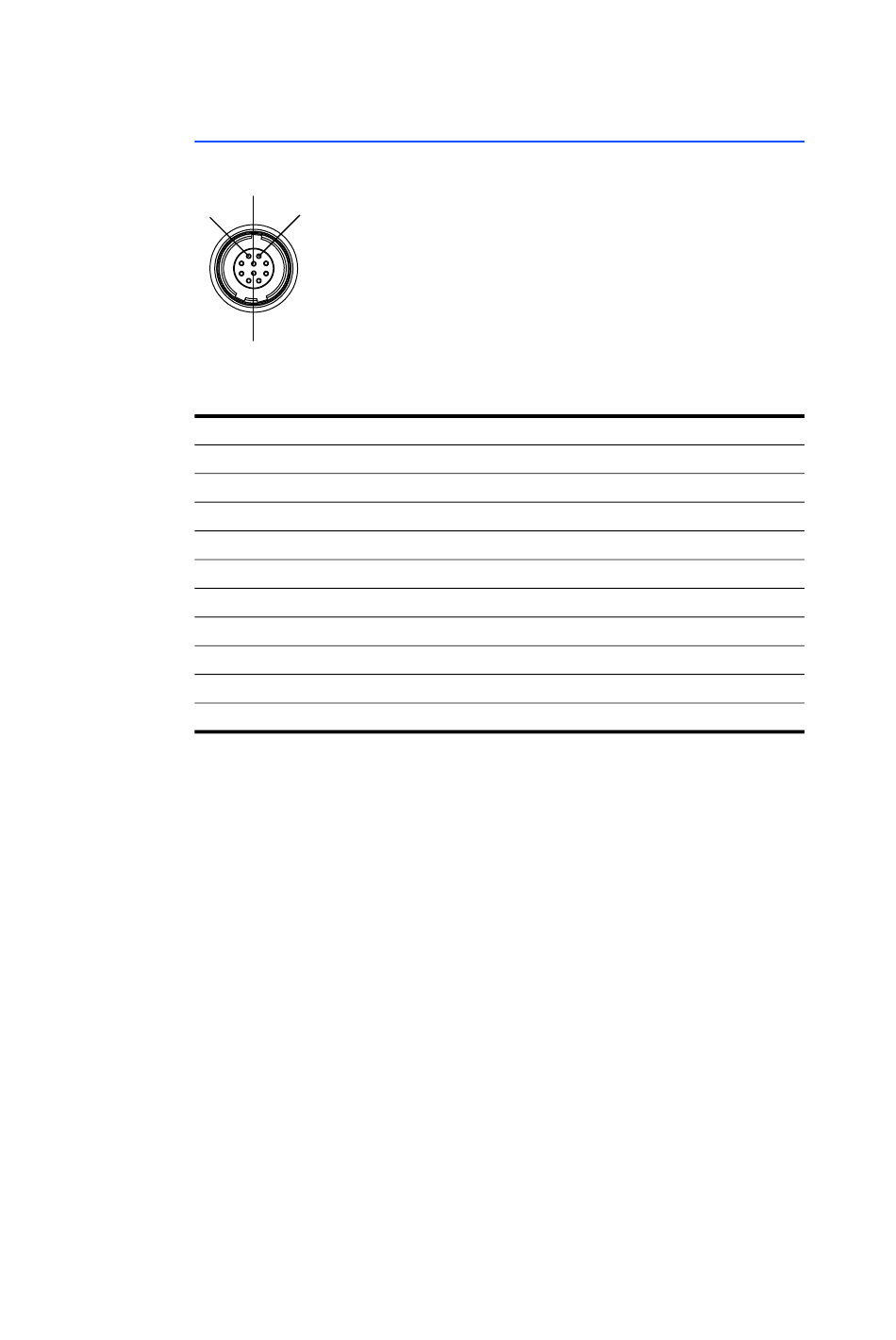

Abb. 17-7 Anschluss FETK / Gigabit Ethernet (FETK / GE)

Pin
1
2
3
4
5
6
7
8
9
10
ES800 System - Benutzerhandbuch
8
Signal Bedeutung
BI_DA+
BI_DA-
BI_DB+
BI_DC+
BI_DC-
BI_DB-
BI_DD+
BI_DD-
UBATT+ Versorgungsspannung, plus
UBATT- Versorgungsspannung, minus
