6.5.4 Wechsel zwischen den Betriebszuständen

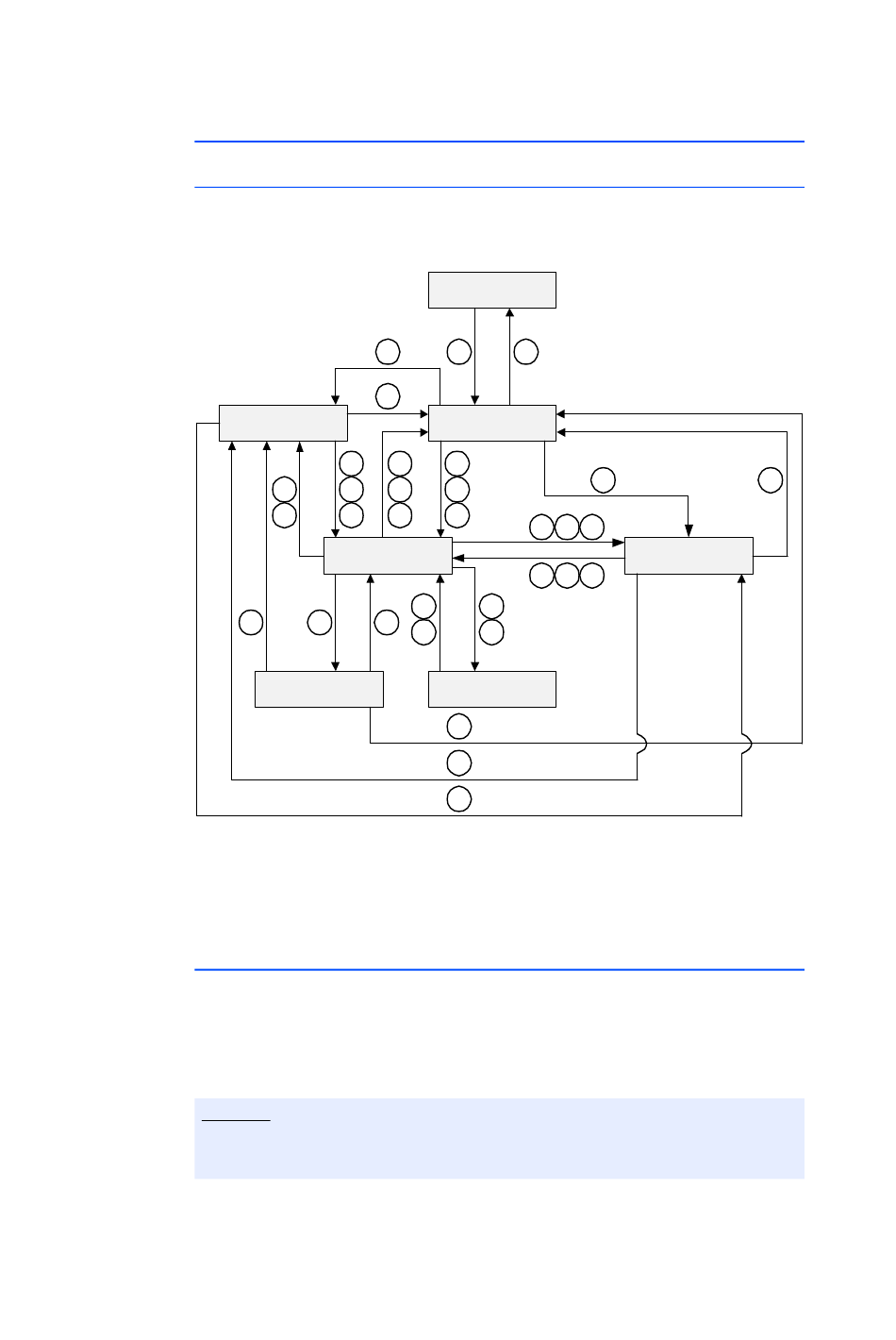

Zustandsdiagramm
Der Wechsel zwischen den Betriebszuständen der ES820.1 kann in einem
Zustandsdiagramm dargestellt werden (siehe Abb. 6-5 auf Seite 39).
Fast Boot Standby
7*
9*
8
Measurement
Abb. 6-5
Wechsel zwischen den Betriebszuständen (vereinfacht)
Die Ziffern im Zustandsdiagramm entsprechen den möglichen Betriebszustands-
wechseln der ES820.1, ausgelöst durch Ereignisse (Trigger bzw. Timer) der Funk-
tionen „Wake-Up" und „Sleep" (siehe Kapitel 12.4 auf Seite 77).
6.5.5

Ereignisse

Die Wechsel der ES820.1 zwischen den Betriebszuständen werden von Ereignis-
sen ausgelöst. Diese Ereignisse können in der Konfigurationssoftware aktiviert,
deaktiviert und mit Timern zur zusätzlichen Verzögerung des Ereignisses kombi-
niert werden. Die Betriebszustandswechsel in Abb. 6-5 auf Seite 39 sind jeweils
mit einer Auswahl der hier aufgezählten Ereignisse und Timer verknüpft.
Hinweis
Weitere Informationen finden Sie im Dokument „Drive Recorder Konfigurator
Tutorial", das im ETAS Download Center zur Verfügung steht.
ES800 System - Benutzerhandbuch
12 1
10
Low Power Standby
2 6* 2
3 7* 3
4 9* 4
Active On
14
17 16
15
Reconfiguration
8
13
5
ES820.1 Drive Recorder
Off
11
5
6 7 9
2 3 4
15
14
13
Passive On
