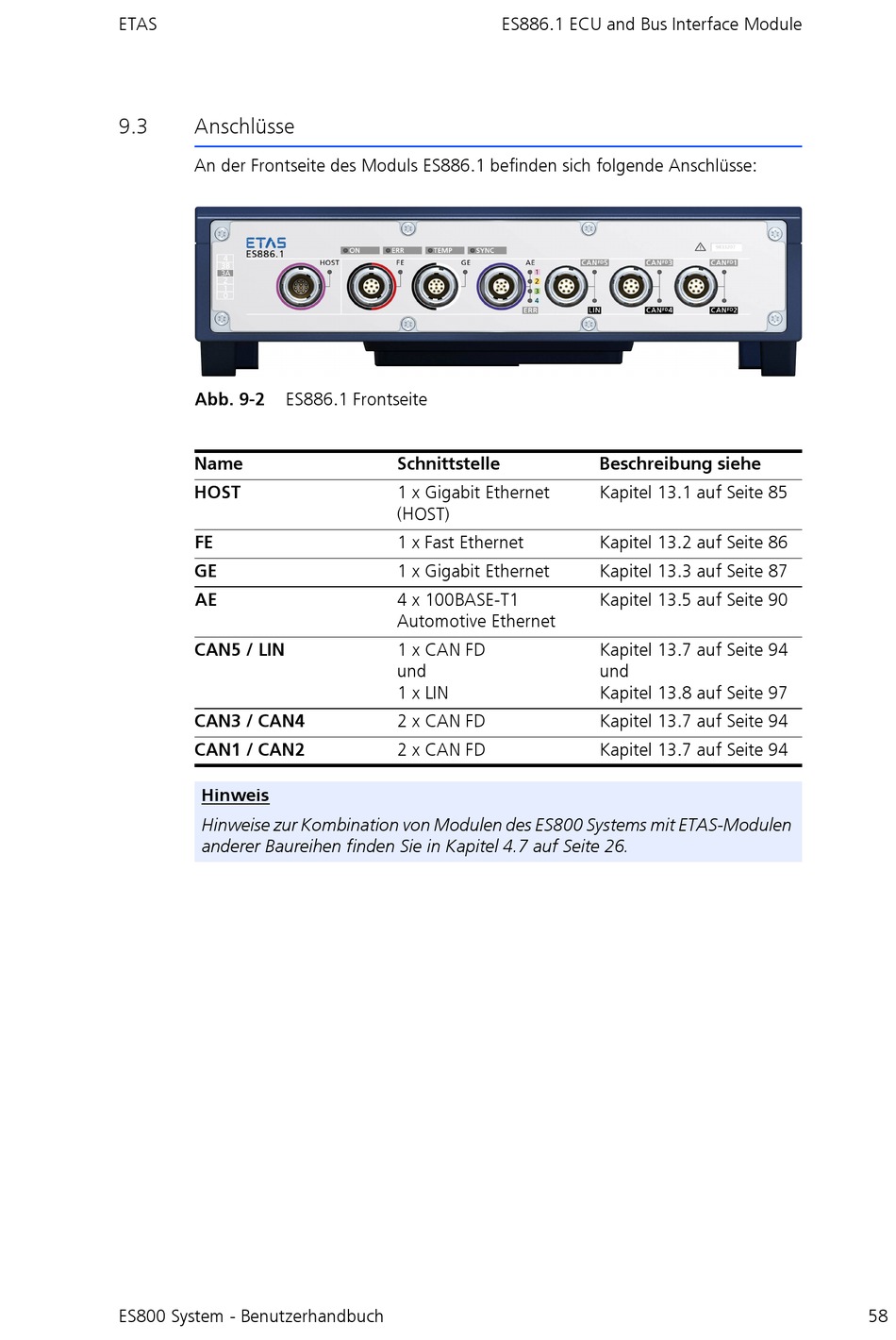

Anschlüsse; Abb. 9-2 Es886.1 Frontseite - ETAS ES800 System Benutzerhandbuch

ETAS
9.3 Anschlüsse
An der Frontseite des Moduls ES886.1 befinden sich folgende Anschlüsse:
Abb. 9-2 ES886.1 Frontseite
Name
HOST
FE
GE
AE
CAN5 / LIN
CAN3 / CAN4
CAN1 / CAN2
Hinweis
Hinweise zur Kombination von Modulen des ES800 Systems mit ETAS-Modulen
anderer Baureihen finden Sie in Kapitel 4.7 auf Seite 26.
ES800 System - Benutzerhandbuch
ES886.1 ECU and Bus Interface Module
Schnittstelle
1 x Gigabit Ethernet
(HOST)
1 x Fast Ethernet
1 x Gigabit Ethernet
4 x 100BASE-T1 
Automotive Ethernet
1 x CAN FD 
und 
1 x LIN
2 x CAN FD
2 x CAN FD
Beschreibung siehe
Kapitel 13.1 auf Seite 85
Kapitel 13.2 auf Seite 86
Kapitel 13.3 auf Seite 87
Kapitel 13.5 auf Seite 90
Kapitel 13.7 auf Seite 94
und 
Kapitel 13.8 auf Seite 97
Kapitel 13.7 auf Seite 94
Kapitel 13.7 auf Seite 94
58
