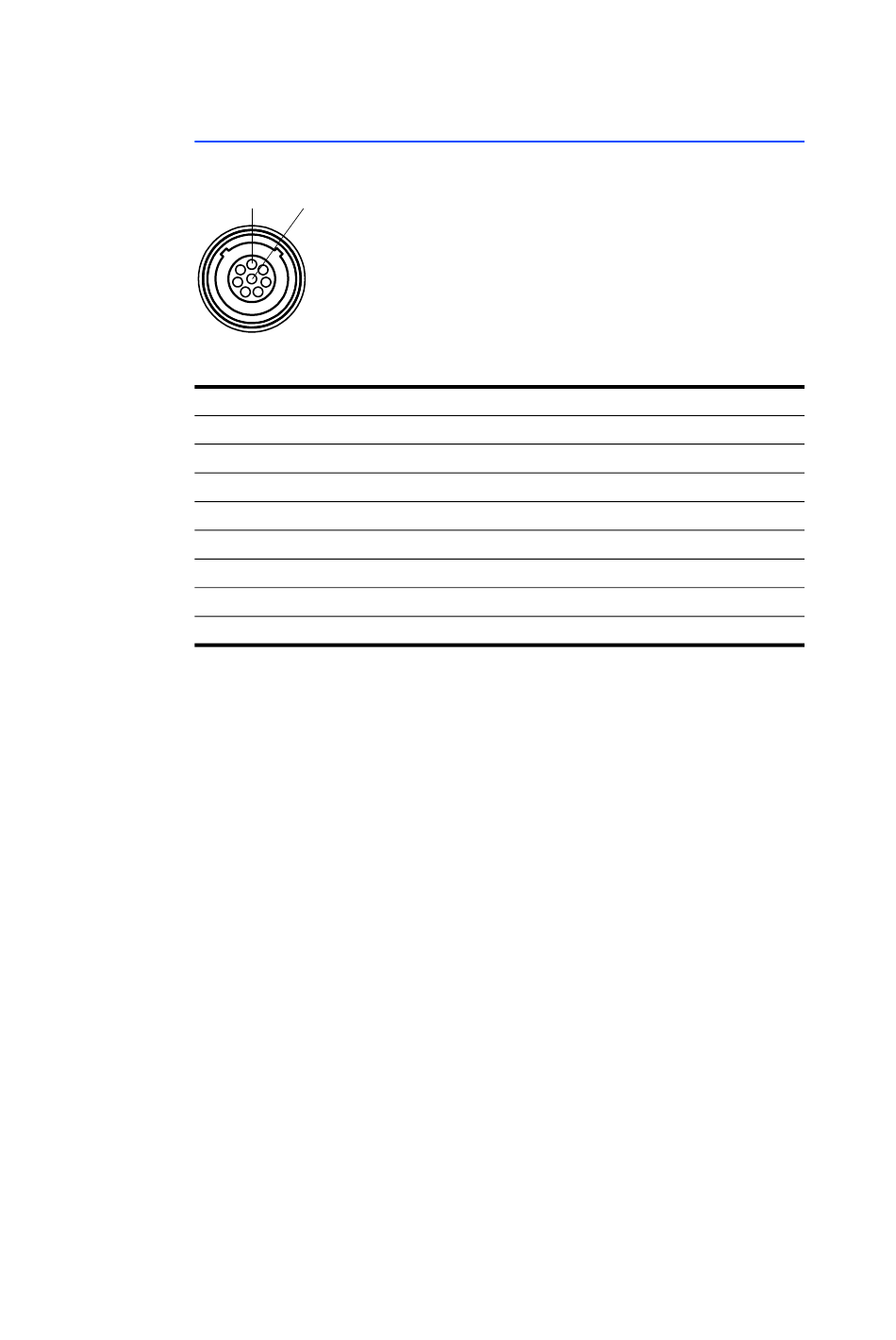

17.10.8 Anschluss CAN (CAN4 / CAN5)

1

Abb. 17-10Anschluss CAN (CAN4/CAN5)

Pin

1
2
3
4
5
6
7
8
ES800 System - Benutzerhandbuch
8

Signal

Bedeutung
- Reserviert
CAN4_L CAN 4, Low
CAN4_GND_1 CAN 4, Masse
CAN5_H CAN 5, High
CAN5_GND CAN 5, Masse
CAN4_GND_2 CAN 4, Masse
CAN4_H CAN 4, High
CAN5_L CAN 5, Low
