ETAS
10.4

Funktionsgruppen

Up‐ / Down‐
System
Connector
System Bus: High speed data, Trigger, Sync, Management
Sync
Board
Management:
Power Supply
Control
Thermal
Control
Power Supply

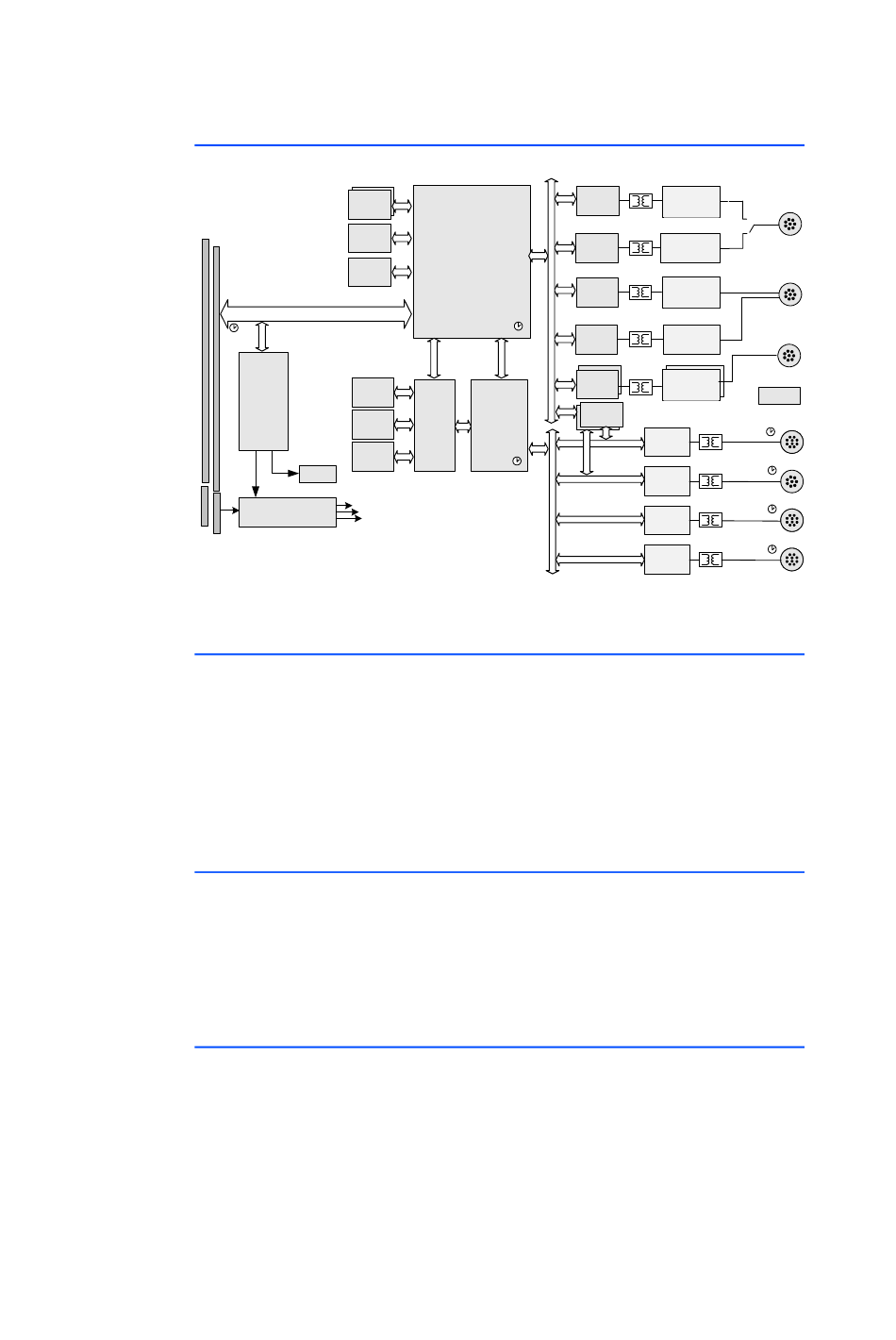

Abb. 10-3 ES891.1 Funktionsgruppen

10.4.1

Ethernet Switch

Der Ethernet Switch des Moduls stellt neben der Ethernet-Verbindung im Sys-
temstecker des Stapels (siehe Kapitel 4.3 auf Seite 23) Schnittstellen für den
Anschluss weiterer Module zur Verfügung:
• eine Ethernet-Schnittstelle HOST (siehe Kapitel 13.1 auf Seite 85)
• eine Fast-Ethernet-Schnittstelle FE (siehe Kapitel 13.2 auf Seite 86)
• zwei FETK-/ Gigabit-Ethernet-Schnittstellen GE (siehe Kapitel 13.3
auf Seite 87).
10.4.2

Schnittstellen zum Fahrzeugbus

Die Schnittstellen zum Fahrzeugbus stehen in verschiedenen Kombinationen zur
Verfügung:
• CAN (siehe Kapitel 13.7 auf Seite 94)
• LIN (siehe Kapitel 13.8 auf Seite 97)
• FlexRay (siehe Kapitel 13.6 auf Seite 92).
10.4.3

Sonstige Funktionsgruppen

• Stromversorgung (siehe Kapitel 4.4 auf Seite 23)
• Funktionsgruppen für Stromsparfunktionen ("Wake-Up", siehe Kapitel
12.3 auf Seite 76).
ES800 System - Benutzerhandbuch
2 X DDR3
DDR3
256 MB
256 MB
SRAM
36 Mbit
Interface Hub
FLASH
16 Mbit
DDR3
256 MB
FLASH
CPU
64MB
FRAM
32 KB
FAN Drive
ES891.1 ECU and Bus Interface Module
CAN
Controller
FLEXRAY
Controller
CAN
Controller
Sync LIN
Controller
CAN
CAN
Controller
Controller
FETK
Ethernet
FETK
Switch
Sync
CAN / CAN‐FD
/
Transceiver
2
CAN/FLX
FLEXRAY
/
Transceiver
2
CAN / CAN‐FD
Transceiver
CAN/LIN
LIN
Transceiver
/
2
CAN
CAN Transceiver
CAN / CAN‐FD
Transceiver
LED's
Ethernet
Sync
Transceiver
10/100/1000
GE/FETK
Ethernet
Sync
Transceiver
10/100
GE/FETK
Ethernet
Sync
Transceiver
10/100/1000
PC
Ethernet
Sync
Transceiver
10/100/1000
FE
