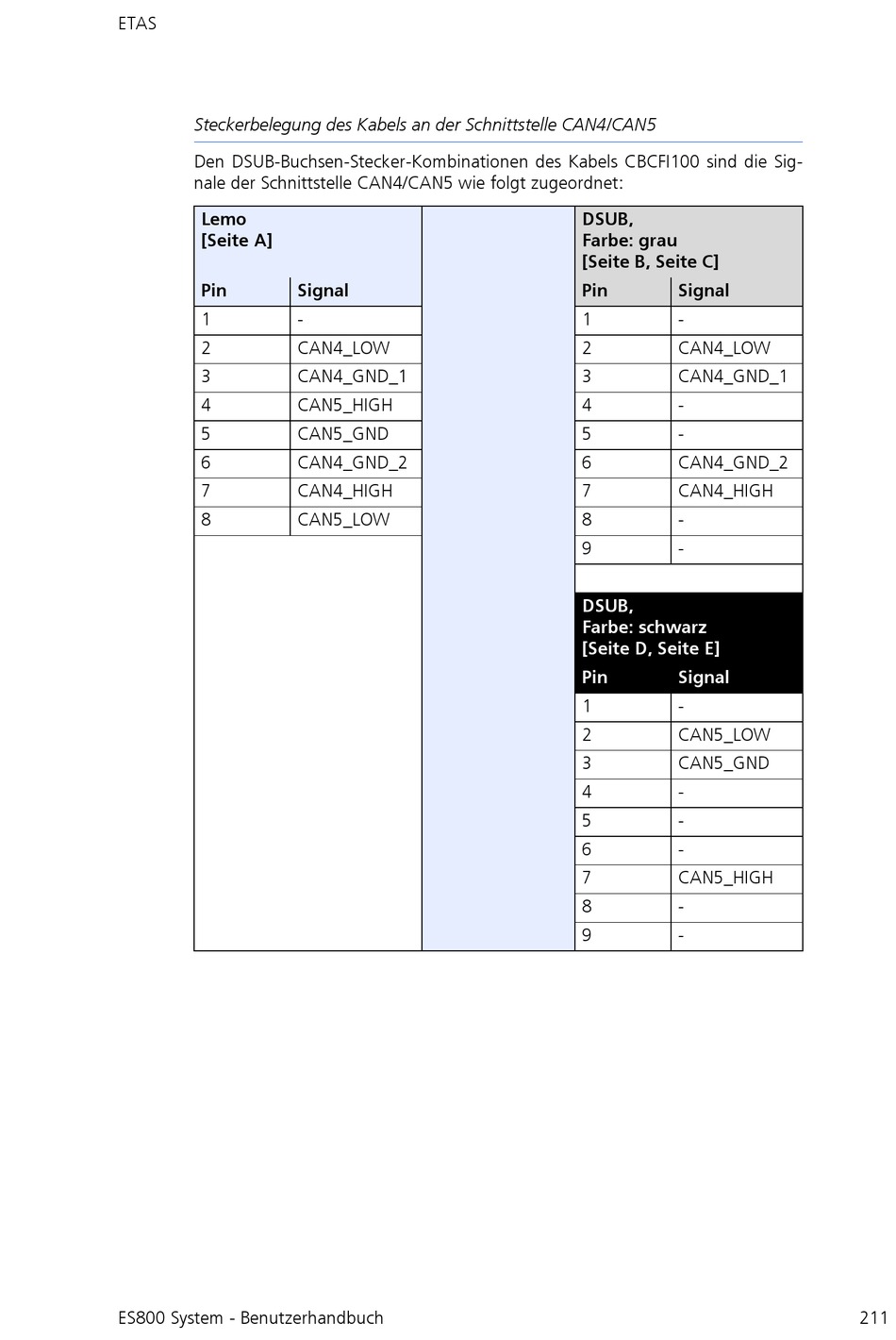

Steckerbelegung des Kabels an der Schnittstelle CAN4/CAN5
Den DSUB-Buchsen-Stecker-Kombinationen des Kabels CBCFI100 sind die Sig-
nale der Schnittstelle CAN4/CAN5 wie folgt zugeordnet:
Lemo 
[Seite A]
Pin
1
2
3
4
5
6
7
8
ES800 System - Benutzerhandbuch
Signal
-
CAN4_LOW
CAN4_GND_1
CAN5_HIGH
CAN5_GND
CAN4_GND_2
CAN4_HIGH
CAN5_LOW
DSUB, 
Farbe: grau 
[Seite B, Seite C]
Pin Signal
1 -
2 CAN4_LOW
3 CAN4_GND_1
4 -
5 -
6 CAN4_GND_2
7 CAN4_HIGH
8 -
9 -
DSUB, 
Farbe: schwarz
[Seite D, Seite E]
Pin Signal
1 -
2 CAN5_LOW
3 CAN5_GND
4 -
5 -
6 -
7 CAN5_HIGH
8 -
9 -
