18.4.2

Kabel CBEB242

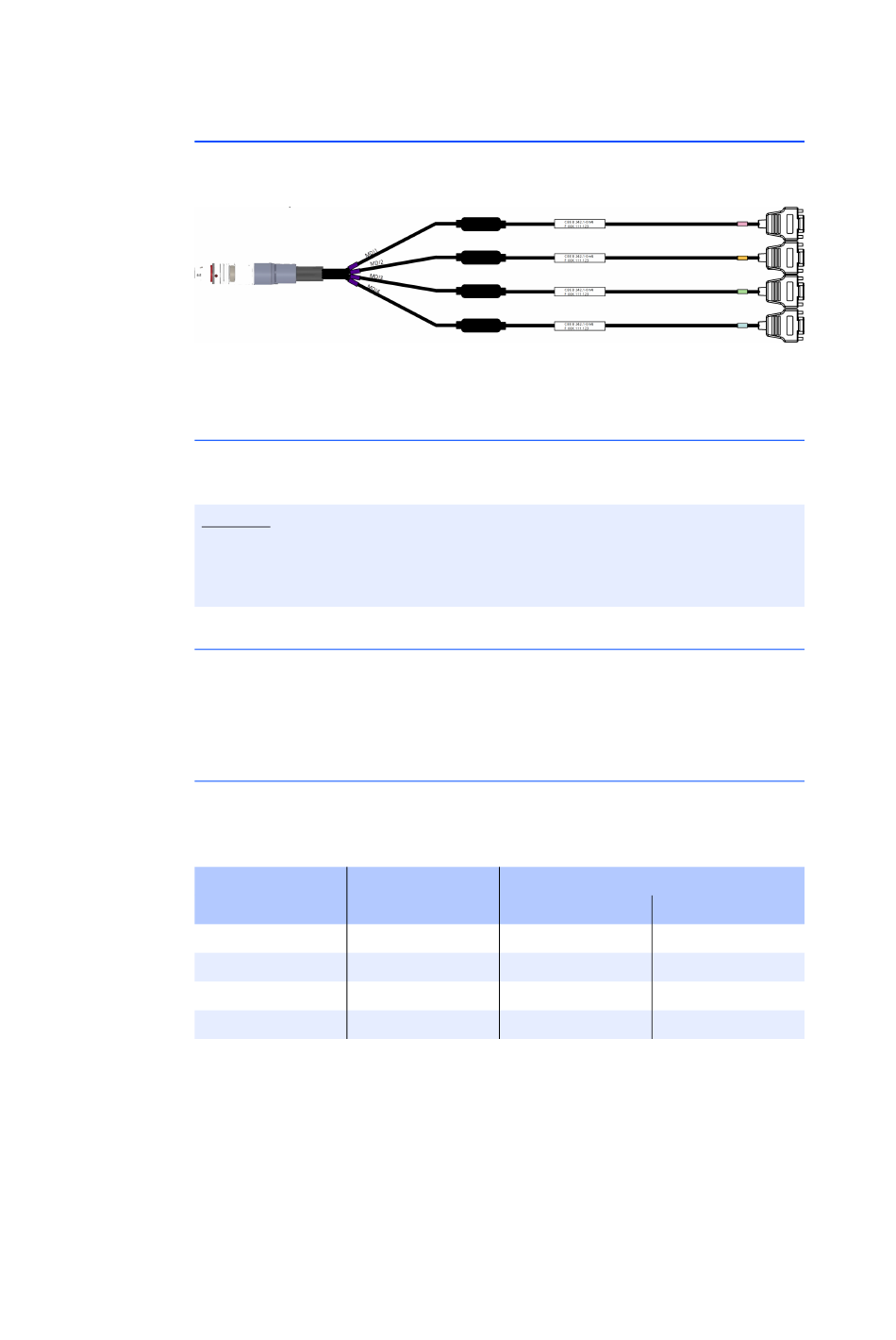

Abb. 18-22Kabel CBEB242.1
Verwendung
Kabel zur Verbindung einer Automotive Ethernet-Schnittstelle AE eines ES800
Moduls mit BR_XETKs.
Hinweis
Das Kabel CBEB242.1 ist für den direkten Anschluss von BR_XETKs konzipiert.
Für andere Einsatzgebiete empfiehlt ETAS das Automotive Ethernet Kabel
CBEB240.1 (siehe Kapitel 18.4.1 auf Seite 198).
Zuordnung der Automotive Ethernet-Kanäle zu den Kabelsträngen
Das Kabel CBEB242.1 besteht aus vier identischen Kabelsträngen [n], die jeweils
einem Automotive Ethernet-Kanal [n] der Automotive Ethernet-Schnittstelle AE
zugeordnet und nach dem selben Schema verkabelt sind. Jeder der Kabelstränge
ist mit einem DSUB9-Stecker ausgerüstet.
Kennzeichnung der Automotive Ethernet-Kanäle und der Kabelstränge
Die Kabelstränge sind mit [n]=1 bis [n]=4 und zusätzlich mit der Farbe der LEDs
der Kanäle [n] am Anschluss AE des Moduls gekennzeichnet. Die Farben der
Kanäle [n] am Anschluss AE des Moduls und der Kabelstränge sind identisch.
Modul ES800
LED „AE"
1
2
3
4
Bei Verwendung des Kabels CBEB242.1 an der Schnittstelle AE des Moduls
ES882.1 (drei Automotive Ethernet-Kanäle) werden drei der vier Kabelstränge
entsprechend der Zuordnung in der Tabelle genutzt.
ES800 System - Benutzerhandbuch
Farbe Kanal Automotive Ethernet
LED „AE"/ Kabel ES882.1
Lila AE 1
Orange AE 2
Grün AE 3
Blau -
ES886.1
AE 1
AE 2
AE 3
AE 4
