VORSICHT!
Fehlfunktion möglich!
Stellen Sie sicher, dass die Verriegelungen des Moduls auf beiden Sei-
ten des Modulstapels korrekt einrasten.
VORSICHT!
Beschädigung des Moduls möglich!
Sollte das Modul während des Zusammensteckens verkanten, tren-
nen Sie die Module vorsichtig und verbinden Sie die Module erneut.
ES800 System - Benutzerhandbuch


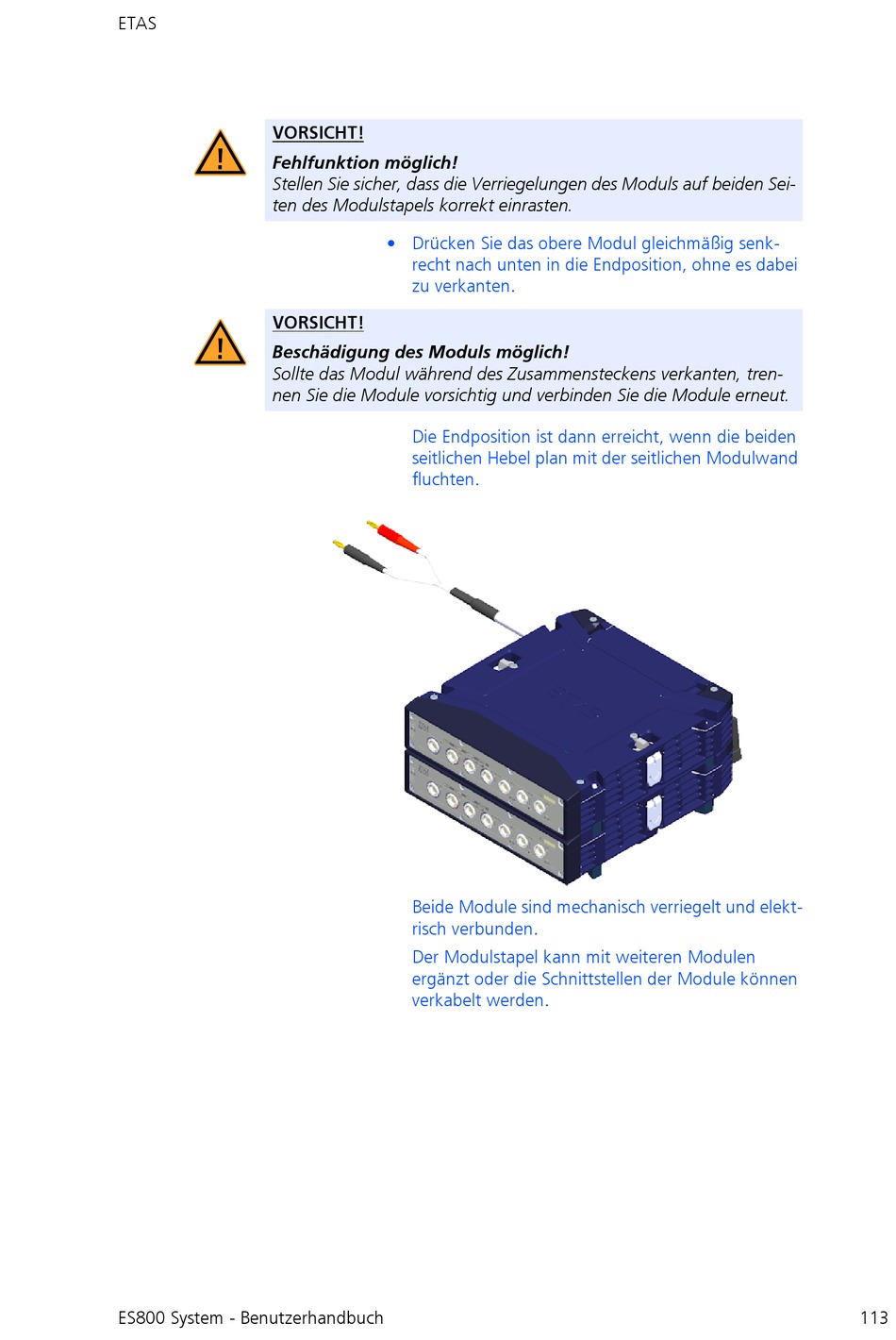

• Drücken Sie das obere Modul gleichmäßig senk-
recht nach unten in die Endposition, ohne es dabei
zu verkanten.
Die Endposition ist dann erreicht, wenn die beiden
seitlichen Hebel plan mit der seitlichen Modulwand
fluchten.
Beide Module sind mechanisch verriegelt und elekt-
risch verbunden.
Der Modulstapel kann mit weiteren Modulen
ergänzt oder die Schnittstellen der Module können
verkabelt werden.

