11.3 Anschlüsse
An der Frontseite des Moduls ES892.1 befinden sich folgende Anschlüsse:

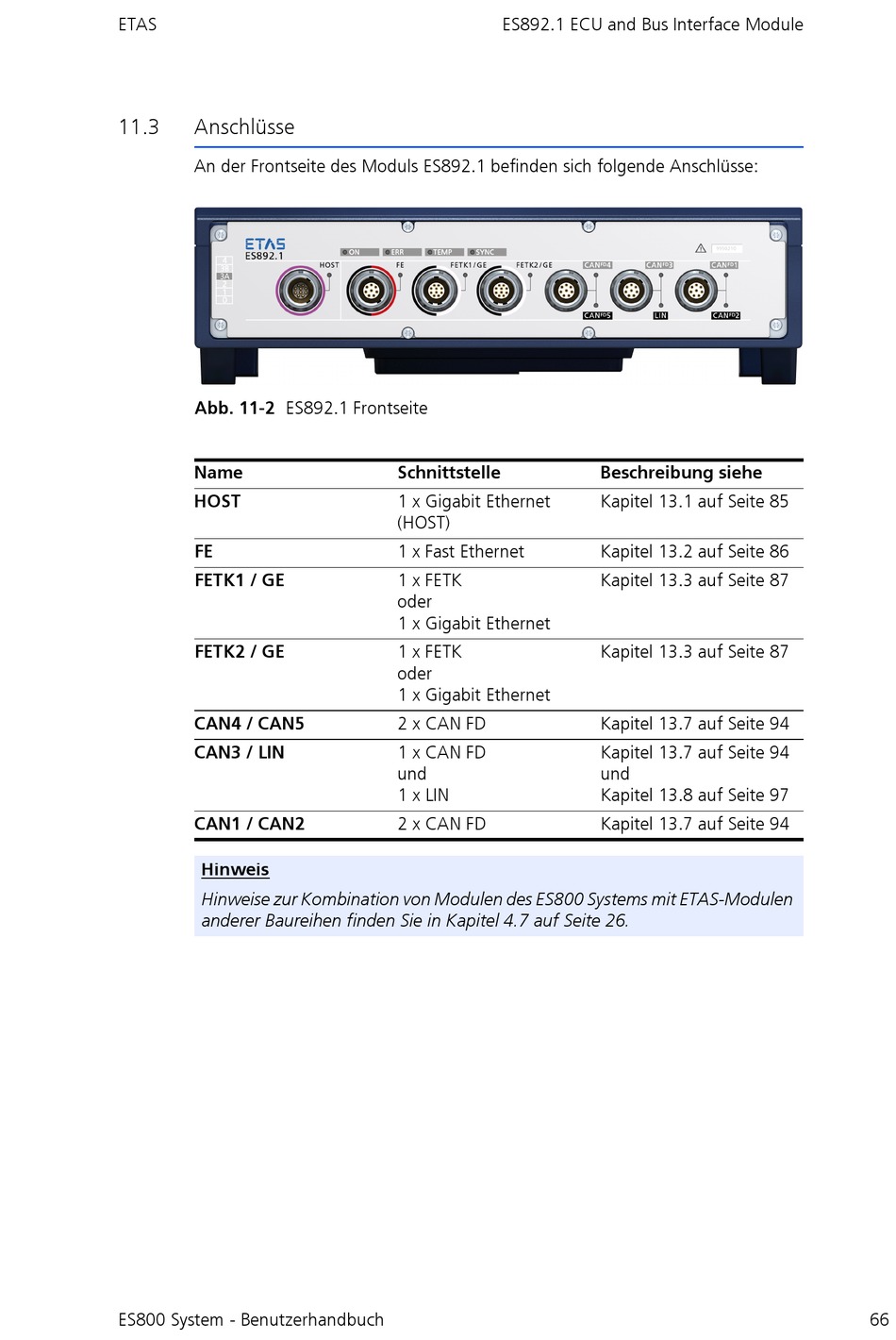

Abb. 11-2 ES892.1 Frontseite

Name
HOST
FE
FETK1 / GE
FETK2 / GE
CAN4 / CAN5
CAN3 / LIN
CAN1 / CAN2
Hinweis
Hinweise zur Kombination von Modulen des ES800 Systems mit ETAS-Modulen
anderer Baureihen finden Sie in Kapitel 4.7 auf Seite 26.
ES800 System - Benutzerhandbuch
ES892.1 ECU and Bus Interface Module
Schnittstelle
1 x Gigabit Ethernet
(HOST)
1 x Fast Ethernet
1 x FETK
oder
1 x Gigabit Ethernet
1 x FETK
oder
1 x Gigabit Ethernet
2 x CAN FD
1 x CAN FD 
und 
1 x LIN
2 x CAN FD
Beschreibung siehe
Kapitel 13.1 auf Seite 85
Kapitel 13.2 auf Seite 86
Kapitel 13.3 auf Seite 87
Kapitel 13.3 auf Seite 87
Kapitel 13.7 auf Seite 94
Kapitel 13.7 auf Seite 94
und 
Kapitel 13.8 auf Seite 97
Kapitel 13.7 auf Seite 94
