ETAS
Zuordnung der Automotive Ethernet-Signale an den DSUB9-Steckern

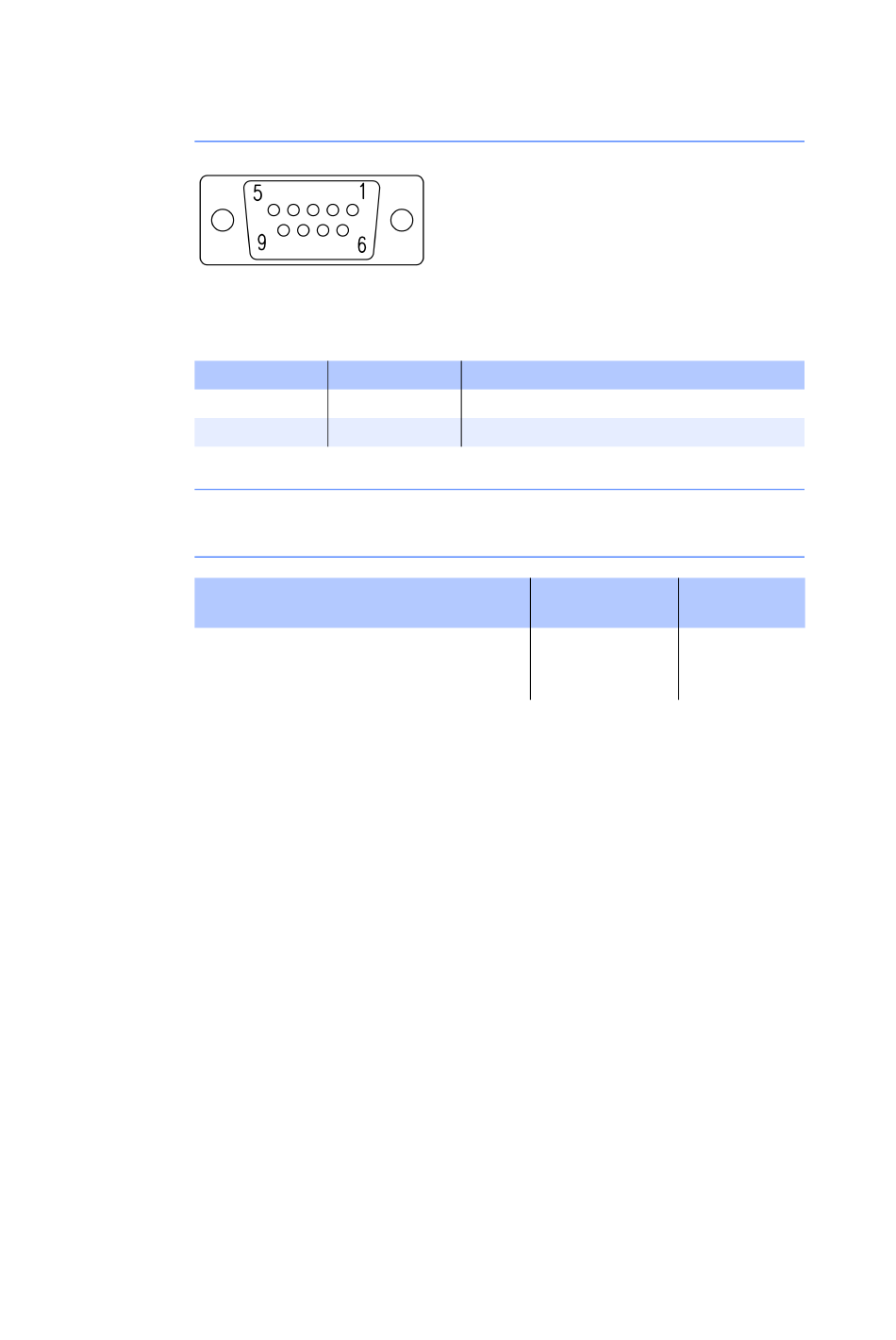

Abb. 18-23Anschluss „AE" (ein Kabelstrang)
Die Zuordnung der Anschlüsse des DSUB9-Steckers eines Kabelstranges zu den
Signalen eines Automotive Ethernet-Kanals [n] ist in der Tabelle dargestellt.
Pin
4
5
Temperaturbereich
-40 °C bis +85 °C/ -40 °F bis +185 °F
Bestellinformationen
Bestellname
Automotive Ethernet Splitter Cable 100
Mbit/s, Yamaichi YCP - 4x DSUB (8mc - 4x
9mc), 0m4
ES800 System - Benutzerhandbuch
Signal Bedeutung
AE [n]+ Automotive Ethernet, Kanal [n], BI_DA+
AE [n]- Automotive Ethernet, Kanal [n], BI_DA-
Kurzname Bestell-
nummer
CBEB242.1-0m4 F00K 111 123
201
