7.4 Anschlüsse und Bedienelemente
An der Frontseite des Moduls ES830.1 befinden sich folgende Anschlüsse und
Bedienelemente:

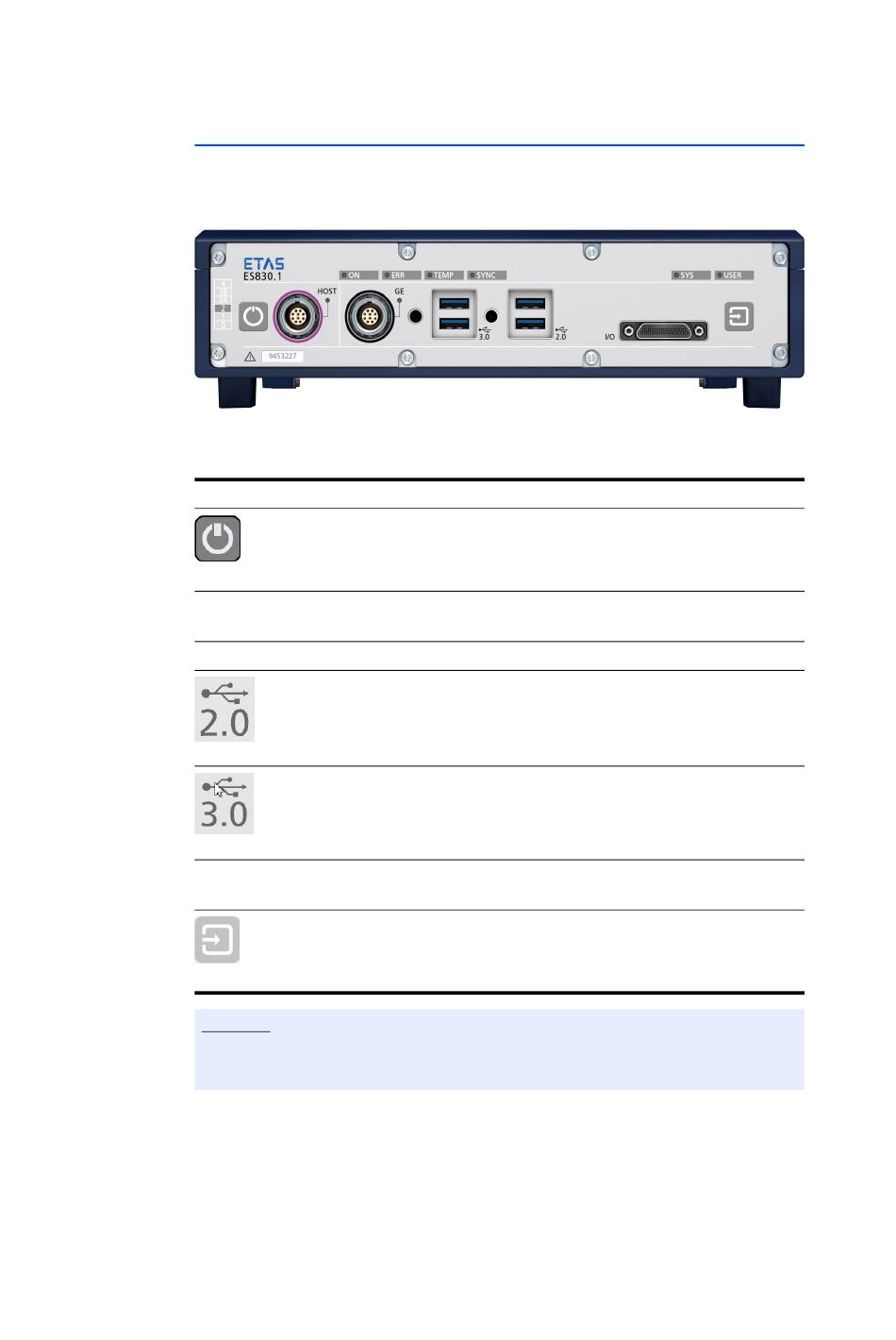

Abb. 7-2 ES830.1 Frontseite
Name
HOST
GE
I/O
Hinweis
Hinweise zur Kombination von Modulen des ES800 Systems mit ETAS-Modulen
anderer Baureihen finden Sie in Kapitel 4.7 auf Seite 26.
ES800 System - Benutzerhandbuch
ES830.1 Rapid Prototyping Module
Schnittstelle
Taste „Power" zum Ein-
und Ausschalten
1 x Gigabit Ethernet
(HOST)
1 x Gigabit Ethernet
2 x USB 2.0
2 x USB 3.0
Digitale Ein- und Aus-
gänge
Taste „User"
Beschreibung siehe
Kapitel 7.5.5 auf Seite 50
Kapitel 13.1 auf Seite 85
Kapitel 13.4 auf Seite 89
Kapitel 7.5.2 auf Seite 49
Kapitel 7.5.2 auf Seite 49
Kapitel 7.5.3 auf Seite 49
Kapitel 7.5.6 auf Seite 50
