17.10.9 Anschluss CAN / LIN (CAN3 / LIN)

1

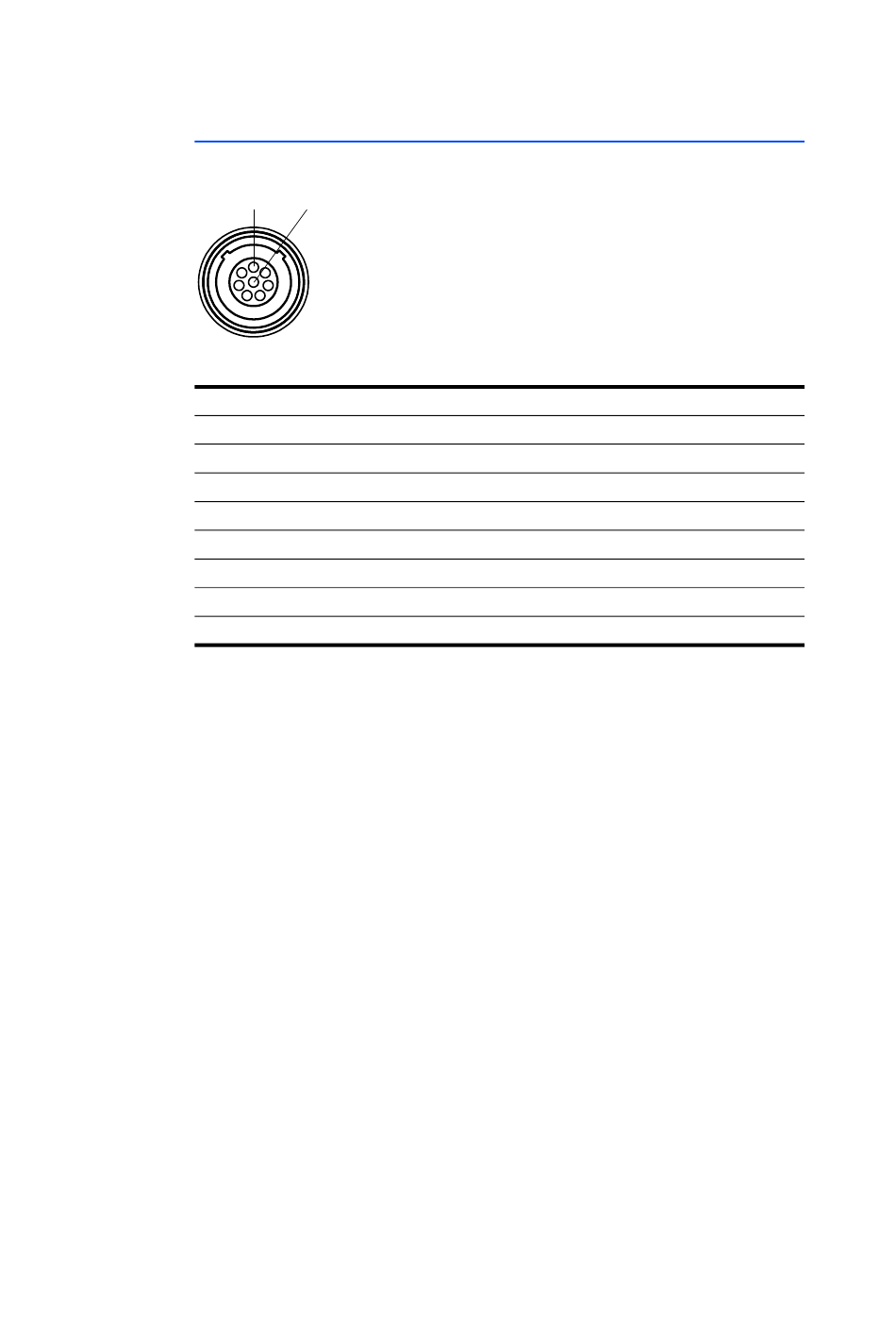

Abb. 17-11Anschluss CAN/LIN (CAN3 / LIN)

Pin
1
2
3
4
5
6
7
8
ES800 System - Benutzerhandbuch
8
Signal Bedeutung
LIN_UBATT LIN, UBATT
CAN3_L CAN 3, Low
CAN3_GND_1 CAN 3, Masse
LIN LIN
LIN_GND LIN, Masse
CAN3_GND_2 CAN 3, Masse
CAN3_H CAN 3, High
- Reserviert
