ES801.1 Base Module

In diesem Kapitel finden Sie Informationen zu folgenden Themen:
• „Übersicht" auf Seite 27
• „Ausführungen" auf Seite 27
• „Eigenschaften" auf Seite 28.
5.1 Übersicht
Ein einzelnes Modul oder ein Modulstapel wird über ein ES800 Basismodul
(ES801.1 oder ES801.1-S) mit der Fahrzeugbatterie oder mit dem Labornetzteil
verbunden. An der Unterseite des Moduls oder des Modulstapels montiert, ver-
sorgt das ES800 Basismodul die Module über deren einheitlichen Systemstecker
mit Betriebsspannung (siehe Kapitel 14.4.3 auf Seite 109).
5.2 Ausführungen
Das ES800 Basismodul ES801.1 kann in zwei Ausführungen geliefert werden:
• ES800 Basismodul ES801.1 mit Standard-Bananensteckern
• ES800 Basismodul ES801.1-S mit Sicherheits-Bananensteckern.

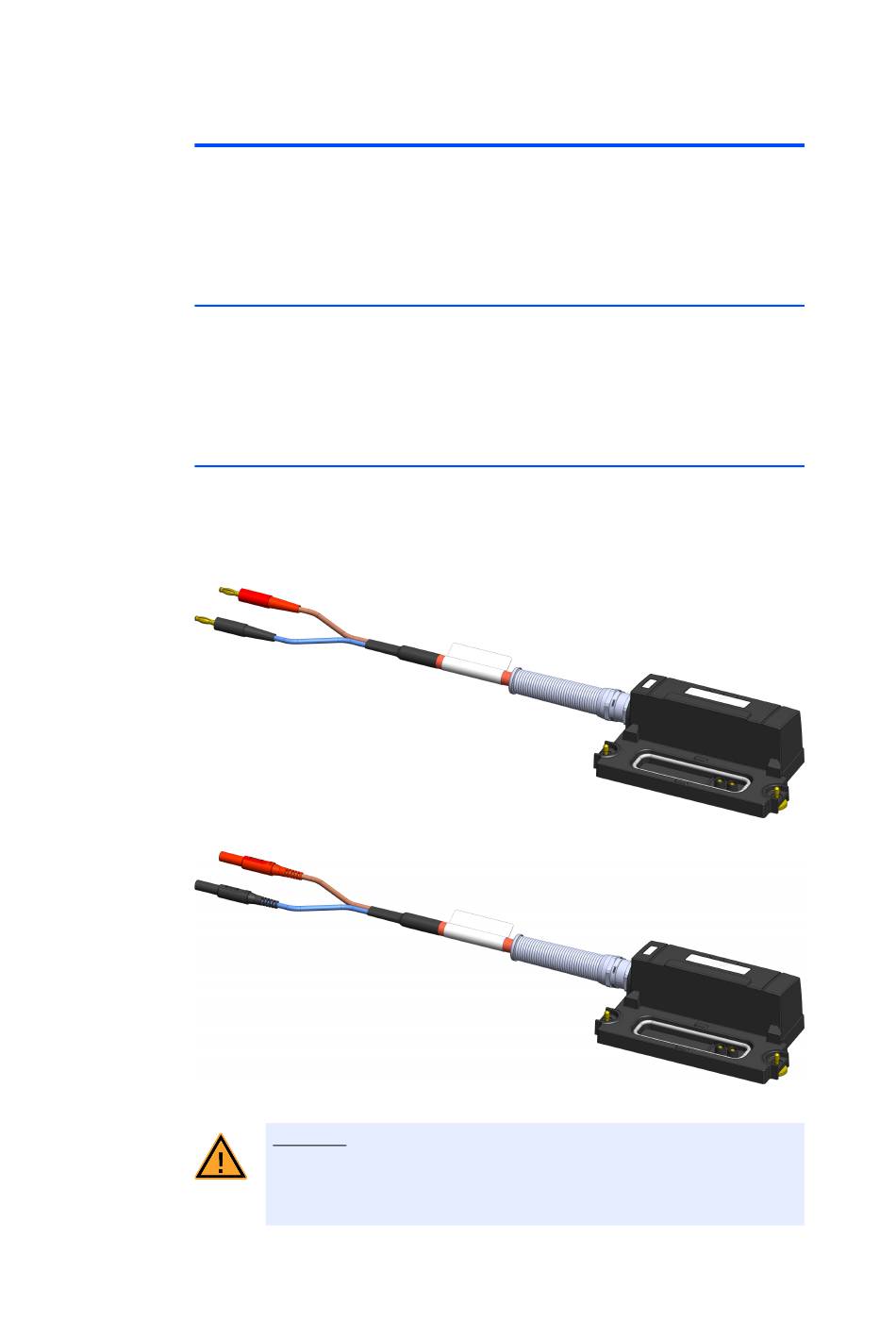

Abb. 5-1
ES801.1 Base Module
Abb. 5-2
ES801.1-S Base Module
GEFAHR!
Um ein versehentliches Einstecken in Netzsteckdosen zu verhindern,
empfiehlt ETAS, in Bereichen mit Netzsteckdosen das ES800 Basismo-
dul mit Sicherheits-Bananensteckern einzusetzen.
