18.5 Kabel und Zubehör für die Schnittstelle FlexRay
18.5.1

Kombiniertes CAN-/ LIN-/ FLX-Kabel

FLX1/ FLX2 (CHA/ CHB)
Seite A

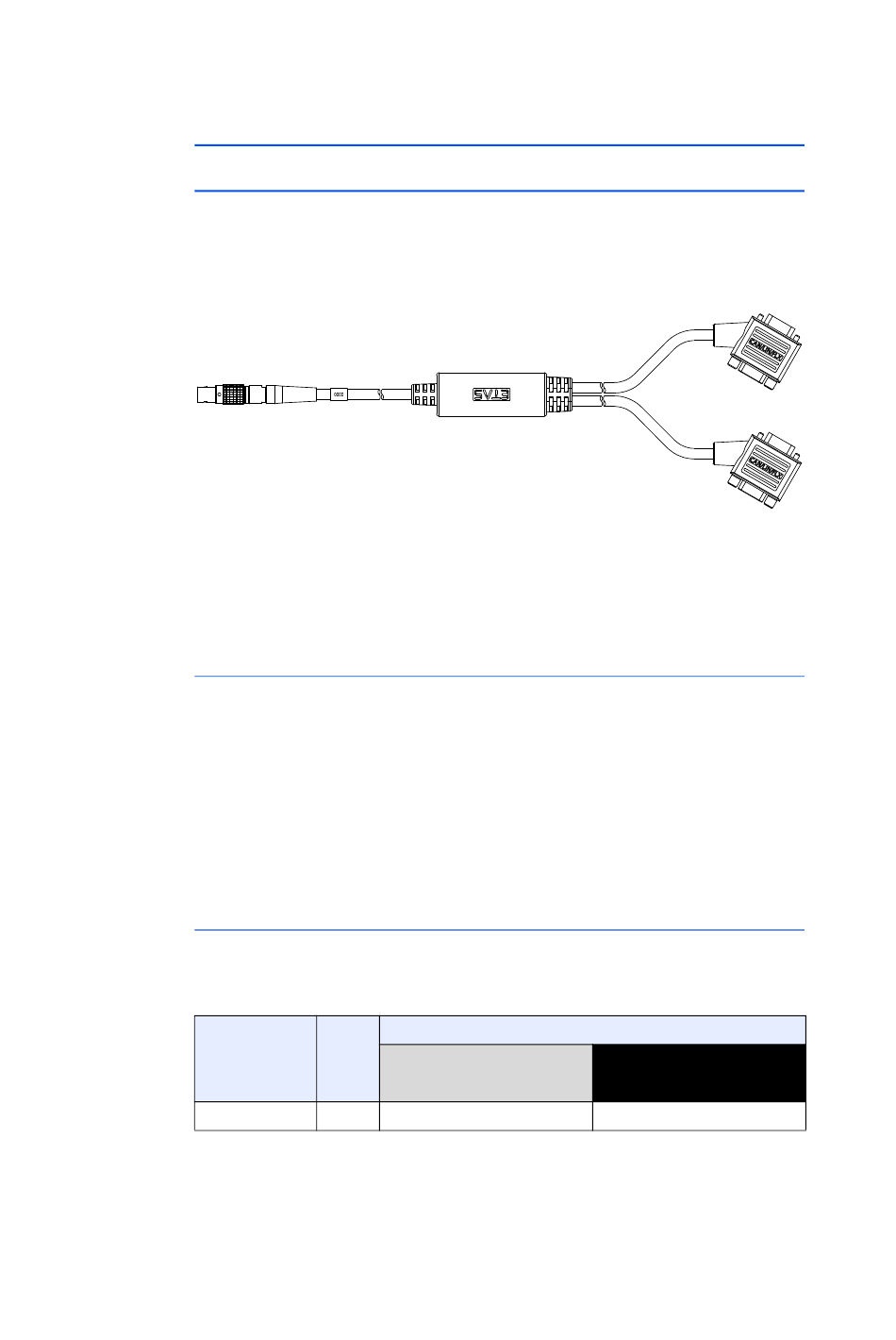

Abb. 18-24Kabel CBCFI100

Zuordnung der DSUB-Buchsen-Stecker-Kombinationen des Kabels
Mit dem Kabel CBCFI100 können beide Schnittstellen eines Anschlusses gleich-
zeitig genutzt werden. Der Lemo-Stecker des Kabels wird an einer der kombi-
nierten Schnittstellen CAN/CAN, FLX/FLX oder CAN/LIN angeschlossen. Auf der
anderen Seite des Kabels sind zwei 9-polige DSUB-Buchsen-Stecker-Kombinatio-
nen vorhanden:
• eine grau gekennzeichnete Buchsen-Stecker-Kombination (Seite B und C)
zum Einschleifen in den FlexRay-Kanal 1 und
• eine schwarz gekennzeichnete Buchsen-Stecker-Kombination (Seite D
und E) zum Einschleifen in den FlexRay-Kanal 2.
Zuordnung der DSUB-Buchsen-Stecker-Kombinationen zur ES891.1
Wird an der Schnittstelle FLX1/FLX2 der ES891.1 ein Kabel CBCFI100 verwendet,
sind diese Schnittstellen den DSUB-Buchsen-Stecker-Kombinationen des Kabels
wie folgt zugeordnet:
ES891.1
Anschluss
FLX1/FLX2
ES800 System - Benutzerhandbuch
Kabel Kabel CBCFI100 in Abb. 18-24
Buchse (B) / Stecker (C)
(DSUB, Farbe: grau)
1 FLX1
Seite B / C
(grau)
FLX1 (CHA)
FLX2 (CHB)
Seite D / E
(schwarz)
Buchse (D) / Stecker (E)
(DSUB, Farbe: schwarz)
FLX2
