17.9.4

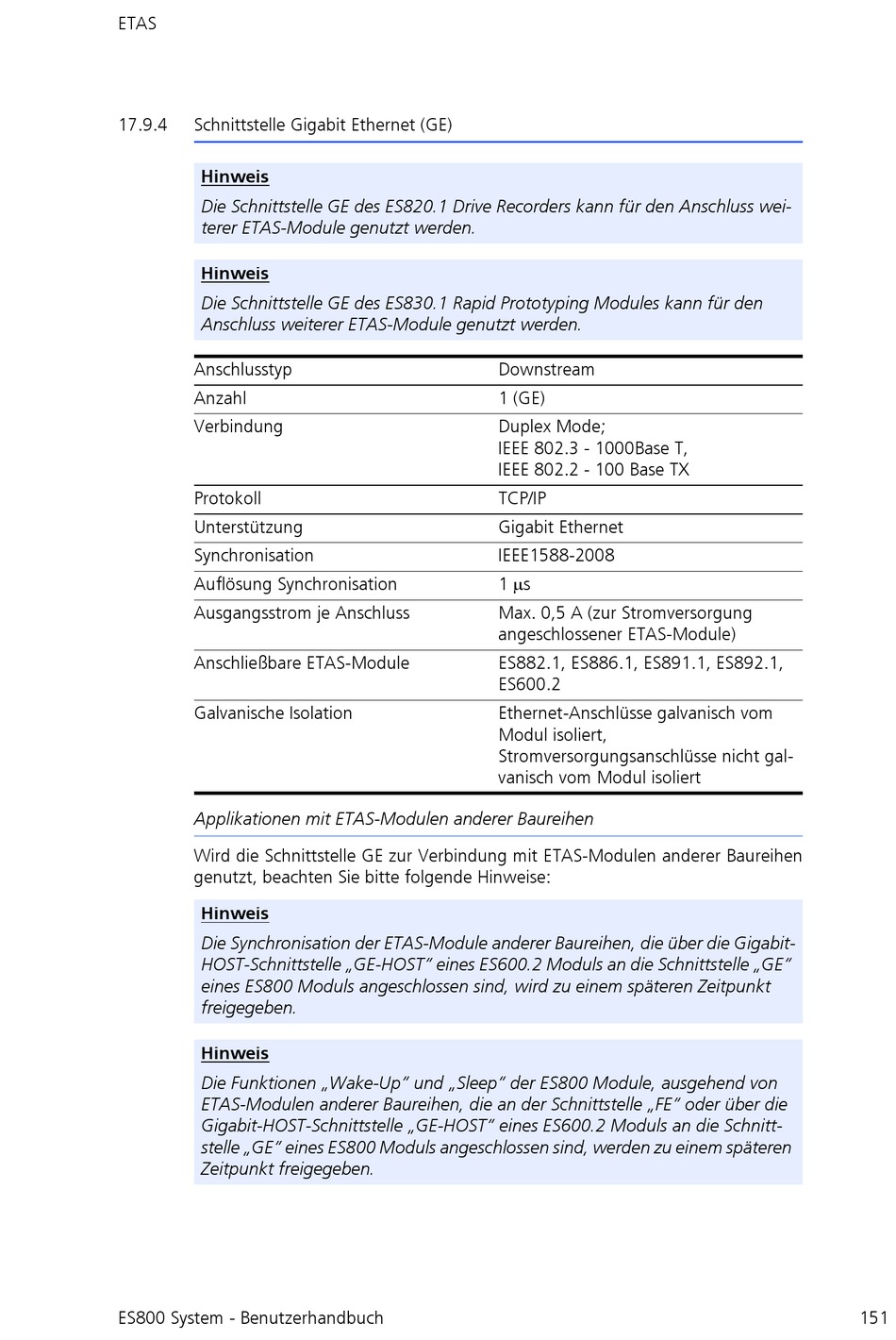

Schnittstelle Gigabit Ethernet (GE)

Hinweis
Die Schnittstelle GE des ES820.1 Drive Recorders kann für den Anschluss wei-
terer ETAS-Module genutzt werden.
Hinweis
Die Schnittstelle GE des ES830.1 Rapid Prototyping Modules kann für den
Anschluss weiterer ETAS-Module genutzt werden.
Anschlusstyp
Anzahl
Verbindung
Protokoll
Unterstützung
Synchronisation
Auflösung Synchronisation
Ausgangsstrom je Anschluss
Anschließbare ETAS-Module
Galvanische Isolation
Applikationen mit ETAS-Modulen anderer Baureihen
Wird die Schnittstelle GE zur Verbindung mit ETAS-Modulen anderer Baureihen
genutzt, beachten Sie bitte folgende Hinweise:
Hinweis
Die Synchronisation der ETAS-Module anderer Baureihen, die über die Gigabit-
HOST-Schnittstelle „GE-HOST" eines ES600.2 Moduls an die Schnittstelle „GE"
eines ES800 Moduls angeschlossen sind, wird zu einem späteren Zeitpunkt
freigegeben.
Hinweis
Die Funktionen „Wake-Up" und „Sleep" der ES800 Module, ausgehend von
ETAS-Modulen anderer Baureihen, die an der Schnittstelle „FE" oder über die
Gigabit-HOST-Schnittstelle „GE-HOST" eines ES600.2 Moduls an die Schnitt-
stelle „GE" eines ES800 Moduls angeschlossen sind, werden zu einem späteren
Zeitpunkt freigegeben.
ES800 System - Benutzerhandbuch
Downstream
1 (GE)
Duplex Mode;
IEEE 802.3 - 1000Base T,
IEEE 802.2 - 100 Base TX
TCP/IP
Gigabit Ethernet
IEEE1588-2008
1 s
Max. 0,5 A (zur Stromversorgung
angeschlossener ETAS-Module)
ES882.1, ES886.1, ES891.1, ES892.1,
ES600.2
Ethernet-Anschlüsse galvanisch vom
Modul isoliert, 
Stromversorgungsanschlüsse nicht gal-
vanisch vom Modul isoliert
