12.1.2

Anzeige der Funktionszustands einzelner Schnittstellen (alle Module)

Den Anschlüssen der Module sind LEDs zur Anzeige des Funktionszustands der
Schnittstellen zugeordnet. Die Anzeigen der LEDs werden im Zusammenhang
mit der zugeordneten Schnittstelle beschrieben (siehe Kapitel „Schnittstellen der
Module" auf Seite 84).
12.1.3

Anzeige des Messzustands (nur ES820.1)

Auf der Frontseite der ES820.1 finden Sie zwei Leuchtdioden für die Anzeige des
Messzustands des Moduls:
• MEAS: Zustand der Messung
• MEM: Zustand des Speichermoduls und Speicherzugriff

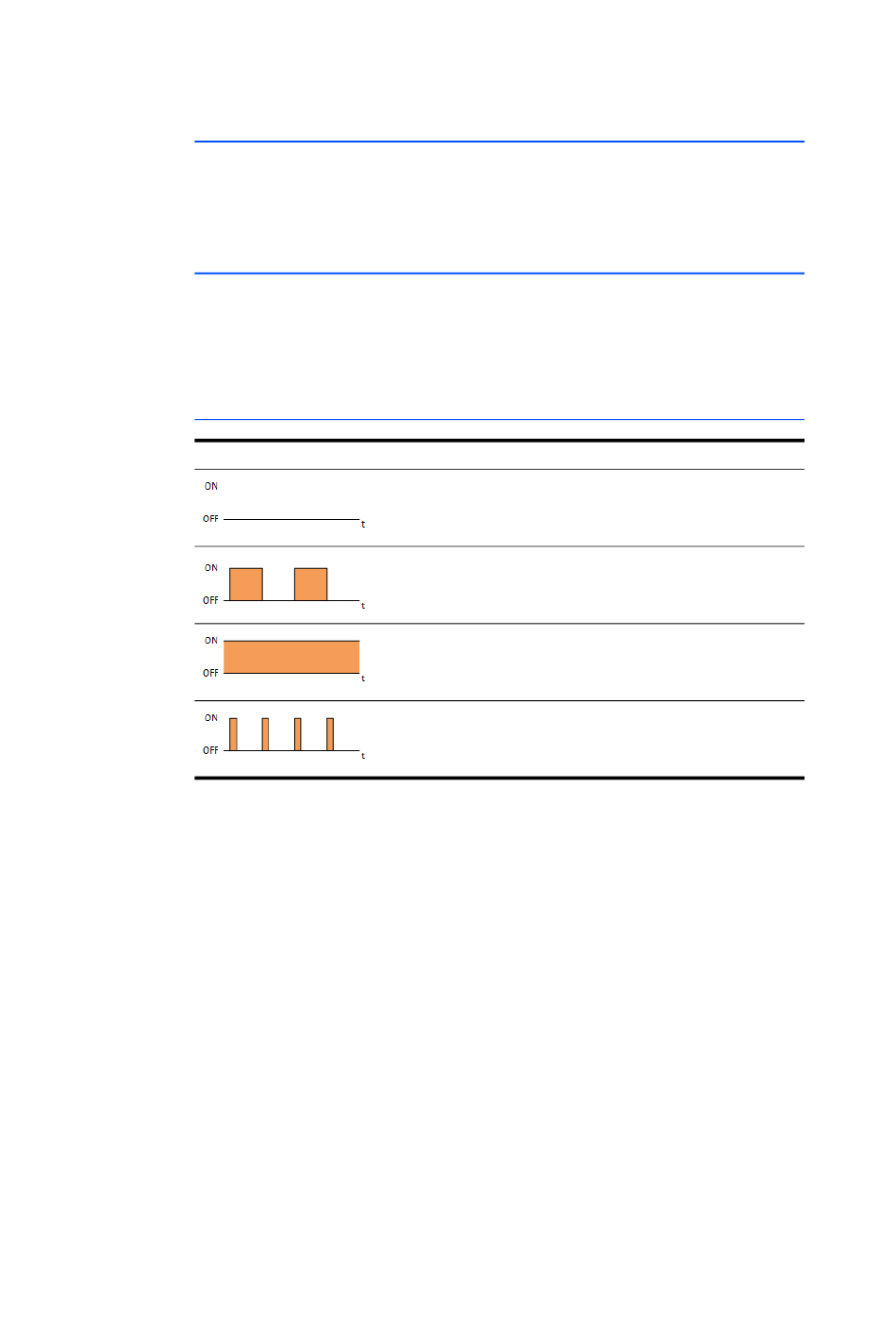

LED „MEAS"
LED MEAS
ES800 System - Benutzerhandbuch
Beschreibung Zustand
Keine Messung
Aus
Bereit für Messung, Warten auf Trig-
Orange blinkend,
ger-Ereignis
0,5 s an / 0,5 s aus
Messung mit Datenaufzeichnung
aktiv
Orange leuchtend
Messung mit Datenaufzeichnung
Orange blinkend,
wird abgeschlossen
0,1 s an / 0,4 s aus
