18.8 Kabel für die Schnittstelle I/O
18.8.1

Kabel CBV821

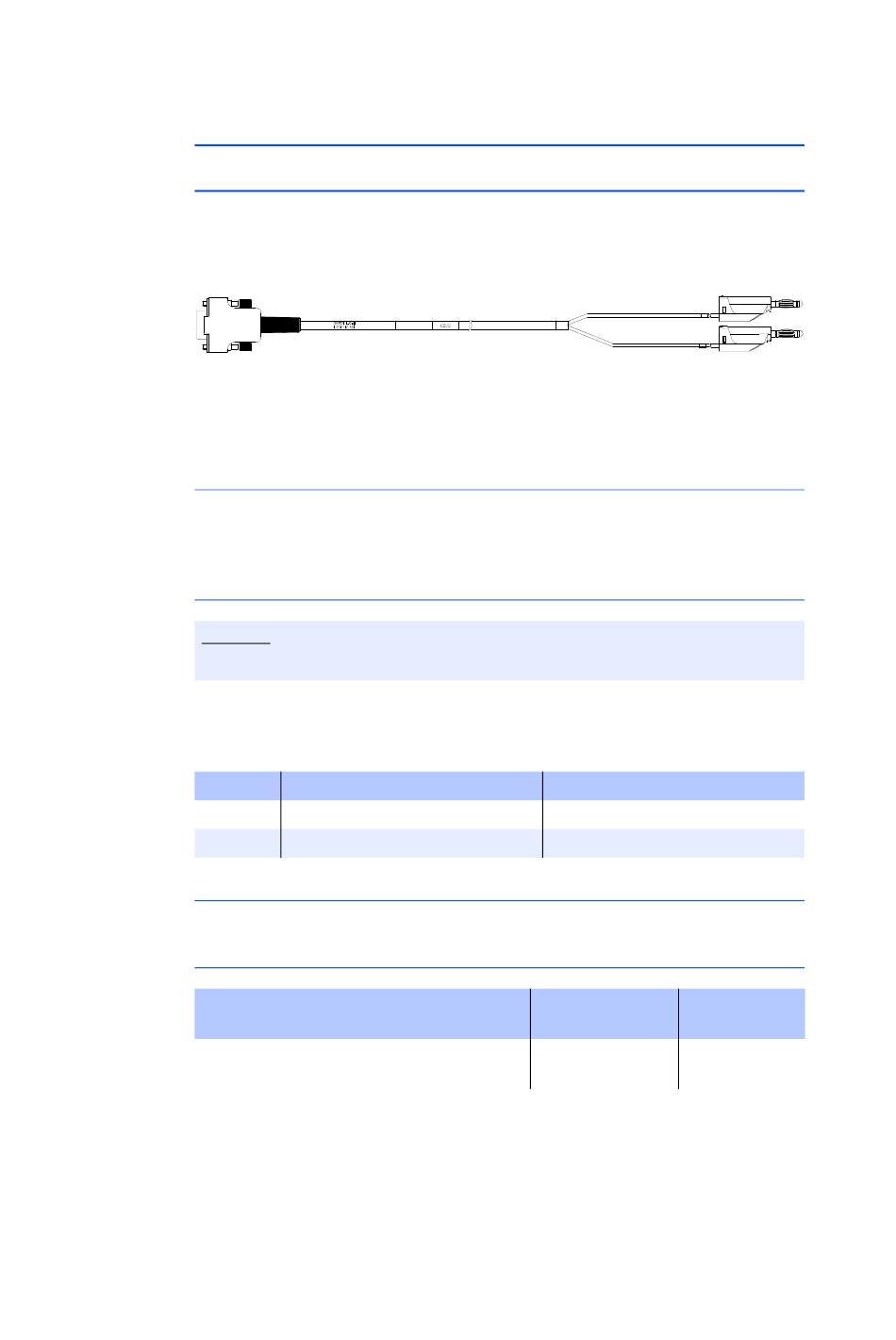

Abb. 18-34Kabel CBV821.1
Verwendung
Kabel zur Verbindung der Eingänge IN1 und PSCI der Schnittstelle I/O des
ES820.1 Drive Recorders oder des ES830.1 Rapid Prototyping Modules mit exter-
nen (Trigger-) Signalen, z.B. mit Klemme 15.
Zuordnung I/O-Signal und Lamellenstecker
Hinweis
Die Kabelenden sind mit dem zugeordneten Signalnamen gekennzeichnet.
Die Lamellenstecker des Kabels werden mit aufgesteckten Laborstecker-Verbin-
dern ausgeliefert. Die Farben des Lamellensteckers und des Laborstecker-Verbin-
ders sind identisch.
Pin
12
13
Temperaturbereich
-40 °C bis +85 °C/ -40 °F bis +185 °F
Bestellinformationen
Bestellname
ES820 IO cable basic, DSUB - Banana (25fc
- 2 Banana), 0m8 / 2.6 ft
ES800 System - Benutzerhandbuch
Signal
PSCI
IN1
Farbe
grün
gelb
Kurzname Bestell-
nummer
CBV821.1-0m8 F 00K 110 561
