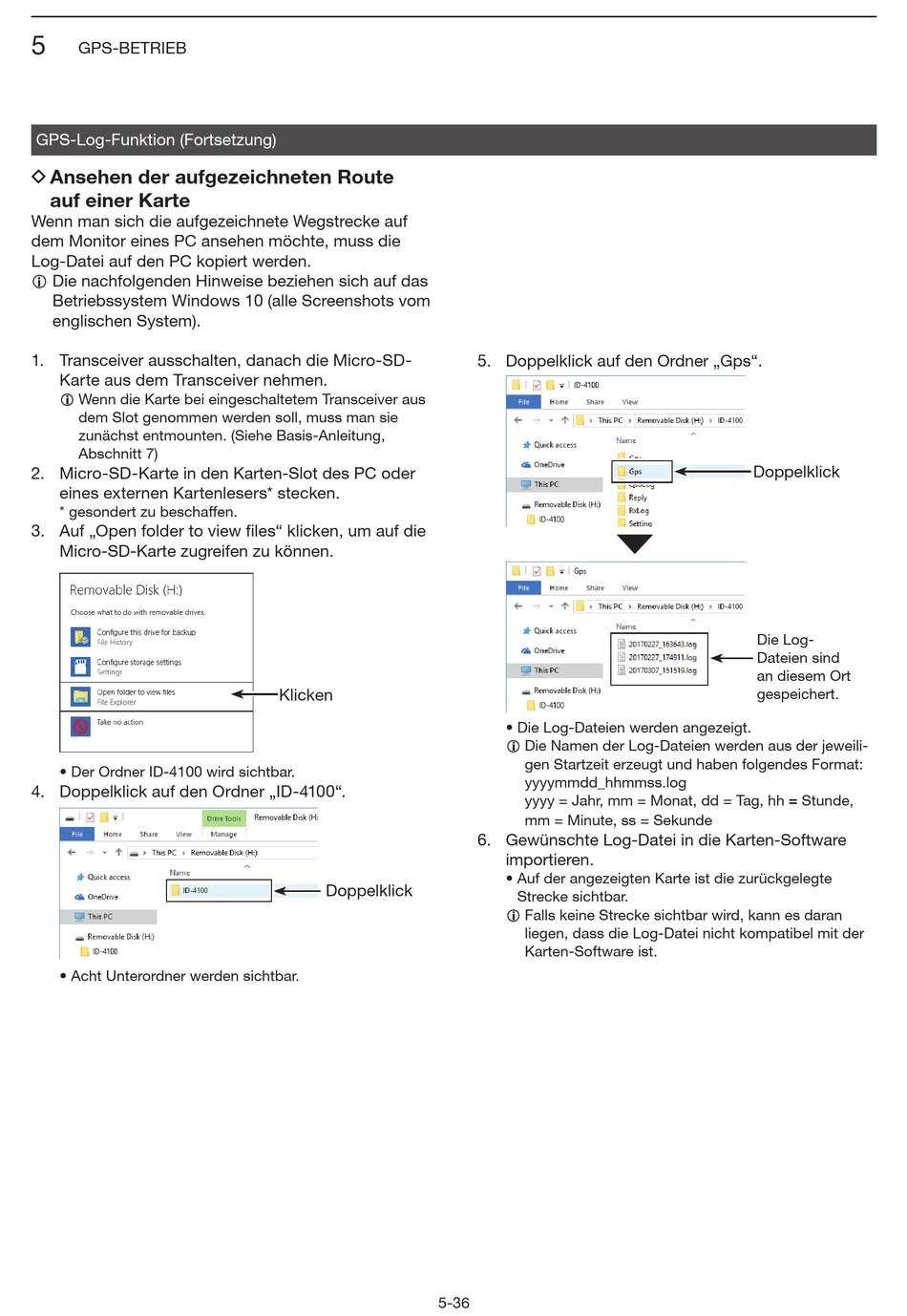

D Ansehen Der Aufgezeichneten Route Auf Einer Karte - Icom ID-4100E Bedienungsanleitung

5
GPS-BETRIEB
GPS-Log-Funktion (Fortsetzung)
D Ansehen der aufgezeichneten Route
auf einer Karte
Wenn man sich die aufgezeichnete Wegstrecke auf
dem Monitor eines PC ansehen möchte, muss die
Log-Datei auf den PC kopiert werden.
L Die nachfolgenden Hinweise beziehen sich auf das
Betriebssystem Windows 10 (alle Screenshots vom
englischen System).
1. Transceiver ausschalten, danach die Micro-SD-
Karte aus dem Transceiver nehmen.
L Wenn die Karte bei eingeschaltetem Trans ceiver aus
dem Slot genommen werden soll, muss man sie
zunächst entmounten. (Siehe Basis-Anleitung,
Abschnitt 7)
2. Micro-SD-Karte in den Karten-Slot des PC oder
eines externen Kartenlesers* stecken.
* gesondert zu beschaffen.
3. Auf „Open folder to view files" klicken, um auf die
Micro-SD-Karte zugreifen zu können.
• Der Ordner ID-4100 wird sichtbar.
4. Doppelklick auf den Ordner „ID-4100".
• Acht Unterordner werden sichtbar.
Klicken
Doppelklick
5-36
5. Doppelklick auf den Ordner „Gps".
• Die Log-Dateien werden angezeigt.
L Die Namen der Log-Dateien werden aus der jeweili-
gen Startzeit erzeugt und haben folgendes Format:
yyyymmdd_hhmmss.log
yyyy = Jahr, mm = Monat, dd = Tag, hh = Stunde,
mm = Minute, ss = Sekunde
6. Gewünschte Log-Datei in die Karten-Software
importieren.
• Auf der angezeigten Karte ist die zurückgelegte
Strecke sichtbar.
L Falls keine Strecke sichtbar wird, kann es daran
liegen, dass die Log-Datei nicht kompatibel mit der
Karten-Software ist.
Doppelklick
Die Log-
Dateien sind
an diesem Ort
gespeichert.
