8

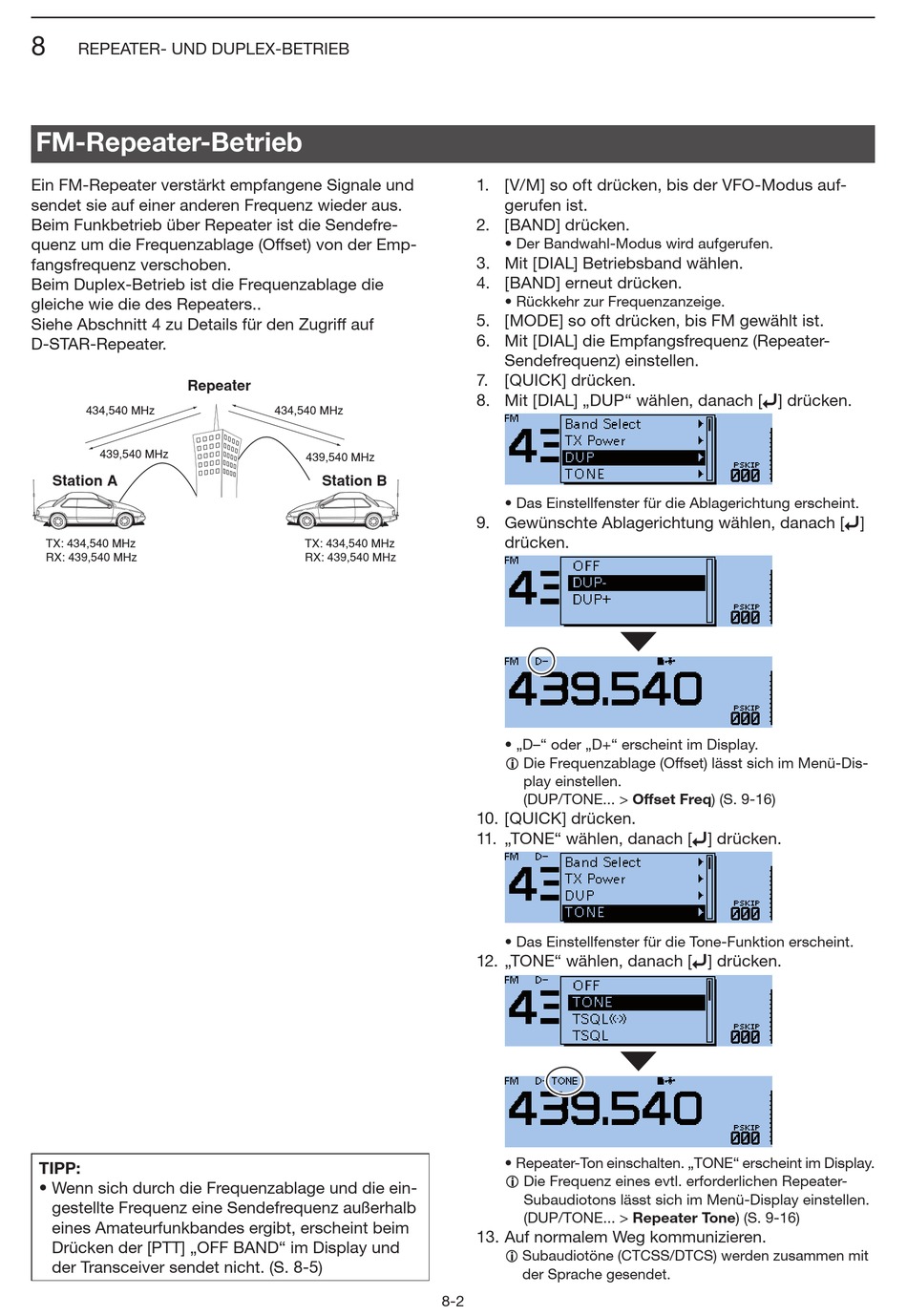

REPEATER- UND DUPLEX-BETRIEB

FM-Repeater-Betrieb

Ein FM-Repeater verstärkt empfangene Signale und
sendet sie auf einer anderen Frequenz wieder aus.
Beim Funkbetrieb über Repeater ist die Sendefre-
quenz um die Frequenzablage (Offset) von der Emp-
fangsfrequenz verschoben.
Beim Duplex-Betrieb ist die Frequenzablage die
gleiche wie die des Repeaters..
Siehe Abschnitt 4 zu Details für den Zugriff auf
D-STAR-Repeater.
Repeater
434,540 MHz
439,540 MHz
Station A
TX: 434,540 MHz
RX: 439,540 MHz
TIPP:
• Wenn sich durch die Frequenzablage und die ein-
gestellte Frequenz eine Sendefrequenz außerhalb
eines Amateurfunkbandes ergibt, erscheint beim
Drücken der [PTT] „OFF BAND" im Display und
der Transceiver sendet nicht. (S. 8-5)
434,540 MHz
439,540 MHz
Station B
TX: 434,540 MHz
RX: 439,540 MHz
8-2
1. [V/M] so oft drücken, bis der VFO-Modus auf-
gerufen ist.
2. [BAND] drücken.
• Der Bandwahl-Modus wird aufgerufen.
3. Mit [DIAL] Betriebsband wählen.
4. [BAND] erneut drücken.
• Rückkehr zur Frequenzanzeige.
5. [MODE] so oft drücken, bis FM gewählt ist.
6. Mit [DIAL] die Empfangsfrequenz (Re peater-
Sendefrequenz) einstellen.
7. [QUICK] drücken.
8. Mit [DIAL] „DUP" wählen, danach [ï] drücken.
• Das Einstellfenster für die Ablagerichtung erscheint.
9. Gewünschte Ablagerichtung wählen, danach [ï]
drücken.
• „D–" oder „D+" erscheint im Display.
L Die Frequenzablage (Offset) lässt sich im Menü-Dis-
play einstellen.
(DUP/TONE... > Offset Freq) (S. 9-16)
10. [QUICK] drücken.
11. „TONE" wählen, danach [ï] drücken.
• Das Einstellfenster für die Tone-Funktion erscheint.
12. „TONE" wählen, danach [ï] drücken.
• Repeater-Ton einschalten. „TONE" erscheint im Display.
L Die Frequenz eines evtl. erforderlichen Repeater-
Sub audiotons lässt sich im Menü-Display einstellen.
(DUP/TONE... > Repeater Tone) (S. 9-16)
13. Auf normalem Weg kommunizieren.
L Subaudiotöne (CTCSS/DTCS) werden zusammen mit
der Sprache gesendet.
