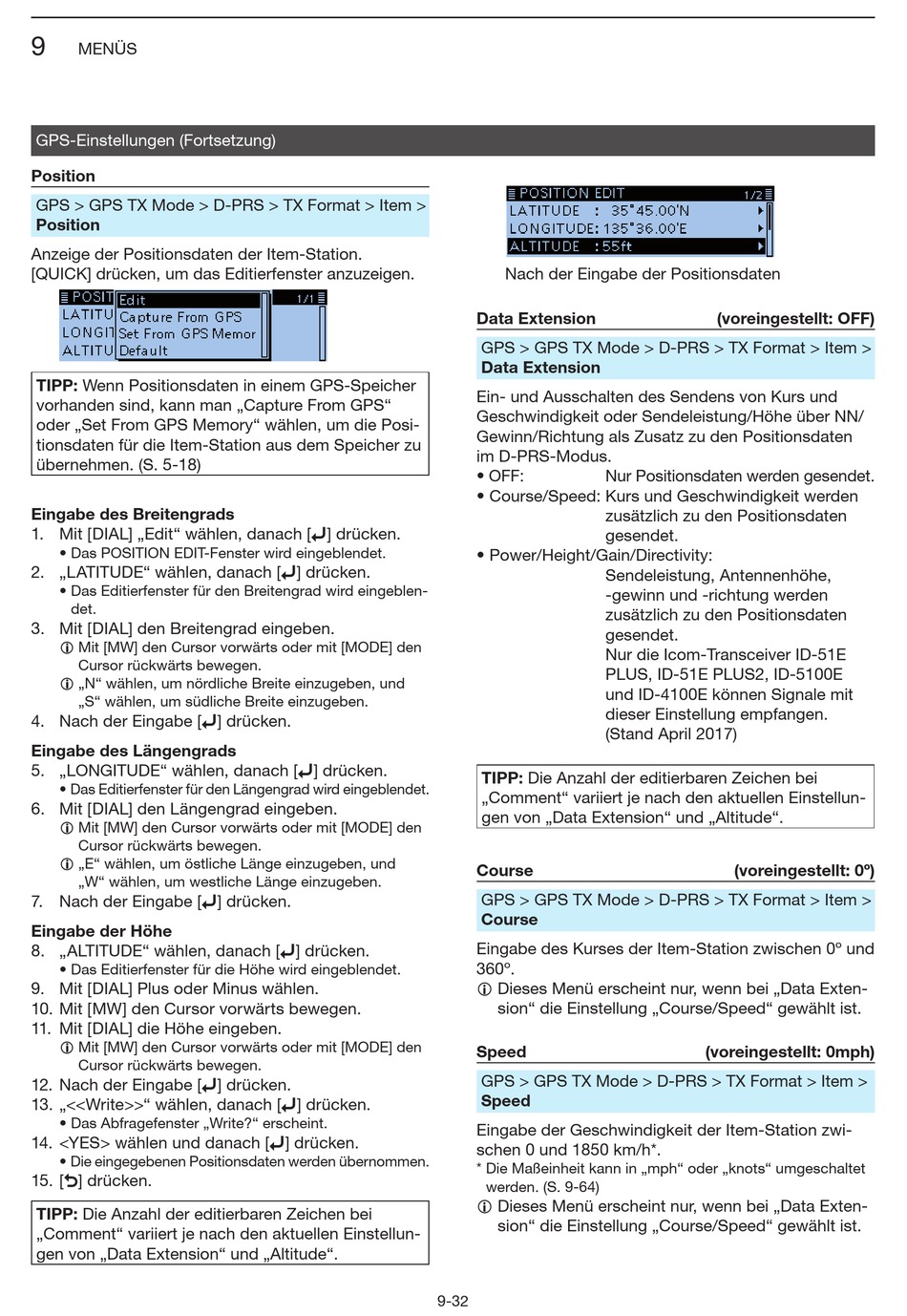

Icom ID-4100E Bedienungsanleitung Seite 174

9
MENÜS
GPS-Einstellungen (Fortsetzung)
Position
GPS > GPS TX Mode > D-PRS > TX Format > Item >
Position
Anzeige der Positionsdaten der Item-Station.
[QUICK] drücken, um das Editierfenster anzuzeigen.
TIPP: Wenn Positionsdaten in einem GPS-Speicher
vorhanden sind, kann man „Capture From GPS"
oder „Set From GPS Memory" wählen, um die Posi-
tionsdaten für die Item-Station aus dem Speicher zu
übernehmen. (S. 5-18)
Eingabe des Breitengrads
1. Mit [DIAL] „Edit" wählen, danach [ï] drücken.
• Das POSITION EDIT-Fenster wird eingeblendet.
2. „LATITUDE" wählen, danach [ï] drücken.
• Das Editierfenster für den Breitengrad wird eingeblen-
det.
3. Mit [DIAL] den Breitengrad eingeben.
L Mit [MW] den Cursor vorwärts oder mit [MODE] den
Cursor rückwärts bewegen.
L „N" wählen, um nördliche Breite einzugeben, und
„S" wählen, um südliche Breite einzugeben.
4. Nach der Eingabe [ï] drücken.
Eingabe des Längengrads
5. „LONGITUDE" wählen, danach [ï] drücken.
• Das Editierfenster für den Längengrad wird eingeblendet.
6. Mit [DIAL] den Längengrad eingeben.
L Mit [MW] den Cursor vorwärts oder mit [MODE] den
Cursor rückwärts bewegen.
L „E" wählen, um östliche Länge einzugeben, und
„W" wählen, um westliche Länge einzugeben.
7. Nach der Eingabe [ï] drücken.
Eingabe der Höhe
8. „ALTITUDE" wählen, danach [ï] drücken.
• Das Editierfenster für die Höhe wird eingeblendet.
9. Mit [DIAL] Plus oder Minus wählen.
10. Mit [MW] den Cursor vorwärts bewegen.
11. Mit [DIAL] die Höhe eingeben.
L Mit [MW] den Cursor vorwärts oder mit [MODE] den
Cursor rückwärts bewegen.
12. Nach der Eingabe [ï] drücken.
13. „<<Write>>" wählen, danach [ï] drücken.
• Das Abfragefenster „Write?" erscheint.
14. <YES> wählen und danach [ï] drücken.
• Die eingegebenen Positionsdaten werden übernommen.
15. [] drücken.
TIPP: Die Anzahl der editierbaren Zeichen bei
„Comment" variiert je nach den aktuellen Einstellun-
gen von „Data Extension" und „Altitude".
Nach der Eingabe der Positionsdaten
Data Extension
GPS > GPS TX Mode > D-PRS > TX Format > Item >
Data Extension
Ein- und Ausschalten des Sendens von Kurs und
Geschwindigkeit oder Sendeleistung/Höhe über NN/
Gewinn/Richtung als Zusatz zu den Positionsdaten
im D-PRS-Modus.
• OFF: Nur Positionsdaten werden gesendet.
• Course/Speed: Kurs und Geschwindigkeit werden
zusätzlich zu den Positionsdaten
gesendet.
• Power/Height/Gain/Directivity:
Sendeleistung, Antennenhöhe,
-gewinn und -richtung werden
zusätzlich zu den Positionsdaten
gesendet.
Nur die Icom-Transceiver ID-51E
PLUS, ID-51E PLUS2, ID-5100E
und ID-4100E können Signale mit
dieser Einstellung empfangen.
(Stand April 2017)
TIPP: Die Anzahl der editierbaren Zeichen bei
„Comment" variiert je nach den aktuellen Einstellun-
gen von „Data Extension" und „Altitude".
Course
GPS > GPS TX Mode > D-PRS > TX Format > Item >
Course
Eingabe des Kurses der Item-Station zwischen 0º und
360º.
L Dieses Menü erscheint nur, wenn bei „Data Exten-
sion" die Einstellung „Course/Speed" gewählt ist.
Speed
GPS > GPS TX Mode > D-PRS > TX Format > Item >
Speed
Eingabe der Geschwindigkeit der Item-Station zwi-
schen 0 und 1850 km/h*.
* Die Maßeinheit kann in „mph" oder „knots" umgeschaltet
werden. (S. 9-64)
L Dieses Menü erscheint nur, wenn bei „Data Exten-
sion" die Einstellung „Course/Speed" gewählt ist.
9-32
(voreingestellt: OFF)
(voreingestellt: 0º)
(voreingestellt: 0mph)
