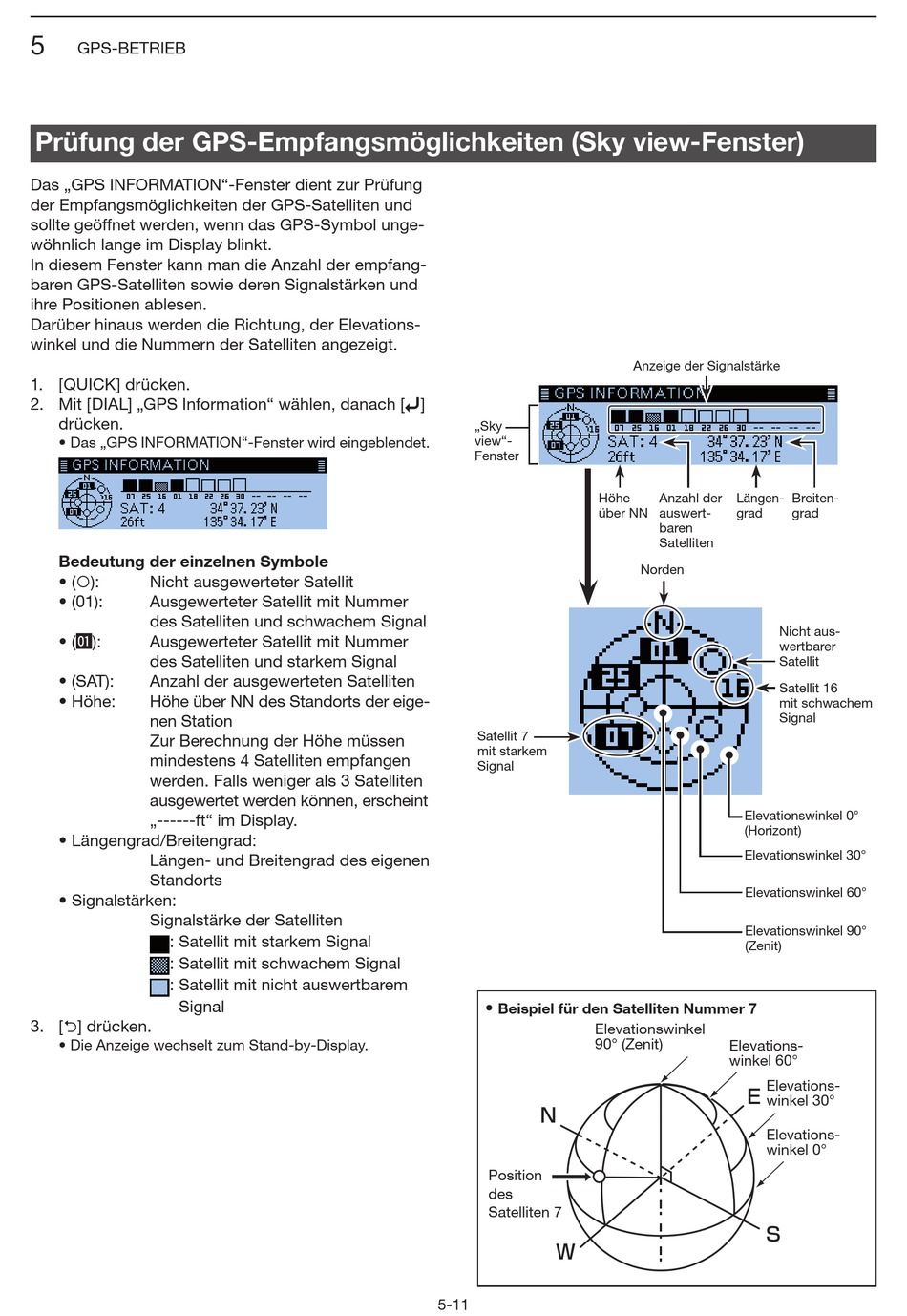

GPS-BETRIEB
Prüfung der GPS-Empfangsmöglichkeiten (Sky view-Fenster)
Das „GPS INFORMATION"-Fenster dient zur Prüfung
der Empfangsmöglichkeiten der GPS-Satelliten und
sollte geöffnet werden, wenn das GPS-Symbol unge-
wöhnlich lange im Display blinkt.
In diesem Fenster kann man die Anzahl der empfang-
baren GPS-Satelliten sowie deren Signalstärken und
ihre Positionen ablesen.
Darüber hinaus werden die Richtung, der Elevations-
winkel und die Nummern der Satelliten angezeigt.
1. [QUICK] drücken.
2. Mit [DIAL] „GPS Information" wählen, danach [ï]
drücken.
• Das „GPS INFORMATION"-Fenster wird eingeblendet.
Bedeutung der einzelnen Symbole
• (): Nicht ausgewerteter Satellit
• (01): Ausgewerteter Satellit mit Nummer
des Satelliten und schwachem Signal
• (‚1 ) : Ausgewerteter Satellit mit Nummer
des Satelliten und starkem Signal
• (SAT): Anzahl der ausgewerteten Satelliten
• Höhe: Höhe über NN des Standorts der eige-
nen Station
Zur Berechnung der Höhe müssen
mindestens 4 Satelliten empfangen
werden. Falls weniger als 3 Satelliten
ausgewertet werden können, erscheint
„------ft" im Display.
• Längengrad/Breitengrad:
Längen- und Breitengrad des eigenen
Standorts
• Signalstärken:
Signalstärke der Satelliten
: Satellit mit starkem Signal
: Satellit mit schwachem Signal
: Satellit mit nicht auswertbarem
Signal
3. [] drücken.
• Die Anzeige wechselt zum Stand-by-Display.
„Sky
view"-
Fenster
Höhe
über NN
Satellit 7
mit starkem
Signal
•
Beispiel für den Satelliten Nummer 7
Elevationswinkel
90° (Zenit)
N
Position
des
Satelliten 7
W
5-11
Anzeige der Signalstärke
Anzahl der Längen- Breiten-
auswert- grad grad
baren
Satelliten
Norden
Nicht aus-
wertbarer
Satellit
Satellit 16
mit schwachem
Signal
Elevationswinkel 0°
(Horizont)
Elevationswinkel 30°
Elevationswinkel 60°
Elevationswinkel 90°
(Zenit)
Elevations-
winkel 60°
Elevations-
E
winkel 30°
Elevations-
winkel 0°
S
