8

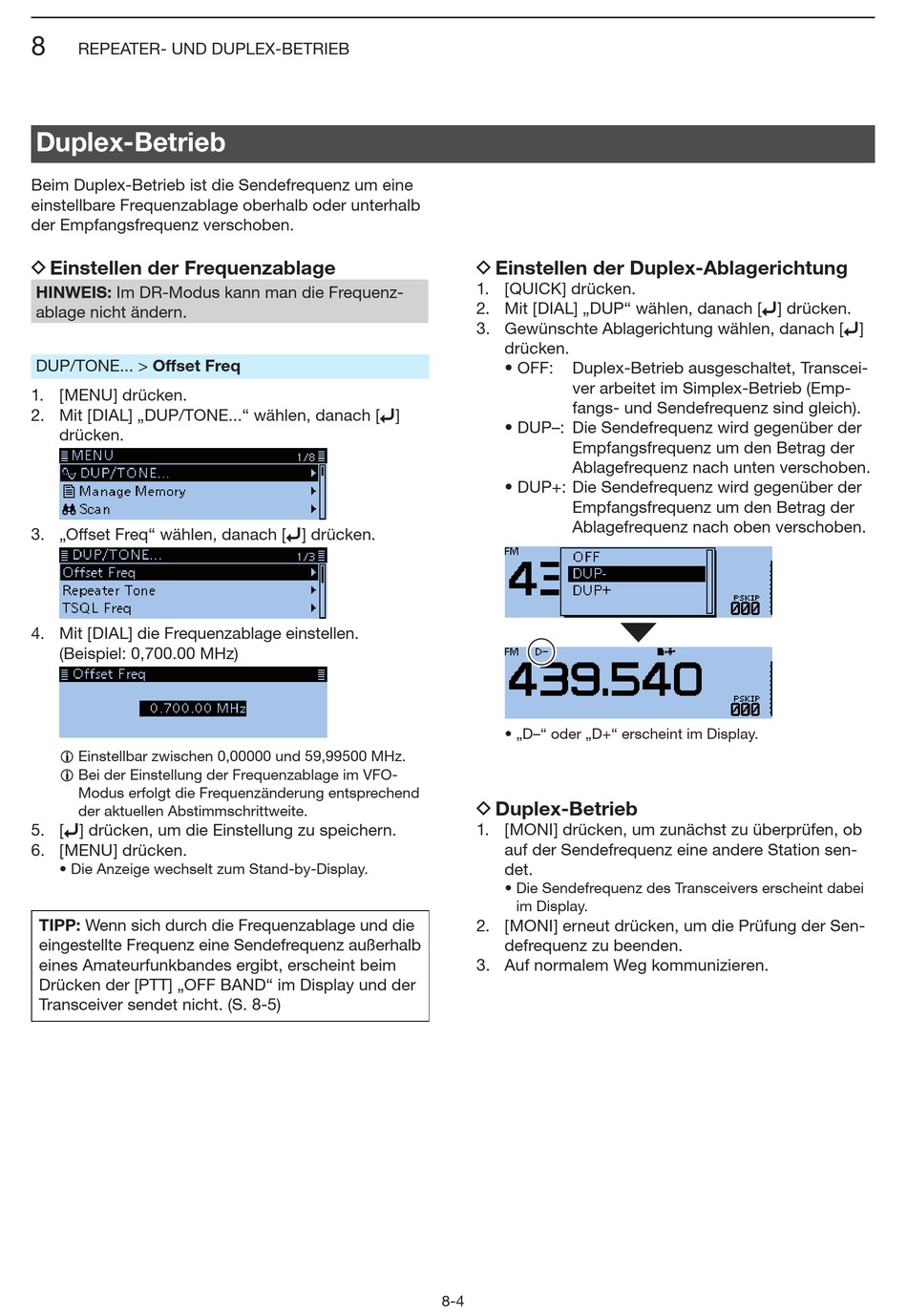

REPEATER- UND DUPLEX-BETRIEB

Duplex-Betrieb

Beim Duplex-Betrieb ist die Sendefrequenz um eine
einstellbare Frequenzablage oberhalb oder unterhalb
der Empfangsfrequenz verschoben.

D Einstellen der Frequenzablage

HINWEIS: Im DR-Modus kann man die Frequenz-
ablage nicht ändern.
DUP/TONE... > Offset Freq
1. [MENU] drücken.
2. Mit [DIAL] „DUP/TONE..." wählen, danach [ï]
drücken.
3. „Offset Freq" wählen, danach [ï] drücken.
4. Mit [DIAL] die Frequenzablage einstellen.
(Beispiel: 0,700.00 MHz)
L Einstellbar zwischen 0,00000 und 59,99500 MHz.
L Bei der Einstellung der Frequenzablage im VFO-
Modus erfolgt die Frequenzänderung entsprechend
der aktuellen Abstimmschrittweite.
5. [ï] drücken, um die Einstellung zu speichern.
6. [MENU] drücken.
• Die Anzeige wechselt zum Stand-by-Display.
TIPP: Wenn sich durch die Frequenzablage und die
eingestellte Frequenz eine Sendefrequenz außerhalb
eines Amateurfunkbandes ergibt, erscheint beim
Drücken der [PTT] „OFF BAND" im Display und der
Transceiver sendet nicht. (S. 8-5)

D Einstellen der Duplex-Ablagerichtung

1. [QUICK] drücken.
2. Mit [DIAL] „DUP" wählen, danach [ï] drücken.
3. Gewünschte Ablagerichtung wählen, danach [ï]
drücken.
• OFF: Duplex-Betrieb ausgeschaltet, Transcei-
ver arbeitet im Simplex-Betrieb (Emp-
fangs- und Sendefrequenz sind gleich).
• DUP–: Die Sendefrequenz wird gegenüber der
Emp fangs frequenz um den Betrag der
Ablagefrequenz nach unten verschoben.
• DUP+: Die Sendefrequenz wird gegenüber der
Emp fangs frequenz um den Betrag der
Ablagefrequenz nach oben verschoben.
• „D–" oder „D+" erscheint im Display.

D Duplex-Betrieb

1. [MONI] drücken, um zunächst zu überprüfen, ob
auf der Sendefrequenz eine andere Station sen-
det.
• Die Sendefrequenz des Transceivers erscheint dabei
im Display.
2. [MONI] erneut drücken, um die Prüfung der Sen-
defrequenz zu beenden.
3. Auf normalem Weg kommunizieren.
8-4
