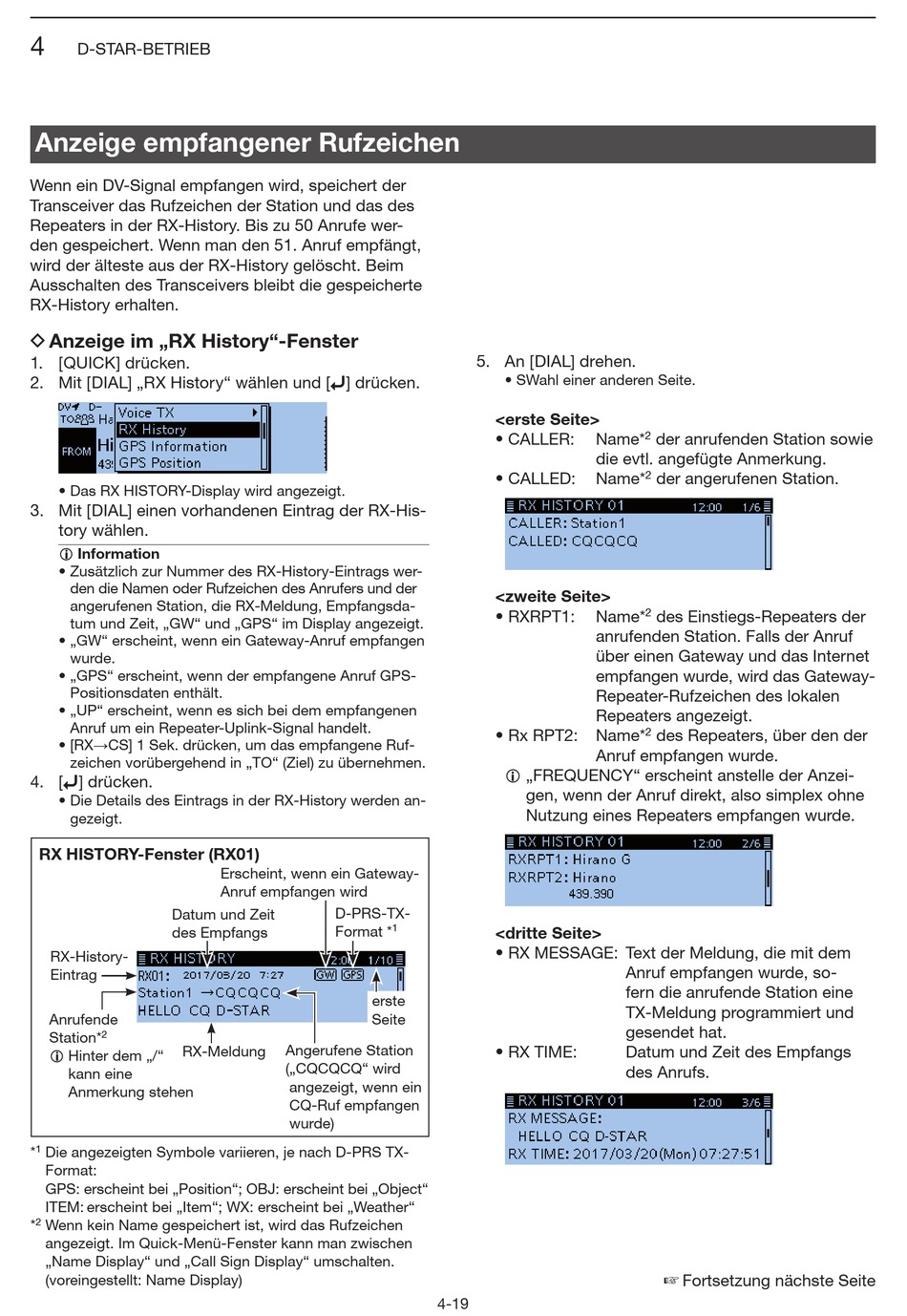

Anzeige Empfangener Rufzeichen - Icom ID-4100E Bedienungsanleitung

4
D-STAR-BETRIEB

Anzeige empfangener Rufzeichen

Wenn ein DV-Signal empfangen wird, speichert der
Transceiver das Rufzeichen der Station und das des
Repeaters in der RX-History. Bis zu 50 Anrufe wer-
den gespeichert. Wenn man den 51. Anruf empfängt,
wird der älteste aus der RX-History gelöscht. Beim
Ausschalten des Transceivers bleibt die gespeicherte
RX-History erhalten.
D Anzeige im „RX History"-Fenster
1. [QUICK] drücken.
2. Mit [DIAL] „RX History" wählen und [ï] drücken.
• Das RX HISTORY-Display wird angezeigt.
3. Mit [DIAL] einen vorhandenen Eintrag der RX-His-
tory wählen.
Information
L
• Zusätzlich zur Nummer des RX-History-Eintrags wer-
den die Namen oder Rufzeichen des Anrufers und der
angerufenen Sta tion, die RX-Meldung, Empfangsda-
tum und Zeit, „GW" und „GPS" im Display angezeigt.
• „GW" erscheint, wenn ein Gateway-Anruf empfangen
wurde.
• „GPS" erscheint, wenn der empfangene Anruf GPS-
Positionsdaten enthält.
• „UP" erscheint, wenn es sich bei dem empfangenen
Anruf um ein Repeater-Uplink-Signal handelt.
• [RX→CS] 1 Sek. drücken, um das empfangene Ruf-
zeichen vorübergehend in „TO" (Ziel) zu übernehmen.
4. [ï] drücken.
• Die Details des Eintrags in der RX-History werden an-
gezeigt.
RX HISTORY-Fenster (RX01)
Datum und Zeit
des Empfangs
RX-History-
Eintrag
Anrufende
Station* 2
RX-Meldung
L Hinter dem „/"
kann eine
Anmerkung stehen
* 1 Die angezeigten Symbole variieren, je nach D-PRS TX-
Format:
GPS: erscheint bei „Position"; OBJ: erscheint bei „Object"
ITEM: erscheint bei „Item"; WX: erscheint bei „Weather"
* 2 Wenn kein Name gespeichert ist, wird das Rufzeichen
angezeigt. Im Quick-Menü-Fenster kann man zwischen
„Name Display" und „Call Sign Display" umschalten.
(voreingestellt: Name Display)
Erscheint, wenn ein Gateway-
Anruf empfangen wird
D-PRS-TX-
Format *
erste
Seite
Angerufene Station
( „CQCQCQ" wird
angezeigt, wenn ein
CQ-Ruf empfangen
wurde)
5. An [DIAL] drehen.
• SWahl einer anderen Seite.
<erste Seite>
• CALLER:
• CALLED:
<zweite Seite>
• RXRPT1:
• Rx RPT2:
L „FREQUENCY" erscheint anstelle der Anzei-
gen, wenn der Anruf direkt, also simplex ohne
Nutzung eines Repeaters empfangen wurde.
1
<dritte Seite>
• RX MESSAGE: Text der Meldung, die mit dem
• RX TIME:
4-19
Name* 2 der anrufenden Station sowie
die evtl. angefügte Anmerkung.
Name* 2 der angerufenen Station.
Name* 2 des Einstiegs-Repeaters der
anrufenden Station. Falls der Anruf
über einen Gateway und das Internet
empfangen wurde, wird das Gateway-
Repeater-Rufzeichen des lokalen
Repeaters angezeigt.
Name* 2 des Repeaters, über den der
Anruf empfangen wurde.
Anruf empfangen wurde, so-
fern die anrufende Sta tion eine
TX-Meldung programmiert und
gesendet hat.
Datum und Zeit des Empfangs
des Anrufs.
☞ Fortsetzung nächste Seite
