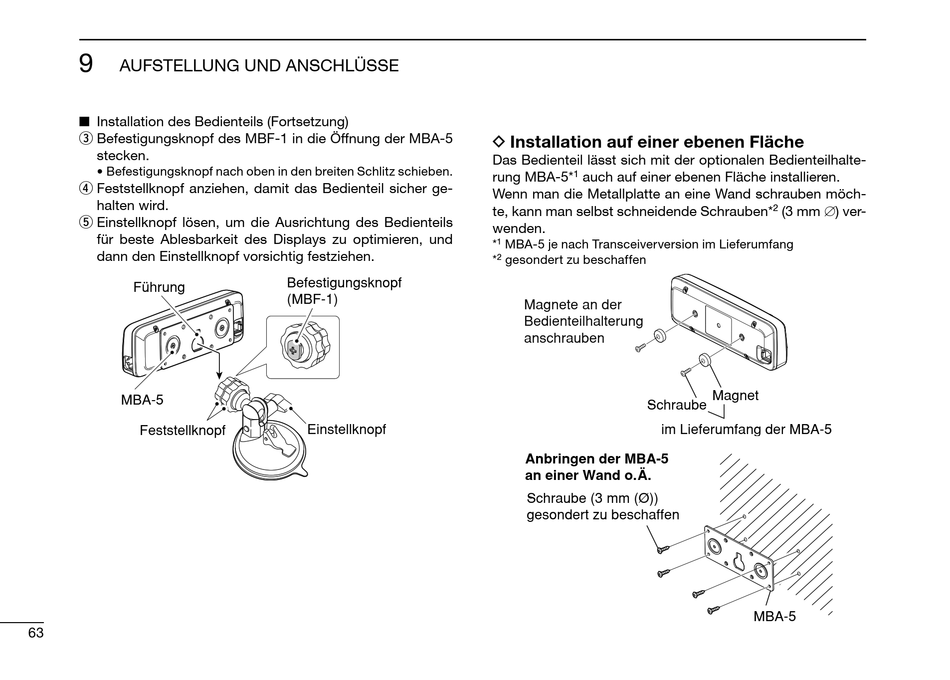

AUFSTELLUNG UND ANSCHLÜSSE
■ Installation des Bedienteils (Fortsetzung)
e Befestigungsknopf des MBF-1 in die Öffnung der MBA-5
stecken.
• Befestigungsknopf nach oben in den breiten Schlitz schieben.
r Feststellknopf anziehen, damit das Bedienteil sicher ge-
halten wird.
t Einstellknopf lösen, um die Ausrichtung des Bedienteils
für beste Ablesbarkeit des Displays zu optimieren, und
dann den Einstellknopf vorsichtig festziehen.
Führung
MBA-5
Feststellknopf
63
Befestigungsknopf
(MBF-1)
Einstellknopf
D Installation auf einer ebenen Fläche
Das Bedienteil lässt sich mit der optionalen Bedienteilhalte-
rung MBA-5*
1
auch auf einer ebenen Fläche installieren.
Wenn man die Metallplatte an eine Wand schrauben möch-
te, kann man selbst schneidende Schrauben*
wenden.
*
1
MBA-5 je nach Transceiverversion im Lieferumfang
*
2
gesondert zu beschaffen
Magnete an der
Bedienteilhalterung
anschrauben
Schraube
im Lieferumfang der MBA-5
Anbringen der MBA-5
an einer Wand o.Ä.
Schraube (3 mm (Ø))
gesondert zu beschaffen
2
(3 mm ∅) ver-
Magnet
MBA-5
