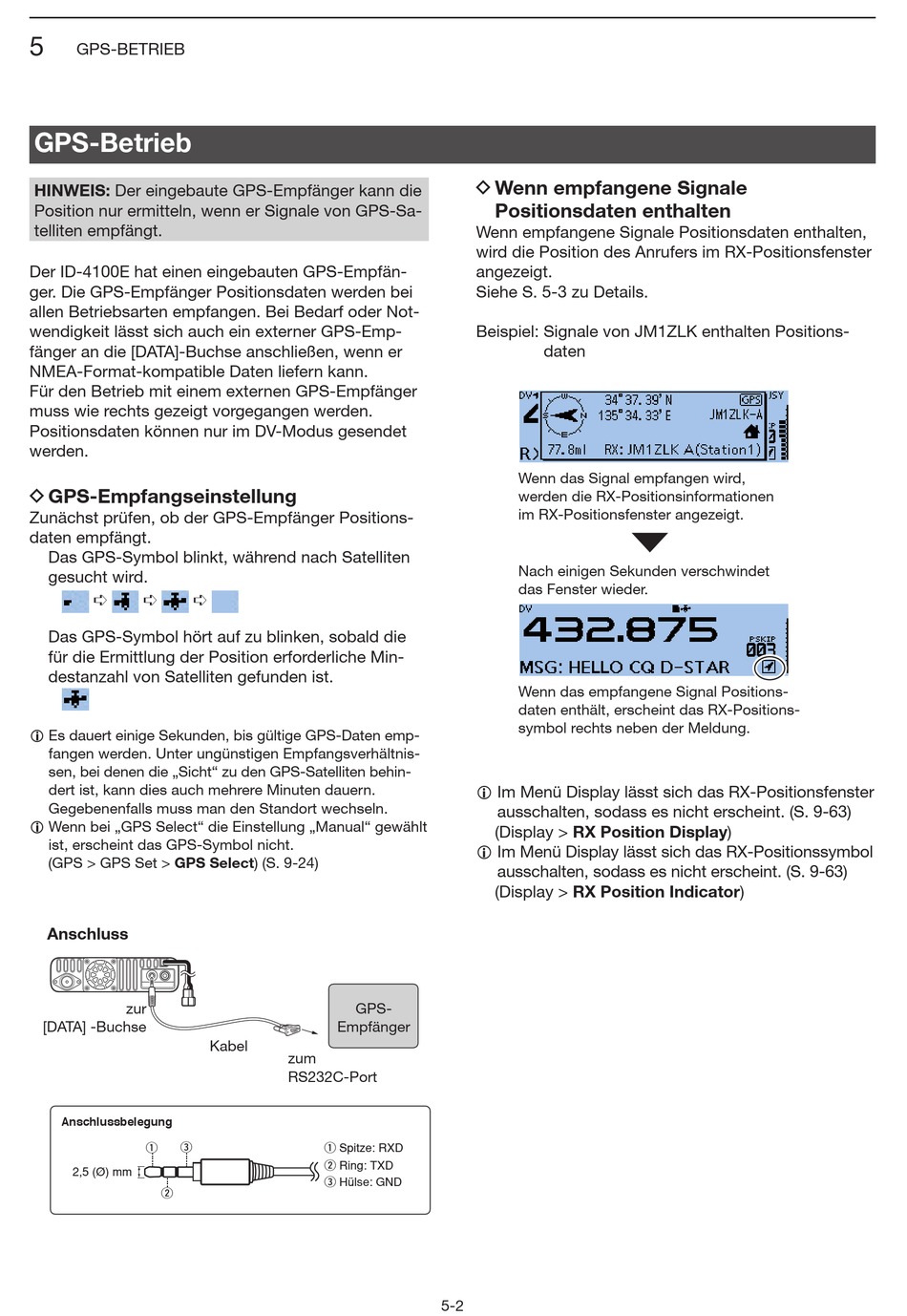

GPS-BETRIEB

GPS-Betrieb
HINWEIS: Der eingebaute GPS-Empfänger kann die
Position nur ermitteln, wenn er Signale von GPS-Sa-
telliten empfängt.
Der ID-4100E hat einen eingebauten GPS-Empfän-
ger. Die GPS-Empfänger Positions daten werden bei
allen Betriebsarten empfangen. Bei Bedarf oder Not-
wendigkeit lässt sich auch ein externer GPS-Emp-
fänger an die [DATA]-Buchse anschließen, wenn er
NMEA-Format-kompatible Daten liefern kann.
Für den Betrieb mit einem externen GPS-Empfänger
muss wie rechts gezeigt vorgegangen werden.
Positionsdaten können nur im DV-Modus gesendet
werden.

D GPS-Empfangseinstellung

Zunächst prüfen, ob der GPS-Empfänger Positions-
daten empfängt.
Das GPS-Symbol blinkt, während nach Satelliten
gesucht wird.
➪ ➪ ➪
Das GPS-Symbol hört auf zu blinken, sobald die
für die Ermittlung der Position erforderliche Min-
dest anzahl von Satelliten gefunden ist.
L Es dauert einige Sekunden, bis gültige GPS-Daten emp-
fangen werden. Unter ungünstigen Empfangsverhältnis-
sen, bei denen die „Sicht" zu den GPS-Satelliten behin-
dert ist, kann dies auch mehrere Minuten dauern.
Ge gebenenfalls muss man den Standort wechseln.
L Wenn bei „GPS Select" die Einstellung „Manual" gewählt
ist, erscheint das GPS-Symbol nicht.
(GPS > GPS Set > GPS Select) (S. 9-24)

Anschluss

zur
[DATA] -Buchse
Anschlussbelegung
e
q
2,5 (Ø) mm
w
GPS-
Empfänger
Kabel
zum
RS232C-Port
q Spitze: RXD
w Ring: TXD
e Hülse: GND
D Wenn empfangene Signale
Positionsdaten enthalten
Wenn empfangene Signale Positionsdaten enthalten,
wird die Position des Anrufers im RX-Positionsfenster
angezeigt.
Siehe S. 5-3 zu Details.
Beispiel: Signale von JM1ZLK enthalten Positions-
daten
Wenn das Signal empfangen wird,
werden die RX-Positionsinformationen
im RX-Positionsfenster angezeigt.
Nach einigen Sekunden verschwindet
das Fenster wieder.
Wenn das empfangene Signal Positions-
daten enthält, erscheint das RX-Positions-
symbol rechts neben der Meldung.
L Im Menü Display lässt sich das RX-Positionsfenster
ausschalten, sodass es nicht erscheint. (S. 9-63)
(Display > RX Position Display)
L Im Menü Display lässt sich das RX-Positionssymbol
ausschalten, sodass es nicht erscheint. (S. 9-63)
(Display > RX Position Indicator)
