5
GPS-BETRIEB

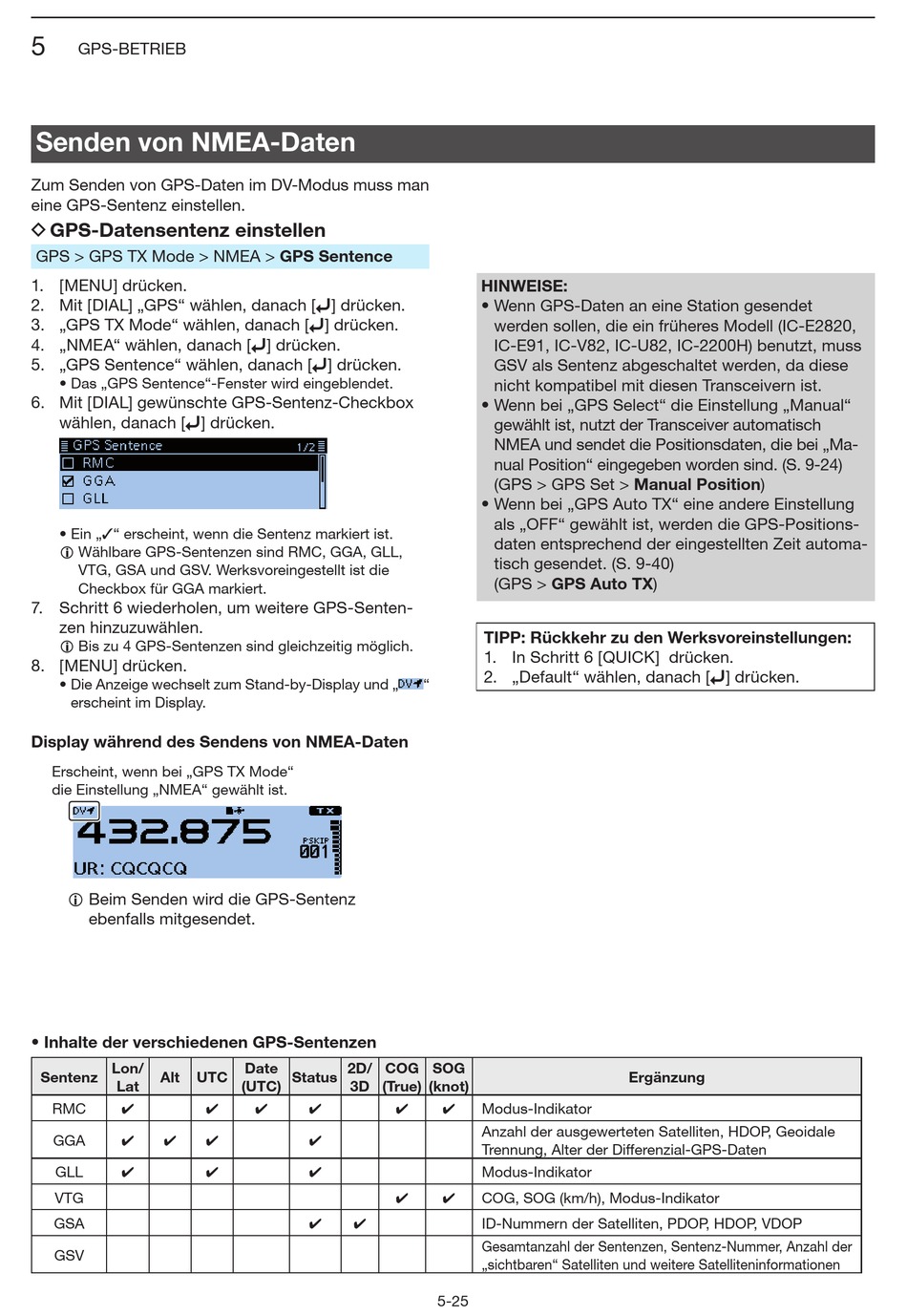

Senden von NMEA-Daten

Zum Senden von GPS-Daten im DV-Modus muss man
eine GPS-Sentenz einstellen.

D GPS-Datensentenz einstellen

GPS > GPS TX Mode > NMEA > GPS Sentence
1. [MENU] drücken.
2. Mit [DIAL] „GPS" wählen, danach [ï] drücken.
3. „GPS TX Mode" wählen, danach [ï] drücken.
4. „NMEA" wählen, danach [ï] drücken.
5. „GPS Sentence" wählen, danach [ï] drücken.
• Das „GPS Sentence"-Fenster wird eingeblendet.
6. Mit [DIAL] gewünschte GPS-Sentenz-Checkbox
wählen, danach [ï] drücken.
• Ein „✓" erscheint, wenn die Sentenz markiert ist.
L Wählbare GPS-Sentenzen sind RMC, GGA, GLL,
VTG, GSA und GSV. Werksvoreingestellt ist die
Checkbox für GGA markiert.
7. Schritt 6 wiederholen, um weitere GPS-Senten-
zen hinzuzuwählen.
L Bis zu 4 GPS-Sentenzen sind gleichzeitig möglich.
8. [MENU] drücken.
• Die Anzeige wechselt zum Stand-by-Display und „
erscheint im Display.
Display während des Sendens von NMEA-Daten
Erscheint, wenn bei „GPS TX Mode"
die Einstellung „NMEA" gewählt ist.
L Beim Senden wird die GPS-Sentenz
eben falls mitgesendet.
• Inhalte der verschiedenen GPS-Sentenzen
Lon/
Sentenz Alt UTC
Lat
RMC
✔
GGA
✔ ✔
GLL
✔
VTG
GSA
GSV
Date 2D/
Status
(UTC) 3D
✔ ✔ ✔
✔ ✔
✔ ✔
✔ ✔
HINWEISE:
• Wenn GPS-Daten an eine Station gesendet
werden sollen, die ein früheres Modell (IC-E2820,
IC-E91, IC-V82, IC-U82, IC-2200H) benutzt, muss
GSV als Sentenz abgeschaltet werden, da diese
nicht kompatibel mit diesen Transceivern ist.
• Wenn bei „GPS Select" die Einstellung „Manual"
gewählt ist, nutzt der Transceiver automatisch
NMEA und sendet die Positionsdaten, die bei „Ma-
nual Position" eingegeben worden sind. (S. 9-24)
(GPS > GPS Set > Manual Position)
• Wenn bei „GPS Auto TX" eine andere Einstellung
als „OFF" gewählt ist, werden die GPS-Positions-
daten entsprechend der eingestellten Zeit automa-
tisch gesendet. (S. 9-40)
(GPS > GPS Auto TX)
TIPP: Rückkehr zu den Werksvoreinstellungen:
1. In Schritt 6 [QUICK] drücken.
2. „Default" wählen, danach [ï] drücken.
"
COG SOG
(True) (knot)
Modus-Indikator
✔ ✔
Anzahl der ausgewerteten Satelliten, HDOP, Geoidale
Trennung, Alter der Differenzial-GPS-Daten
Modus-Indikator
COG, SOG (km/h), Modus-Indikator
✔ ✔
ID-Nummern der Satelliten, PDOP, HDOP, VDOP
Gesamtanzahl der Sentenzen, Sentenz-Nummer, Anzahl der
„sichtbaren" Satelliten und weitere Satelliteninformationen
5-25
Ergänzung
