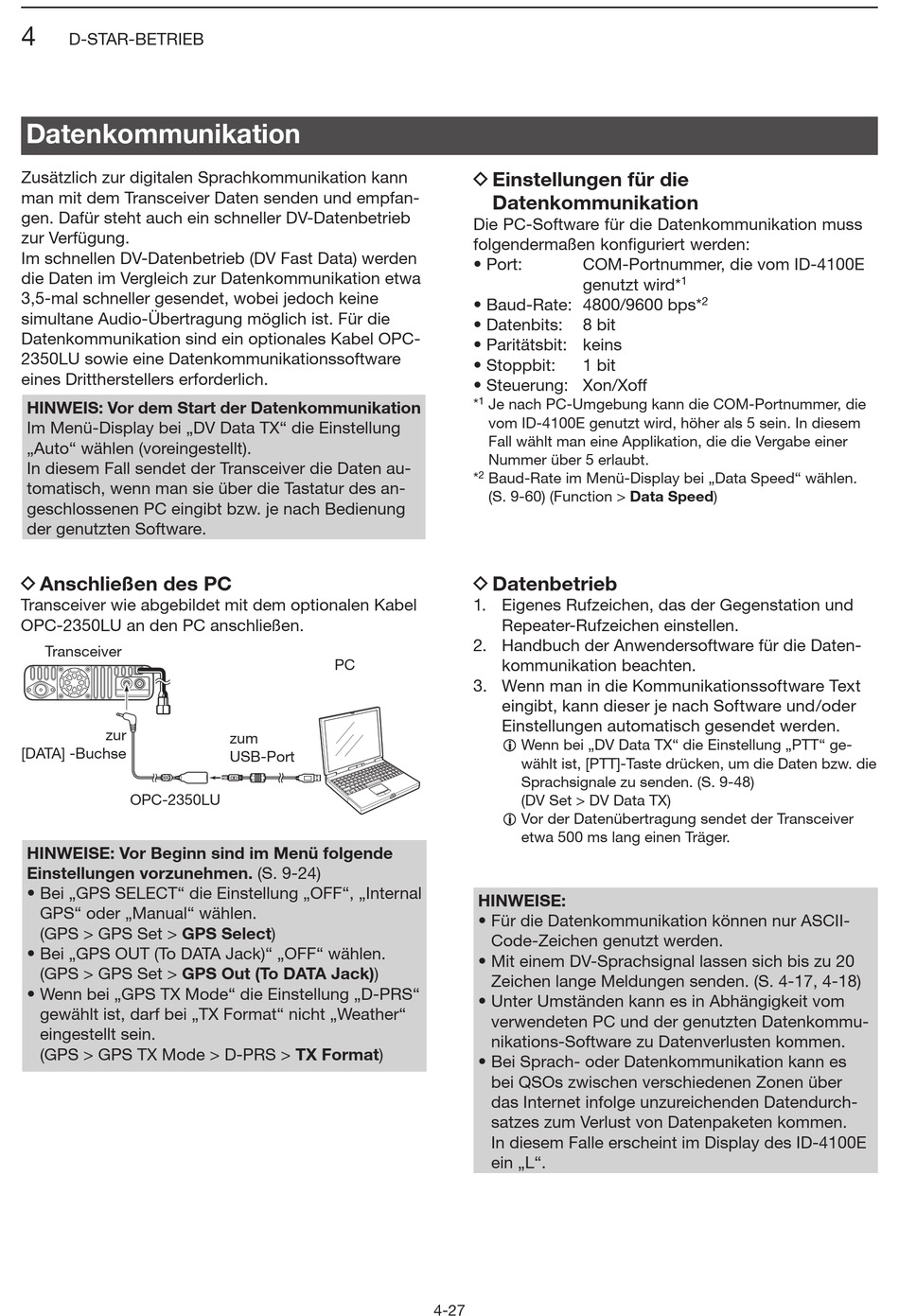

4
D-STAR-BETRIEB

Datenkommunikation

Zusätzlich zur digitalen Sprachkommunikation kann
man mit dem Transceiver Daten senden und empfan-
gen. Dafür steht auch ein schneller DV-Datenbetrieb
zur Verfügung.
Im schnellen DV-Datenbetrieb (DV Fast Data) werden
die Daten im Vergleich zur Datenkommunikation etwa
3,5-mal schneller gesendet, wobei jedoch keine
simul tane Audio-Übertragung möglich ist. Für die
Datenkommunikation sind ein optionales Kabel OPC-
2350LU sowie eine Datenkommunikationssoftware
eines Drittherstellers erforderlich.
HINWEIS: Vor dem Start der Datenkommunikation
Im Menü-Display bei „DV Data TX" die Einstellung
„Auto" wählen (voreingestellt).
In diesem Fall sendet der Transceiver die Daten au-
tomatisch, wenn man sie über die Tastatur des an-
geschlossenen PC eingibt bzw. je nach Bedienung
der genutzten Software.
D Anschließen des PC
Transceiver wie abgebildet mit dem optionalen Kabel
OPC-2350LU an den PC anschließen.
Transceiver
zur
[DATA] -Buchse
OPC-2350LU
HINWEISE: Vor Beginn sind im Menü folgende
Einstellungen vorzunehmen. (S. 9-24)
• Bei „GPS SELECT" die Einstellung „OFF", „Internal
GPS" oder „Manual" wählen.
(GPS > GPS Set > GPS Select)
• Bei „GPS OUT (To DATA Jack)" „OFF" wählen.
(GPS > GPS Set > GPS Out (To DATA Jack))
• Wenn bei „GPS TX Mode" die Einstellung „D-PRS"
gewählt ist, darf bei „TX Format" nicht „Weather"
eingestellt sein.
(GPS > GPS TX Mode > D-PRS > TX Format)
PC
zum
USB-Port
D Einstellungen für die
Datenkommunikation
Die PC-Software für die Datenkommunikation muss
folgendermaßen konfiguriert werden:
• Port: COM-Portnummer, die vom ID-4100E
ge nutzt wird*
• Baud-Rate: 4800/9600 bps*
• Datenbits: 8 bit
• Paritätsbit: keins
• Stoppbit: 1 bit
• Steuerung: Xon/Xoff
1
* Je nach PC-Umgebung kann die COM-Portnummer, die
vom ID-4100E genutzt wird, höher als 5 sein. In diesem
Fall wählt man eine Applikation, die die Vergabe einer
Nummer über 5 erlaubt.
2
* Baud-Rate im Menü-Display bei „Data Speed" wählen.
(S. 9-60) (Function > Data Speed)

D Datenbetrieb

1. Eigenes Rufzeichen, das der Gegenstation und
Repeater-Rufzeichen einstellen.
2. Handbuch der Anwendersoftware für die Da ten-
kommunikation beachten.
3. Wenn man in die Kommunikationssoftware Text
eingibt, kann dieser je nach Software und/oder
Einstellungen automatisch gesendet werden.
L Wenn bei „DV Data TX" die Einstellung „PTT" ge-
wählt ist, [PTT]-Taste drücken, um die Daten bzw. die
Sprachsig nale zu senden. (S. 9-48)
(DV Set > DV Data TX)
L Vor der Datenübertragung sendet der Transceiver
etwa 500 ms lang einen Träger.
HINWEISE:
• Für die Datenkommunikation können nur ASCII-
Code-Zeichen genutzt werden.
• Mit einem DV-Sprachsignal lassen sich bis zu 20
Zeichen lange Meldungen senden. (S. 4-17, 4-18)
• Unter Umständen kann es in Abhängigkeit vom
verwendeten PC und der genutzten Datenkommu-
nikations-Software zu Datenverlusten kommen.
• Bei Sprach- oder Daten kommu ni ka tion kann es
bei QSOs zwischen verschiedenen Zonen über
das Internet infolge unzureichenden Datendurch-
satzes zum Verlust von Datenpaketen kommen.
In diesem Falle erscheint im Display des ID-4100E
ein „L".
4-27
