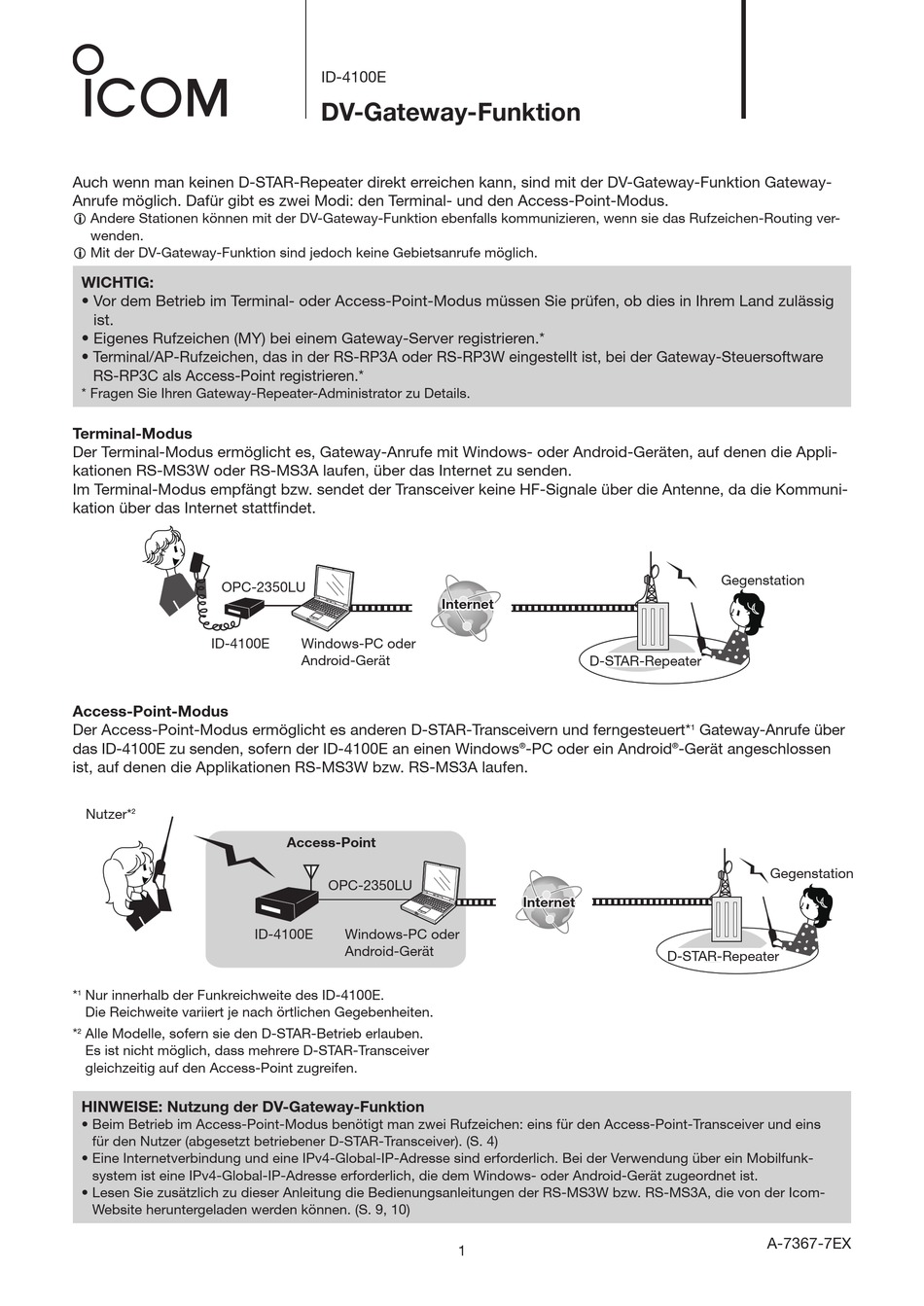

Auch wenn man keinen D-STAR-Repeater direkt erreichen kann, sind mit der DV-Gateway-Funktion Gateway-
Anrufe möglich. Dafür gibt es zwei Modi: den Terminal- und den Access-Point-Modus.
� Andere Stationen können mit der DV-Gateway-Funktion ebenfalls kommunizieren, wenn sie das Rufzeichen-Routing ver-
wenden.
� Mit der DV-Gateway-Funktion sind jedoch keine Gebietsanrufe möglich.
WICHTIG:
• Vor dem Betrieb im Terminal- oder Access-Point-Modus müssen Sie prüfen, ob dies in Ihrem Land zulässig
ist.
• Eigenes Rufzeichen (MY) bei einem Gateway-Server registrieren.*
• Terminal/AP-Rufzeichen, das in der RS-RP3A oder RS-RP3W eingestellt ist, bei der Gateway-Steuersoftware
RS-RP3C als Access-Point registrieren.*
* Fragen Sie Ihren Gateway-Repeater-Administrator zu Details.
Terminal-Modus
Der Terminal-Modus ermöglicht es, Gateway-Anrufe mit Windows- oder Android-Geräten, auf denen die Appli-
kationen RS-MS3W oder RS-MS3A laufen, über das Internet zu senden.
Im Terminal-Modus empfängt bzw. sendet der Transceiver keine HF-Signale über die Antenne, da die Kommuni-
kation über das Internet stattfindet.
OPC-2350LU
ID-4100E
Access-Point-Modus
Der Access-Point-Modus ermöglicht es anderen D-STAR-Transceivern und ferngesteuert*
das ID-4100E zu senden, sofern der ID-4100E an einen Windows
ist, auf denen die Applikationen RS-MS3W bzw. RS-MS3A laufen.
Nutzer*
2
*
Nur innerhalb der Funkreichweite des ID-4100E.
1
Die Reichweite variiert je nach örtlichen Gegebenheiten.
*
Alle Modelle, sofern sie den D-STAR-Betrieb erlauben.
2
Es ist nicht möglich, dass mehrere D-STAR-Transceiver
gleichzeitig auf den Access-Point zugreifen.
HINWEISE: Nutzung der DV-Gateway-Funktion
• Beim Betrieb im Access-Point-Modus benötigt man zwei Rufzeichen: eins für den Access-Point-Transceiver und eins
für den Nutzer (abgesetzt betriebener D-STAR-Transceiver). (S. 4)
• Eine Internetverbindung und eine IPv4-Global-IP-Adresse sind erforderlich. Bei der Verwendung über ein Mobilfunk-
system ist eine IPv4-Global-IP-Adresse erforderlich, die dem Windows- oder Android-Gerät zugeordnet ist.
• Lesen Sie zusätzlich zu dieser Anleitung die Bedienungsanleitungen der RS-MS3W bzw. RS-MS3A, die von der Icom-
Website heruntergeladen werden können. (S. 9, 10)
ID-4100E
DV-Gateway-Funktion
Windows-PC oder
Android-Gerät
Access-Point
OPC-2350LU
ID-4100E
Windows-PC oder
Android-Gerät
Internet
D-STAR-Repeater
-PC oder ein Android
®
Internet
1
Gegenstation
Gateway-Anrufe über
1
-Gerät angeschlossen
®
Gegenstation
D-STAR-Repeater
A-7367-7EX
