11

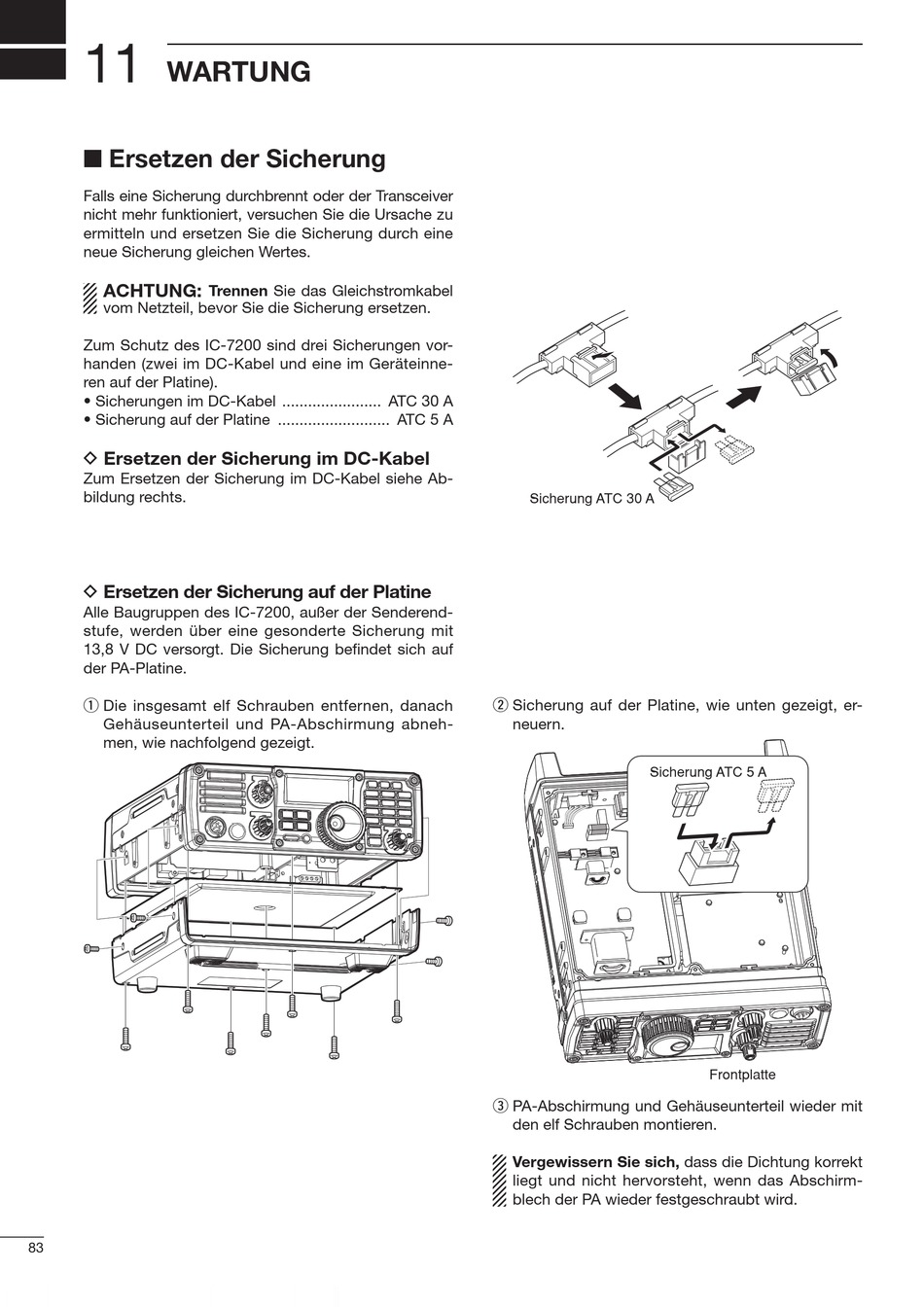

WARTUNG
Ersetzen der Sicherung
Falls eine Sicherung durchbrennt oder der Transcei ver
nicht mehr funktioniert, versuchen Sie die Ursa che zu
ermitteln und ersetzen Sie die Sicherung durch eine
neue Sicherung gleichen Wertes.
ACHTUNG:
vom Netzteil, bevor Sie die Sicherung ersetzen.
Zum Schutz des IC-7200 sind drei Sicherungen vor-
handen (zwei im DC-Kabel und eine im Geräteinne-
ren auf der Platine).
• Sicherungen im DC-Kabel ....................... ATC 30 A
• Sicherung auf der Platine .......................... ATC 5 A
D Ersetzen der Sicherung im DC-Kabel
Zum Ersetzen der Sicherung im DC-Kabel siehe Ab-
bildung rechts.
D Ersetzen der Sicherung auf der Platine
Alle Baugruppen des IC-7200, außer der Senderend-
stufe, werden über eine gesonderte Sicherung mit
13,8 V DC versorgt. Die Sicherung befi ndet sich auf
der PA-Platine.
q Die insgesamt elf Schrauben entfernen, danach
Gehäuseunterteil und PA-Abschirmung abneh-
men, wie nachfolgend gezeigt.
83
Trennen Sie das Gleichstromkabel
Sicherung ATC 30 A
w Sicherung auf der Platine, wie unten gezeigt, er-
neuern.
Sicherung ATC 5 A
e PA-Abschirmung und Gehäuseunterteil wieder mit
den elf Schrauben montieren.
Vergewissern Sie sich, dass die Dichtung korrekt
liegt und nicht hervorsteht, wenn das Abschirm-
blech der PA wieder festgeschraubt wird.
Frontplatte
