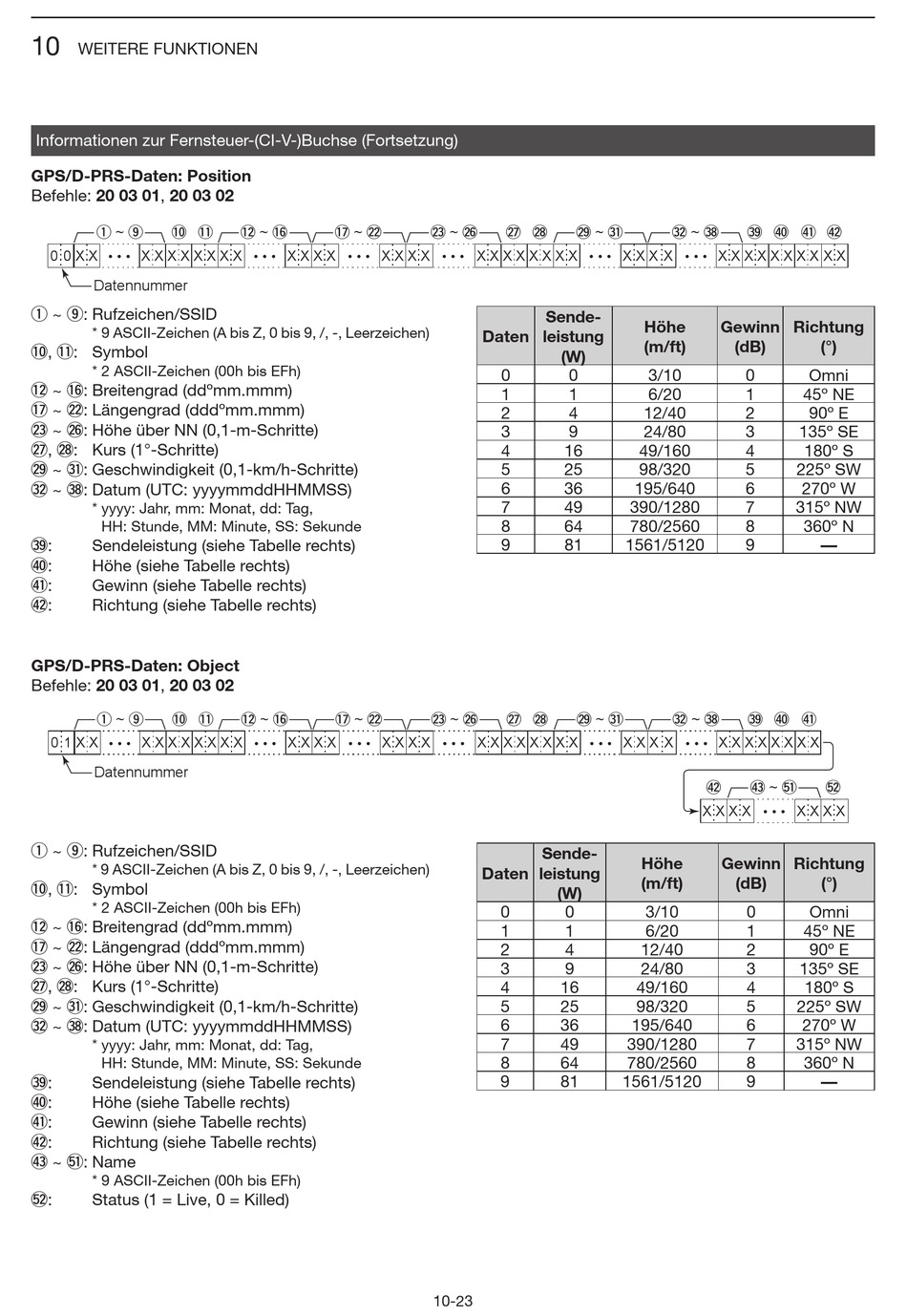

Icom ID-4100E Bedienungsanleitung Seite 238

10
WEITERE FUNKTIONEN
Informationen zur Fernsteuer-(CI-V-)Buchse (Fortsetzung)
GPS/D-PRS-Daten: Position
Befehle: 20 03 01, 20 03 02
q ~ o
!0 !1
0 0 X X X X X X X
• • •
Datennummer
q ~ o: Rufzeichen/SSID
* 9 ASCII-Zeichen (A bis Z, 0 bis 9, /, -, Leerzeichen)
!0 , !1 : Symbol
* 2 ASCII-Zeichen (00h bis EFh)
!2 ~ !6 : Breitengrad (ddºmm.mmm)
!7 ~ @2 : Längengrad (dddºmm.mmm)
@3 ~ @6 : Höhe über NN (0,1-m-Schritte)
@7 , @8 : Kurs (1°-Schritte)
@9 ~ #1 : Geschwindigkeit (0,1-km/h-Schritte)
#2 ~ #8 : Datum (UTC: yyyymmddHHMMSS)
* yyyy: Jahr, mm: Monat, dd: Tag,
HH: Stunde, MM: Minute, SS: Sekunde
#9 : Sendeleistung (siehe Tabelle rechts)
$0 : Höhe (siehe Tabelle rechts)
$1 : Gewinn (siehe Tabelle rechts)
$2 : Richtung (siehe Tabelle rechts)
GPS/D-PRS-Daten: Object
Befehle: 20 03 01, 20 03 02
q ~ o
!0 !1
0 1 X X X X X X X
• • •
Datennummer
q ~ o: Rufzeichen/SSID
* 9 ASCII-Zeichen (A bis Z, 0 bis 9, /, -, Leerzeichen)
!0 , !1 : Symbol
* 2 ASCII-Zeichen (00h bis EFh)
!2 ~ !6 : Breitengrad (ddºmm.mmm)
!7 ~ @2 : Längengrad (dddºmm.mmm)
@3 ~ @6 : Höhe über NN (0,1-m-Schritte)
@7 , @8 : Kurs (1°-Schritte)
@9 ~ #1 : Geschwindigkeit (0,1-km/h-Schritte)
#2 ~ #8 : Datum (UTC: yyyymmddHHMMSS)
* yyyy: Jahr, mm: Monat, dd: Tag,
HH: Stunde, MM: Minute, SS: Sekunde
#9 : Sendeleistung (siehe Tabelle rechts)
$0 : Höhe (siehe Tabelle rechts)
$1 : Gewinn (siehe Tabelle rechts)
$2 : Richtung (siehe Tabelle rechts)
$3 ~ %1 : Name
* 9 ASCII-Zeichen (00h bis EFh)
%2 : Status (1 = Live, 0 = Killed)
!2 ~ !6 !7 ~ @2
X X X X X X X
• • • • • •
!2 ~ !6 !7 ~ @2
X X X X X X X
• • • • • •
@3 ~ @6
@7 @8
X X X X X X X X X X X X
• • •
Sende-
Daten leistung
0
1
2
3
4
5
6
7
8
9
@3 ~ @6
@7 @8
X X X X X X X X X X X X
• • •
Sende-
Daten leistung
0
1
2
3
4
5
6
7
8
9
10-23
@9 ~ #1 #2 ~ #8
X X X X X X X X X X X X X X
• • • • • •
Höhe Gewinn
(m/ft)
(W)
0 3/10
1 6/20
4 12/40
9 24/80
16 49/160
25 98/320
36 195/640
49 390/1280
64 780/2560
81 1561/5120
@9 ~ #1 #2 ~ #8
X X X X X X X X X X X X
• • • • • •
$2
X X X X
Höhe Gewinn
(m/ft)
(W)
0 3/10
1 6/20
4 12/40
9 24/80
16 49/160
25 98/320
36 195/640
49 390/1280
64 780/2560
81 1561/5120
#9 $0 $1 $2
Richtung
(dB) (°)
0 Omni
1 45º NE
2 90º E
3 135º SE
4 180º S
5 225º SW
6 270º W
7 315º NW
8 360º N
—
9
#9 $0 $1
$3 ~ %1
%2
X X X X
• • •
Richtung
(dB) (°)
0 Omni
1 45º NE
2 90º E
3 135º SE
4 180º S
5 225º SW
6 270º W
7 315º NW
8 360º N
—
9
