8
ANSCHLÜSSE UND INSTALLATION

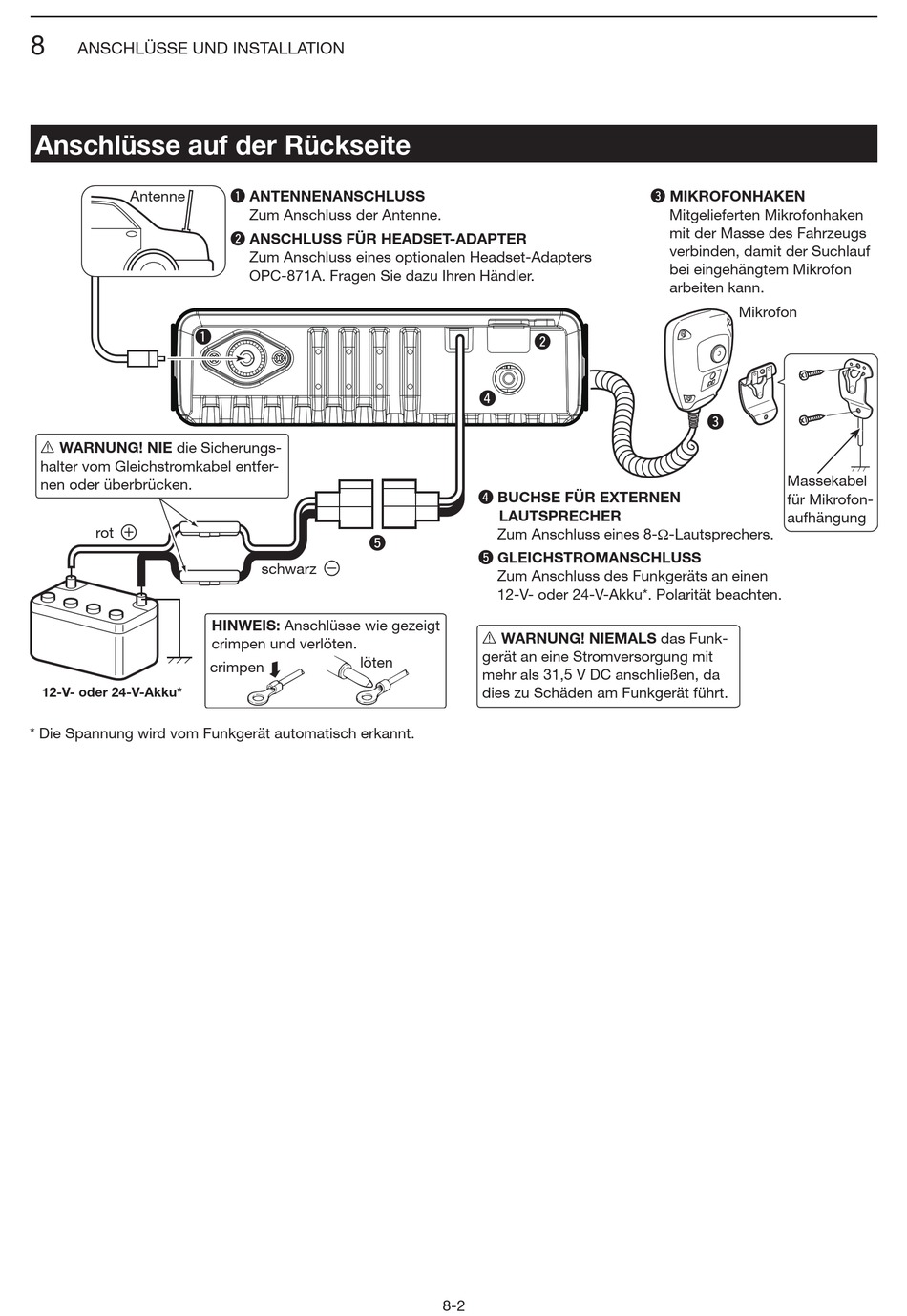

Anschlüsse auf der Rückseite
Antenne
q
R WARNUNG! NIE die Sicherungs-
halter vom Gleichstromkabel entfer-
nen oder überbrücken.
rot
12­V­ oder 24­V­Akku*
* Die Spannung wird vom Funkgerät automatisch erkannt.
q ANTENNENANSCHLUSS
Zum Anschluss der Antenne.
w ANSCHLUSS FÜR HEADSET­ADAPTER
Zum Anschluss eines optionalen Headset-Adapters
OPC-871A. Fragen Sie dazu Ihren Händler.
t
schwarz
HINWEIS: Anschlüsse wie gezeigt
crimpen und verlöten.
löten
crimpen
w
r
r BUCHSE FÜR EXTERNEN
LAUTSPRECHER
Zum Anschluss eines 8-Ω-Lautsprechers.
t GLEICHSTROMANSCHLUSS
Zum Anschluss des Funkgeräts an einen
12-V- oder 24-V-Akku*. Polarität beachten.
R WARNUNG! NIEMALS das Funk-
gerät an eine Stromversorgung mit
mehr als 31,5 V DC anschließen, da
dies zu Schäden am Funkgerät führt.
8-2
e MIKROFONHAKEN
Mitgelieferten Mikrofonhaken
mit der Masse des Fahrzeugs
verbinden, damit der Suchlauf
bei eingehängtem Mikrofon
arbeiten kann.
Mikrofon
e
Massekabel
für Mikrofon-
aufhängung
