Referenzhandbuch
2 Konfiguration

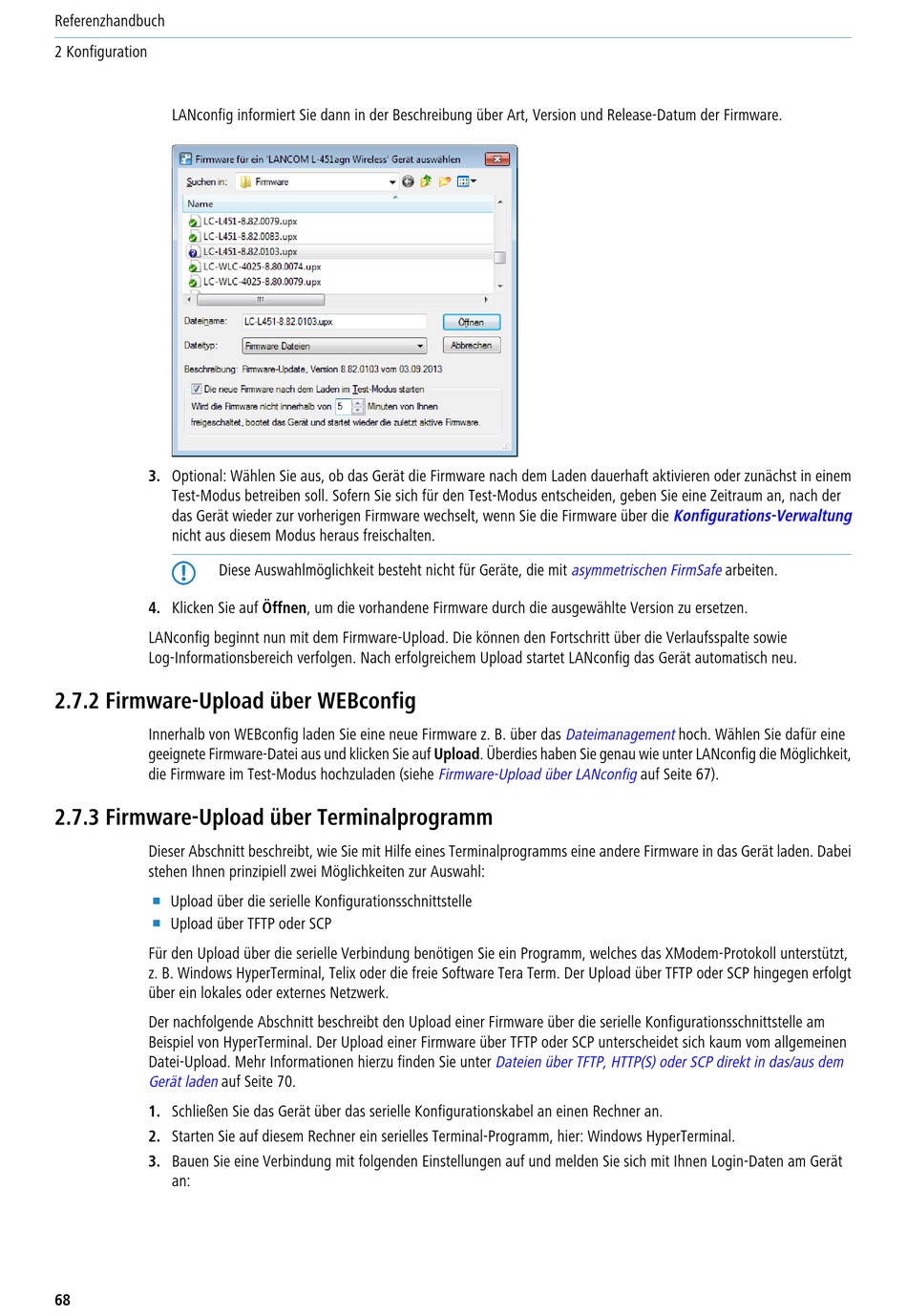

LANconfig informiert Sie dann in der Beschreibung über Art, Version und Release-Datum der Firmware.
3. Optional: Wählen Sie aus, ob das Gerät die Firmware nach dem Laden dauerhaft aktivieren oder zunächst in einem
Test-Modus betreiben soll. Sofern Sie sich für den Test-Modus entscheiden, geben Sie eine Zeitraum an, nach der
das Gerät wieder zur vorherigen Firmware wechselt, wenn Sie die Firmware über die
nicht aus diesem Modus heraus freischalten.
5
Diese Auswahlmöglichkeit besteht nicht für Geräte, die mit
4. Klicken Sie auf Öffnen, um die vorhandene Firmware durch die ausgewählte Version zu ersetzen.
LANconfig beginnt nun mit dem Firmware-Upload. Die können den Fortschritt über die Verlaufsspalte sowie
Log-Informationsbereich verfolgen. Nach erfolgreichem Upload startet LANconfig das Gerät automatisch neu.
2.7.2 Firmware-Upload über WEBconfig
Innerhalb von WEBconfig laden Sie eine neue Firmware z. B. über das
geeignete Firmware-Datei aus und klicken Sie auf Upload. Überdies haben Sie genau wie unter LANconfig die Möglichkeit,
die Firmware im Test-Modus hochzuladen (siehe
2.7.3 Firmware-Upload über Terminalprogramm
Dieser Abschnitt beschreibt, wie Sie mit Hilfe eines Terminalprogramms eine andere Firmware in das Gerät laden. Dabei
stehen Ihnen prinzipiell zwei Möglichkeiten zur Auswahl:
1
Upload über die serielle Konfigurationsschnittstelle
1
Upload über TFTP oder SCP
Für den Upload über die serielle Verbindung benötigen Sie ein Programm, welches das XModem-Protokoll unterstützt,
z. B. Windows HyperTerminal, Telix oder die freie Software Tera Term. Der Upload über TFTP oder SCP hingegen erfolgt
über ein lokales oder externes Netzwerk.
Der nachfolgende Abschnitt beschreibt den Upload einer Firmware über die serielle Konfigurationsschnittstelle am
Beispiel von HyperTerminal. Der Upload einer Firmware über TFTP oder SCP unterscheidet sich kaum vom allgemeinen
Datei-Upload. Mehr Informationen hierzu finden Sie unter
Gerät laden
auf Seite 70.
1. Schließen Sie das Gerät über das serielle Konfigurationskabel an einen Rechner an.
2. Starten Sie auf diesem Rechner ein serielles Terminal-Programm, hier: Windows HyperTerminal.
3. Bauen Sie eine Verbindung mit folgenden Einstellungen auf und melden Sie sich mit Ihnen Login-Daten am Gerät
an:
68
asymmetrischen FirmSafe
Dateimanagement
Firmware-Upload über LANconfig
Dateien über TFTP, HTTP(S) oder SCP direkt in das/aus dem
Konfigurations-Verwaltung
arbeiten.
hoch. Wählen Sie dafür eine
auf Seite 67).
