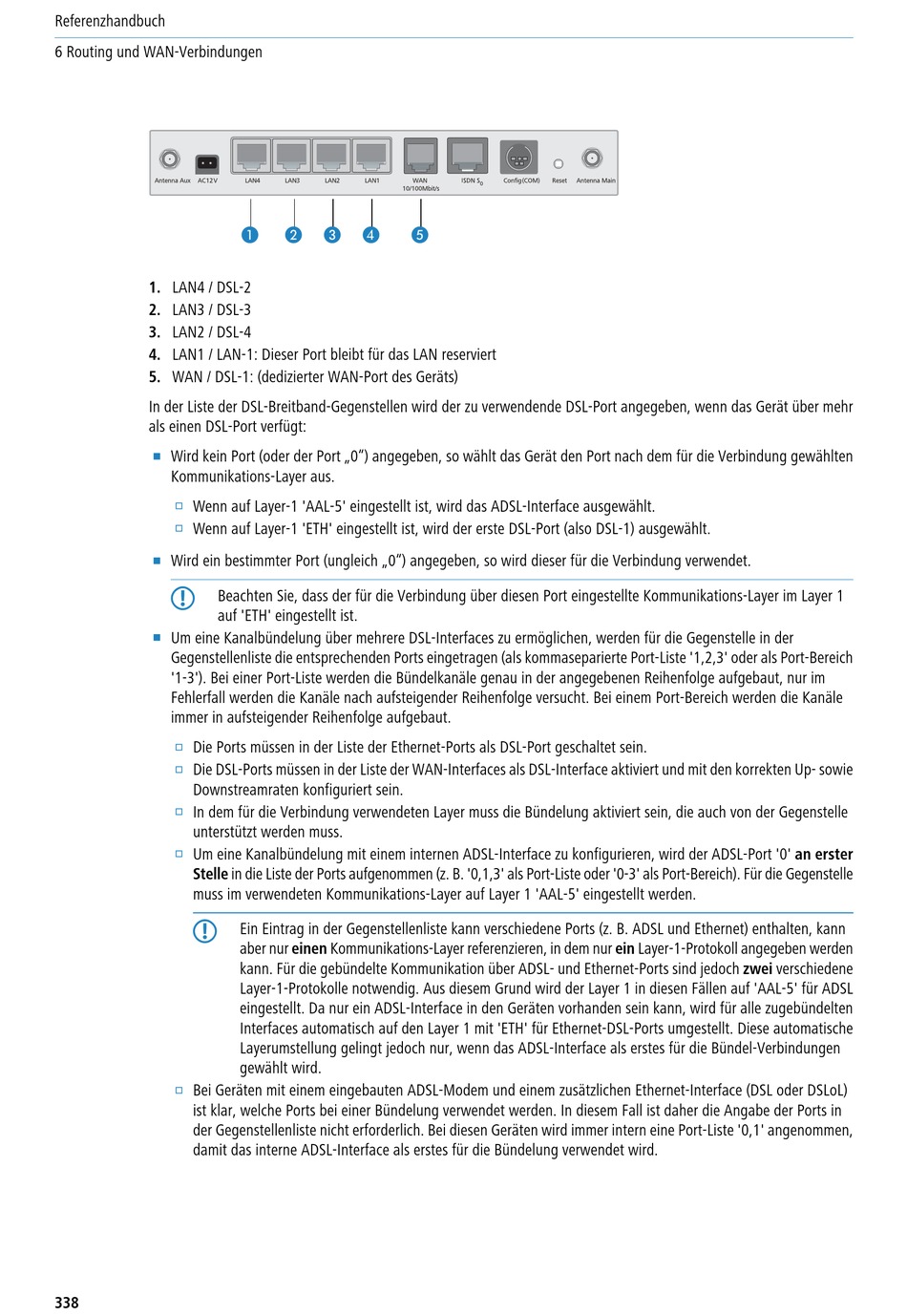

Referenzhandbuch
6 Routing und WAN-Verbindungen
1. LAN4 / DSL-2
2. LAN3 / DSL-3
3. LAN2 / DSL-4
4. LAN1 / LAN-1: Dieser Port bleibt für das LAN reserviert
5. WAN / DSL-1: (dedizierter WAN-Port des Geräts)
In der Liste der DSL-Breitband-Gegenstellen wird der zu verwendende DSL-Port angegeben, wenn das Gerät über mehr
als einen DSL-Port verfügt:
1
Wird kein Port (oder der Port „0") angegeben, so wählt das Gerät den Port nach dem für die Verbindung gewählten
Kommunikations-Layer aus.
2
Wenn auf Layer-1 'AAL-5' eingestellt ist, wird das ADSL-Interface ausgewählt.
2
Wenn auf Layer-1 'ETH' eingestellt ist, wird der erste DSL-Port (also DSL-1) ausgewählt.
1
Wird ein bestimmter Port (ungleich „0") angegeben, so wird dieser für die Verbindung verwendet.
5
Beachten Sie, dass der für die Verbindung über diesen Port eingestellte Kommunikations-Layer im Layer 1
auf 'ETH' eingestellt ist.
1
Um eine Kanalbündelung über mehrere DSL-Interfaces zu ermöglichen, werden für die Gegenstelle in der
Gegenstellenliste die entsprechenden Ports eingetragen (als kommaseparierte Port-Liste '1,2,3' oder als Port-Bereich
'1-3'). Bei einer Port-Liste werden die Bündelkanäle genau in der angegebenen Reihenfolge aufgebaut, nur im
Fehlerfall werden die Kanäle nach aufsteigender Reihenfolge versucht. Bei einem Port-Bereich werden die Kanäle
immer in aufsteigender Reihenfolge aufgebaut.
2
Die Ports müssen in der Liste der Ethernet-Ports als DSL-Port geschaltet sein.
2
Die DSL-Ports müssen in der Liste der WAN-Interfaces als DSL-Interface aktiviert und mit den korrekten Up- sowie
Downstreamraten konfiguriert sein.
2
In dem für die Verbindung verwendeten Layer muss die Bündelung aktiviert sein, die auch von der Gegenstelle
unterstützt werden muss.
2
Um eine Kanalbündelung mit einem internen ADSL-Interface zu konfigurieren, wird der ADSL-Port '0' an erster
Stelle in die Liste der Ports aufgenommen (z. B. '0,1,3' als Port-Liste oder '0-3' als Port-Bereich). Für die Gegenstelle
muss im verwendeten Kommunikations-Layer auf Layer 1 'AAL-5' eingestellt werden.
5
2
Bei Geräten mit einem eingebauten ADSL-Modem und einem zusätzlichen Ethernet-Interface (DSL oder DSLoL)
ist klar, welche Ports bei einer Bündelung verwendet werden. In diesem Fall ist daher die Angabe der Ports in
der Gegenstellenliste nicht erforderlich. Bei diesen Geräten wird immer intern eine Port-Liste '0,1' angenommen,
damit das interne ADSL-Interface als erstes für die Bündelung verwendet wird.
338
Ein Eintrag in der Gegenstellenliste kann verschiedene Ports (z. B. ADSL und Ethernet) enthalten, kann
aber nur einen Kommunikations-Layer referenzieren, in dem nur ein Layer-1-Protokoll angegeben werden
kann. Für die gebündelte Kommunikation über ADSL- und Ethernet-Ports sind jedoch zwei verschiedene
Layer-1-Protokolle notwendig. Aus diesem Grund wird der Layer 1 in diesen Fällen auf 'AAL-5' für ADSL
eingestellt. Da nur ein ADSL-Interface in den Geräten vorhanden sein kann, wird für alle zugebündelten
Interfaces automatisch auf den Layer 1 mit 'ETH' für Ethernet-DSL-Ports umgestellt. Diese automatische
Layerumstellung gelingt jedoch nur, wenn das ADSL-Interface als erstes für die Bündel-Verbindungen
gewählt wird.
