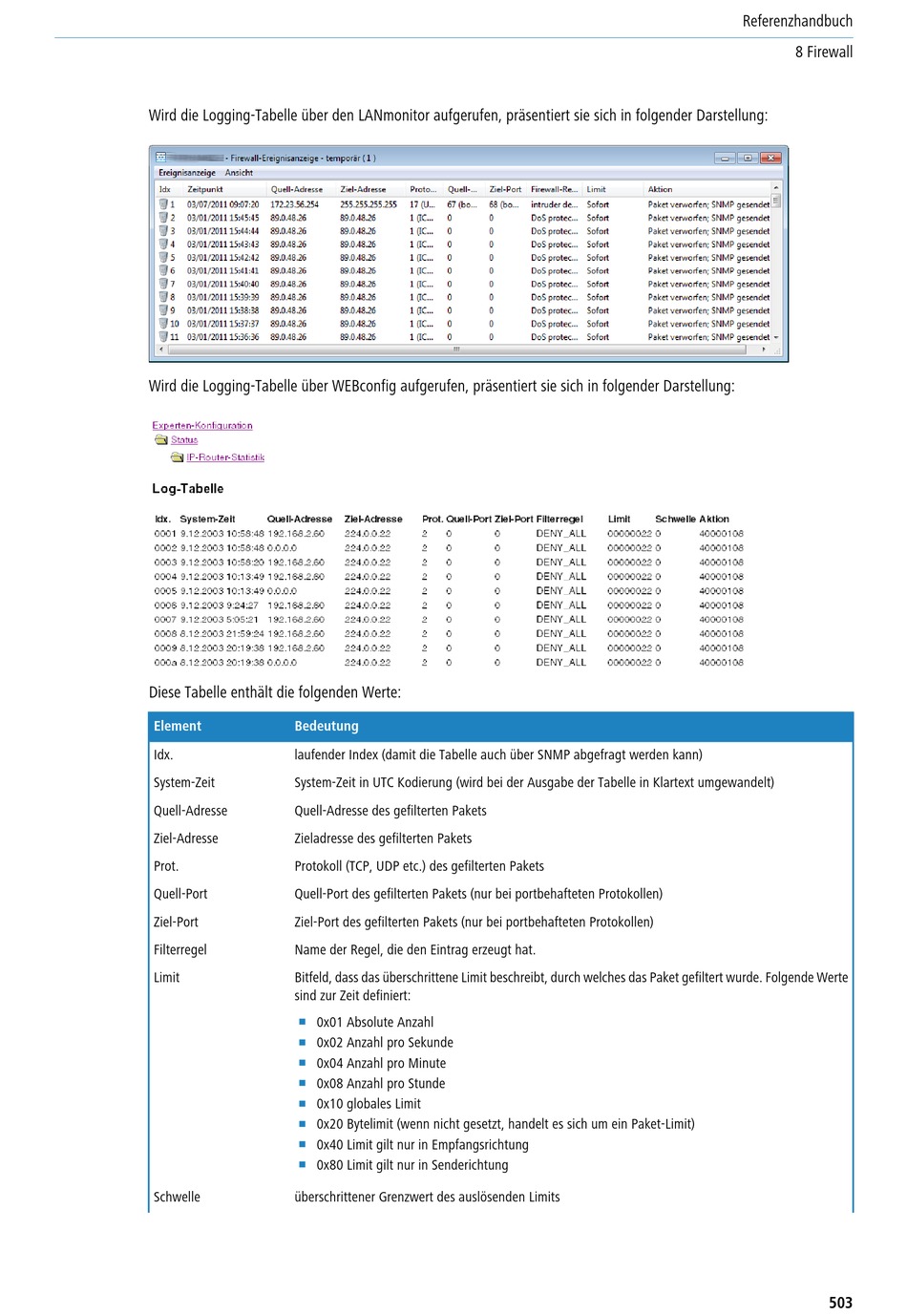

Wird die Logging-Tabelle über den LANmonitor aufgerufen, präsentiert sie sich in folgender Darstellung:
Wird die Logging-Tabelle über WEBconfig aufgerufen, präsentiert sie sich in folgender Darstellung:
Diese Tabelle enthält die folgenden Werte:
Element
Bedeutung
Idx.
laufender Index (damit die Tabelle auch über SNMP abgefragt werden kann)
System-Zeit
System-Zeit in UTC Kodierung (wird bei der Ausgabe der Tabelle in Klartext umgewandelt)
Quell-Adresse
Quell-Adresse des gefilterten Pakets
Ziel-Adresse
Zieladresse des gefilterten Pakets
Prot.
Protokoll (TCP, UDP etc.) des gefilterten Pakets
Quell-Port
Quell-Port des gefilterten Pakets (nur bei portbehafteten Protokollen)
Ziel-Port
Ziel-Port des gefilterten Pakets (nur bei portbehafteten Protokollen)
Filterregel
Name der Regel, die den Eintrag erzeugt hat.
Limit
Bitfeld, dass das überschrittene Limit beschreibt, durch welches das Paket gefiltert wurde. Folgende Werte
sind zur Zeit definiert:
1
0x01 Absolute Anzahl
1
0x02 Anzahl pro Sekunde
1
0x04 Anzahl pro Minute
1
0x08 Anzahl pro Stunde
1
0x10 globales Limit
1
0x20 Bytelimit (wenn nicht gesetzt, handelt es sich um ein Paket-Limit)
1
0x40 Limit gilt nur in Empfangsrichtung
1
0x80 Limit gilt nur in Senderichtung
Schwelle
überschrittener Grenzwert des auslösenden Limits
Referenzhandbuch
8 Firewall
503
