5.4.2.2 Schaltobjekt 0-1
&EDC
BA 452/00 D
Feldleit- und Schutzgerät REF542 (SCU)
Handbuch
Schaltfläche Abbrechen
Konfigurationsdialog:
Es wird keine Einstellung in das Konfigurationsprogramm übernommen. Das geöffnete
Dialogfenster wird geschlossen.

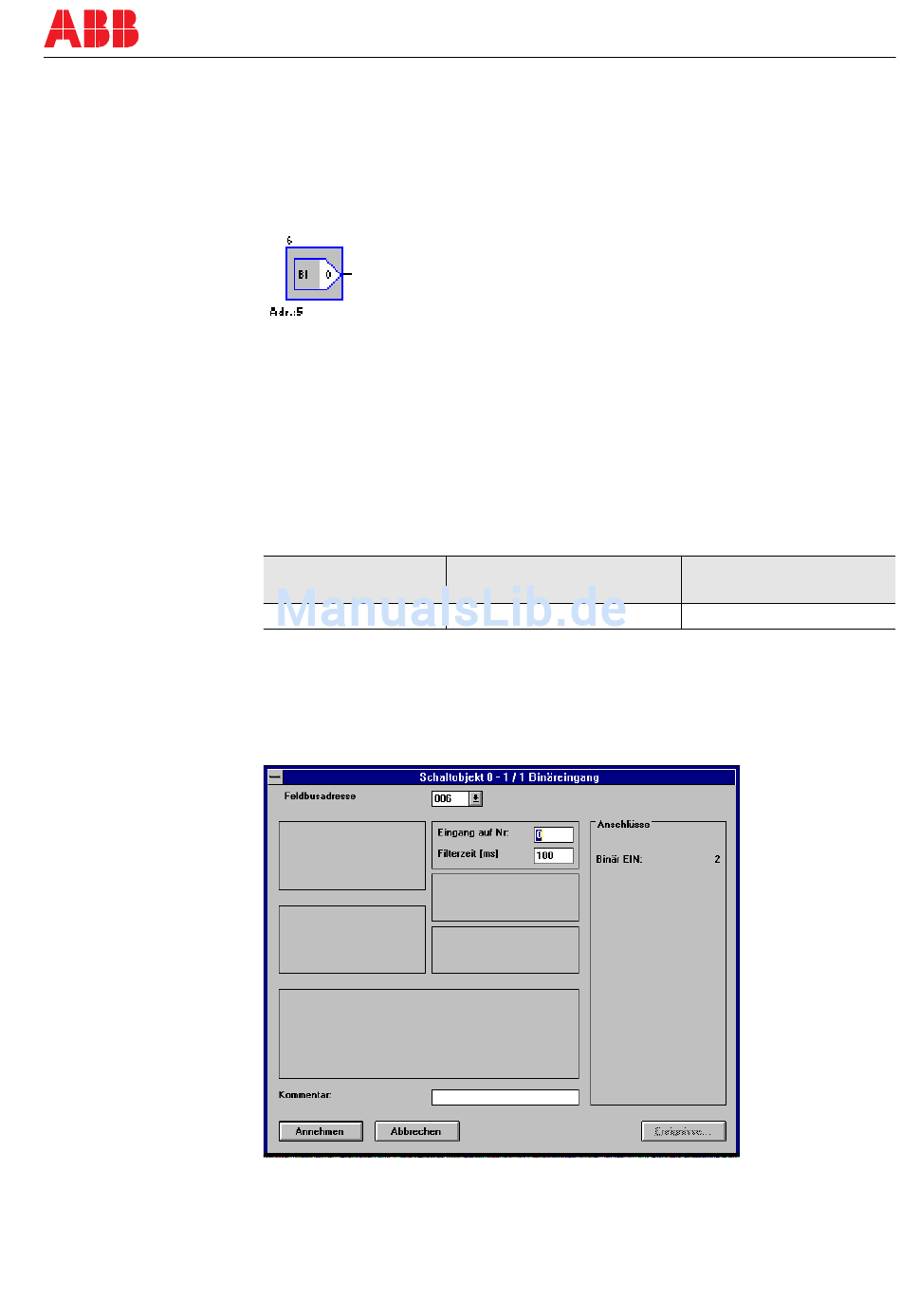

Abbildung 66: Funktionsblock Schaltobjekt 0-1
Funktion
Das Signal eines physikalisch existierenden binären Eingangs wird im Funktionsblock
zur Verfügung gestellt.
Anschlüsse
BI Ausgang: Anschluß, an dem das binäre Eingangssignal des repräsentierten physi-
kalischen Eingangs abgreifbar ist.
Tabelle 28:
Anschlußbezeichnungen Schaltobjekt 0-1
FUPLA-Darstellung
BI
Typische Anwendung
Anschluß eines Gasdruckmelders, der eine logische 1 oder 0 an den entsprechenden
binären Eingang liefert.
Konfiguration
Abbildung 67: Konfigurationsdialog Schaltobjekt 0-1
Ausführlichere Informationen über den Aufbau der FUPLA-Darstellung und der Konfi-
gurationsdialoge bei den Schaltobjekten finden Sie in
Funktionsblöcke und derKonfigurationsdialoge der Schaltobjekte" auf Seite
Parameter-Einstellbereich
des Konfigurationsdialogs
Eingang auf
Anschlußbezeichnung
im Konfigurationsdialog
Binär EIN
Kapitel „5.4.2.1 System der
5-28.
Einstellung des REF542
DECMS/S
5 - 33
