Parameter E2.02 ist auf "0...Strombegrenzung" eingestellt
Im Überlastfall wird der Motorstrom bis auf die eingestellte Dauerlastkurve (E2.04...E2.06) reduziert. Dies führt
zu einer Drehzahlabsenkung, welche bei Lasten mit quadratischem Gegenmoment (z.B. Pumpen und Lüfter) zu
einem stabilen Betriebspunkt führt. Gelingt dies nicht, wie etwa bei Konstantmomentantrieben, verringert sich
die Ausgangsfrequenz bis 0 Hz. Bleibt dieser Zustand für mehr als der unter Parameter E2.08 eingestellten
Blockierzeit (mit einer Frequenz kleiner der eingestellten Blockierfrequenz E2.09) erhalten, erfolgt eine Stör-
abschaltung mit der Meldung "Motorüberlast".

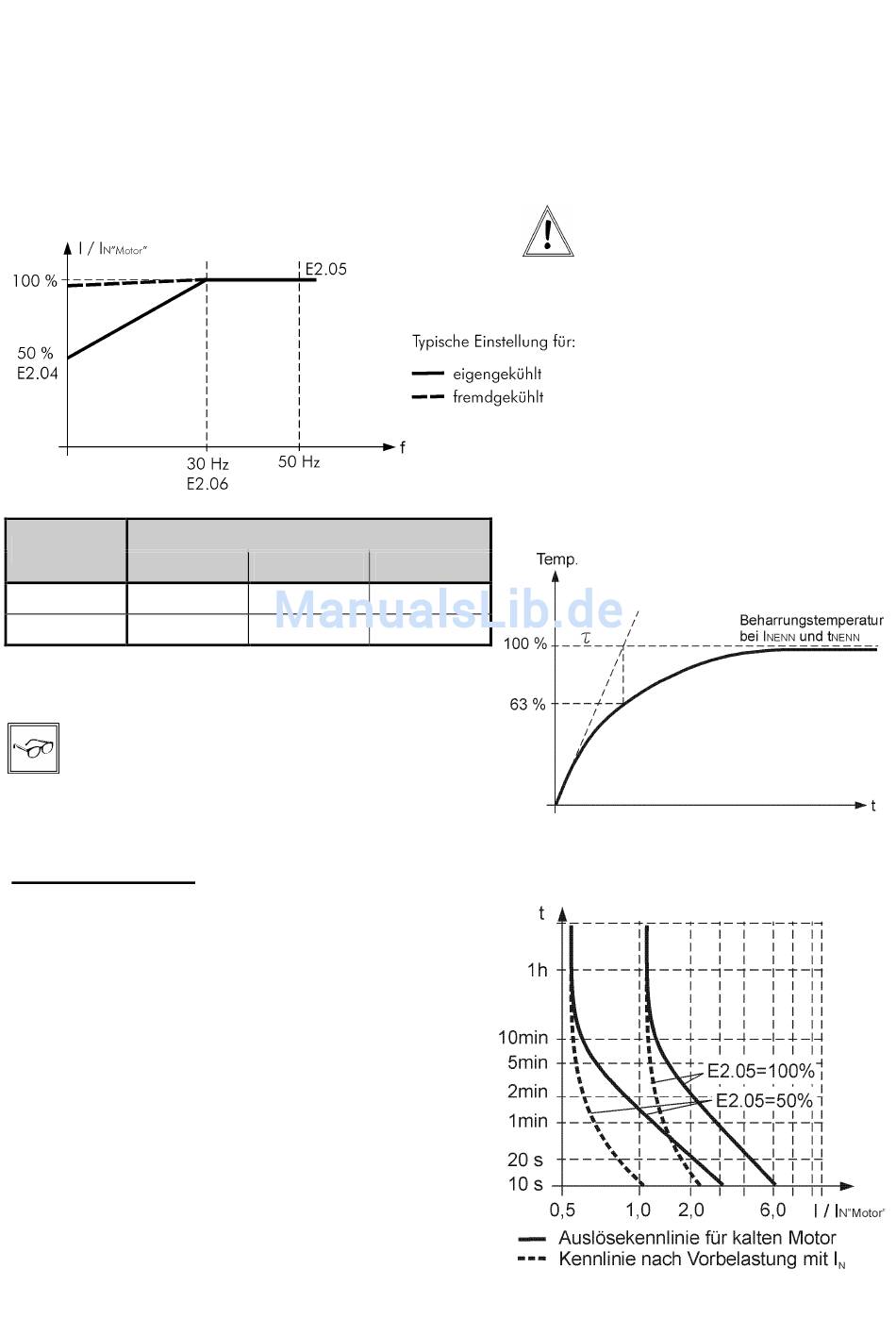

Strom-/Drehzahlcharakteristik
Polzahl
160 - 200
2, 4-polig
45 min
6, 8-polig
60 min
Der aktuelle thermische Zustand des Motors kann
mit den Parametern A2.12, A6.00...A6.02, einem
Analogausgang oder B6.11, B6.13, B6.15, B6.17
und B6.19 angezeigt werden. Der thermische
Zustand kann auch für die Funktionsblöcke F4
verwendet werden.
1. UL-Motorschutz
Mit der Einstellung des Parameters B3.05 "Netzspannung"
auf "460 V; 50/60 Hz" wird automatisch das Motorschutz-
modell (Kabelschutz) entsprechend der UL-Approbation
aktiviert. Damit ist das thermische Motormodell E2.02...04,
E2.06 und E2.07 ohne Funktion.
Die Überstrom-Zeit-Überwachung arbeitet abhängig von
E2.05 und damit bezogen auf den Motornennstrom. Wird
die Strom-Zeit-Fläche überschritten, erfolgt eine Störab-
schaltung mit der Fehlermeldung "(60) Motor Überlast".
>pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 – Seite 88
Motorbaugröße
225 - 280
315 - 400
50 min
60 min
80 min
100 min
Verminderte
Kühlung
belüfteten Motoren !!
Thermische Charakteristik des Motors
bei
eigen-
