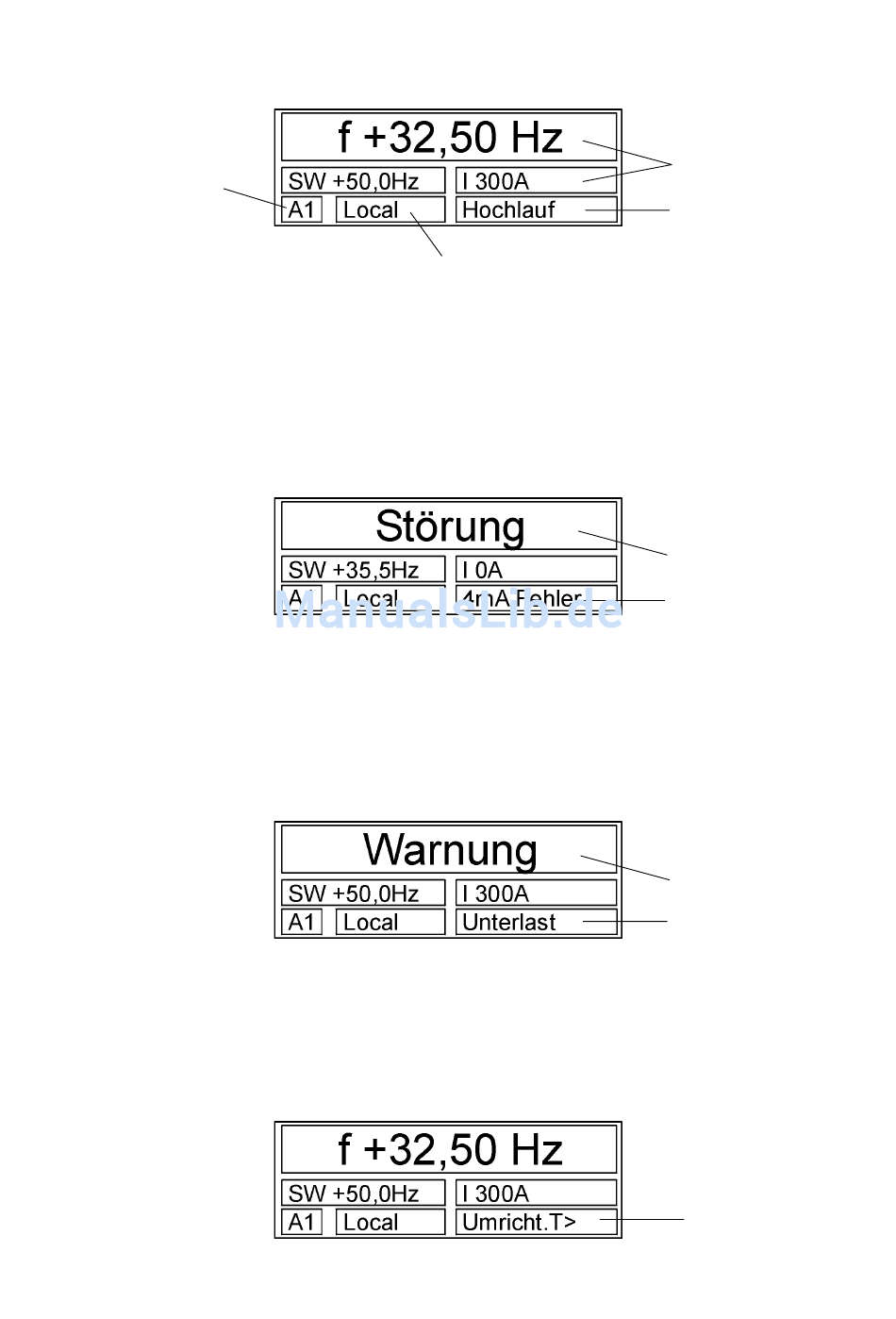

Grundanzeige
Dieses Matrixfeld stellt die Grundanzeige des Frequenzumrichters dar. Es werden 3 Istwerte, der Bedienmodus,
der Gerätestatus sowie das aktive Matrixfeld angezeigt.
Aktives Matrixfeld
Die zur Anzeige gebrachten Analogwerte können im Matrixfeld A6 (Display) frei konfiguriert werden.
Alle durchgeführten Parameteränderungen werden beim neuerlichen Aktivieren der HOME-Funktion in den
Speicher übertragen.
Störmeldungen
Beim Auftreten einer Störung schaltet sich der Umrichter mittels Pulssperre ab. Ein gespeicherter Startbefehl
(Lokalsteuerung oder Start Impulskontakt) wird dabei gelöscht. Die Fehlermeldung erfolgt als Eintrag im
Statusfeld.
Alle Störmeldungen sind in Anhang A aufgelistet.
Zu jeder Fehlermeldung können im Matrixfeld F1-Help nähere Informationen zur Störursache sowie mögliche
Abhilfemaßnahmen abgelesen werden.
Warnmeldung
Bei einer Warnmeldung wird das große Anzeigefeld 1 zyklisch umgeschaltet. Dadurch entsteht eine "blinkende"
Warnmeldung.
Eine Warnung muß nicht resetiert werden ! Alle Warnungen sind in Anhang A aufgelistet.
Begrenzungsmeldung
Wenn Parameter A6.03 "Anzeige von Begrenzungen" auf "1 anzeigen" eingestellt ist, werden Begrenzungs-
eingriffe wie "Strombegrenzung" usw. im Statusfeld angezeigt. Die Anzeige erfolgt, solange die Begrenzung im
Eingriff ist, jedoch mindestens 1,5 Sekunden.
Alle Begrenzungsmeldungen sind in Anhang A aufgelistet.
>pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 – Seite 20
Bedienmodus
Istwerte
Gerätestatus
Störursache
Störmeldung
"Blinkende" Warnmeldung
(2s zyklisch)
Warnung
Begrenzungsmeldung
