pDrive MX basic Bedienungsanleitung Seite 49

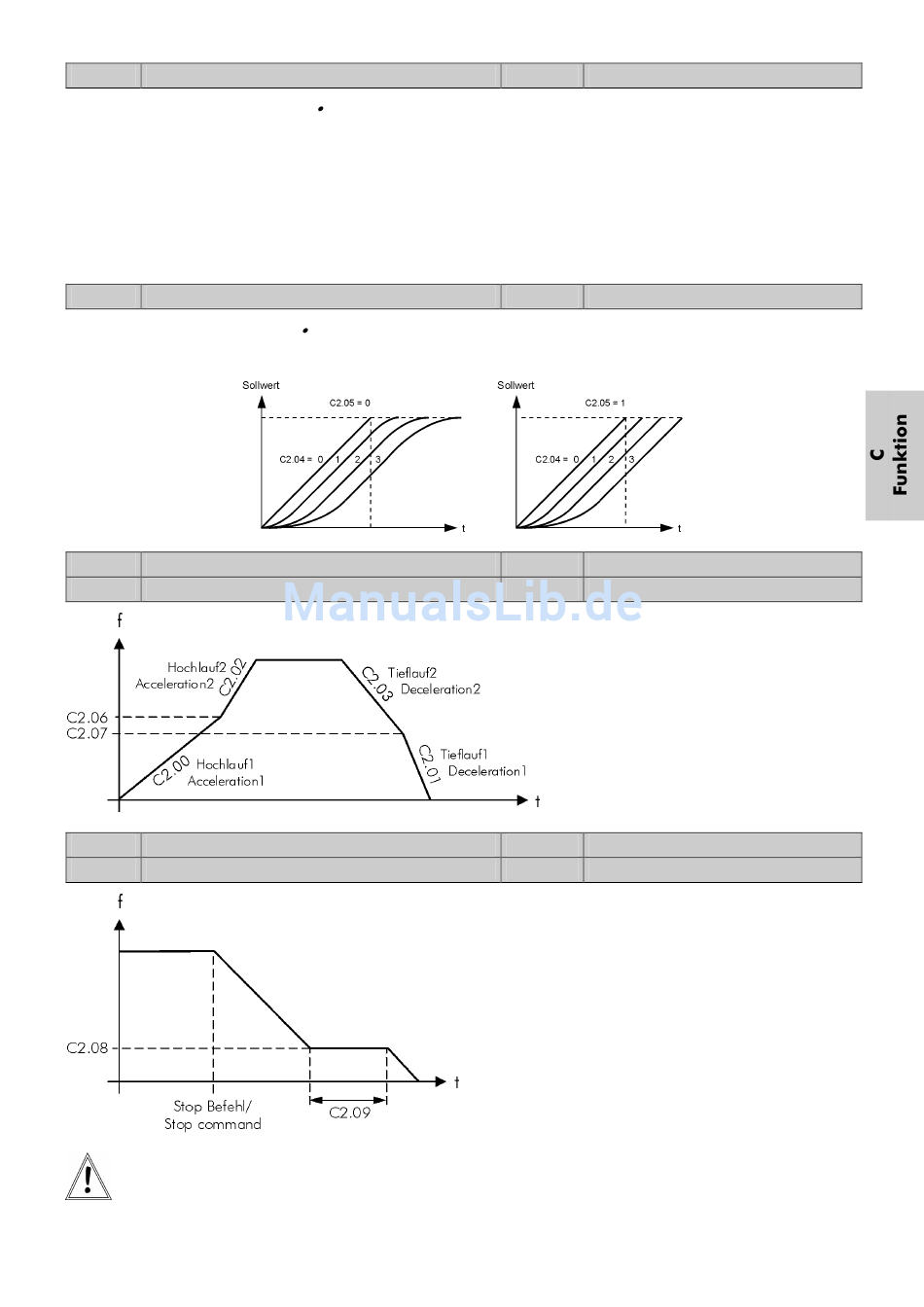

C2.04 Verrundung
0 .... keine Verrundung
1 .... Stufe 1
2 .... Stufe 2
3 .... Stufe 3
Mit dem Parameter kann ein sanfter Start bzw. Stop und/oder ein sanftes Anfahren der Sollfrequenz erreicht
werden. Typische Anwendungen sind Kranantriebe, Förderbänder, usw.
C2.05 Verrundung-Mode
0 .... Anfang + Ende
1 .... nur Anfang
C2.06 Umschaltung 1./2. Hochlauf
C2.07 Umschaltung 1./2. Tieflauf
C2.08 TL-Verharrungsfrequenz f
C2.09 TL-Verharrungszeit t
Die Funktion kann nur unterhalb der gewählten Minimalfrequenz eingestellt werden und ist nur aktiv,
wenn C3.02 "Freigabe Drehrichtung" auf "0 nur Rechtslauf" oder "1 nur Linkslauf" eingestellt ist.
>pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 – Seite 47
(die Rampenzeiten werden dabei um 10% [5%] länger)
(die Rampenzeiten werden dabei um 25% [12%] länger)
(die Rampenzeiten werden dabei um 50% [25%] länger)
(Verlängerung der Rampenzeit bei C2.05 = 0 [C2.05 = 1])
Mit diesen Parametern kann eine Verharrungszeit
während
Typischerweise
kontrollierten Schließen einer Rückschlagklappe bei
Pumpenanlagen eingesetzt.
VCB keine Verrundung
VCB Anfang + Ende
VCB 0,00...0,00...300,00 Hz
VCB 0,00...0,00...300,00 Hz
Parallel zur Funktion des Digital-
eingangs D2 "19 2.Rampe" kann
dieser Parameter für eine unabhängige
Umschaltung der
Tieflauframpen verwendet werden. Bei
Einstellung Null
Funktion nicht aktiv.
VCB 0,00...0,00...C3.00 "Min. freq."
VCB 0,0...0,0...160,0 s
Stop (Tieflauf)
wird diese
Hochlauf- und
ist die jeweilige
eingestellt werden.
Funktion zum
