Netzspannung - pDrive MX basic Bedienungsanleitung

B3.05

Netzspannung

0 .... 400 V; 50/60 Hz
1 .... 440 V; 50/60 Hz
2 .... 460 V; 50/60 Hz
3 .... 500 V; 50 Hz
4 .... 690 V; 50 Hz
Bei >pDRIVE< MX plus muß der Parameter entsprechend der Netzspannung eingestellt werden.
Eine falsche Einstellung führt zu einer Störmeldung im Betrieb bzw. bei starken Netzeinbrüchen und hoher Last
eventuell auch zur Beschädigung des Eingangsgleichrichters). Mit der Spannungseinstellung wird auch der
zugehörige Gerätenennstrom angepaßt (siehe Montageanleitung "Hinweise zum Netzanschluß".
Bei >pDRIVE< MX top wird immer Stellung 4 angezeigt.
Der Parameter wird mit Werkseinstellung nicht verstellt!

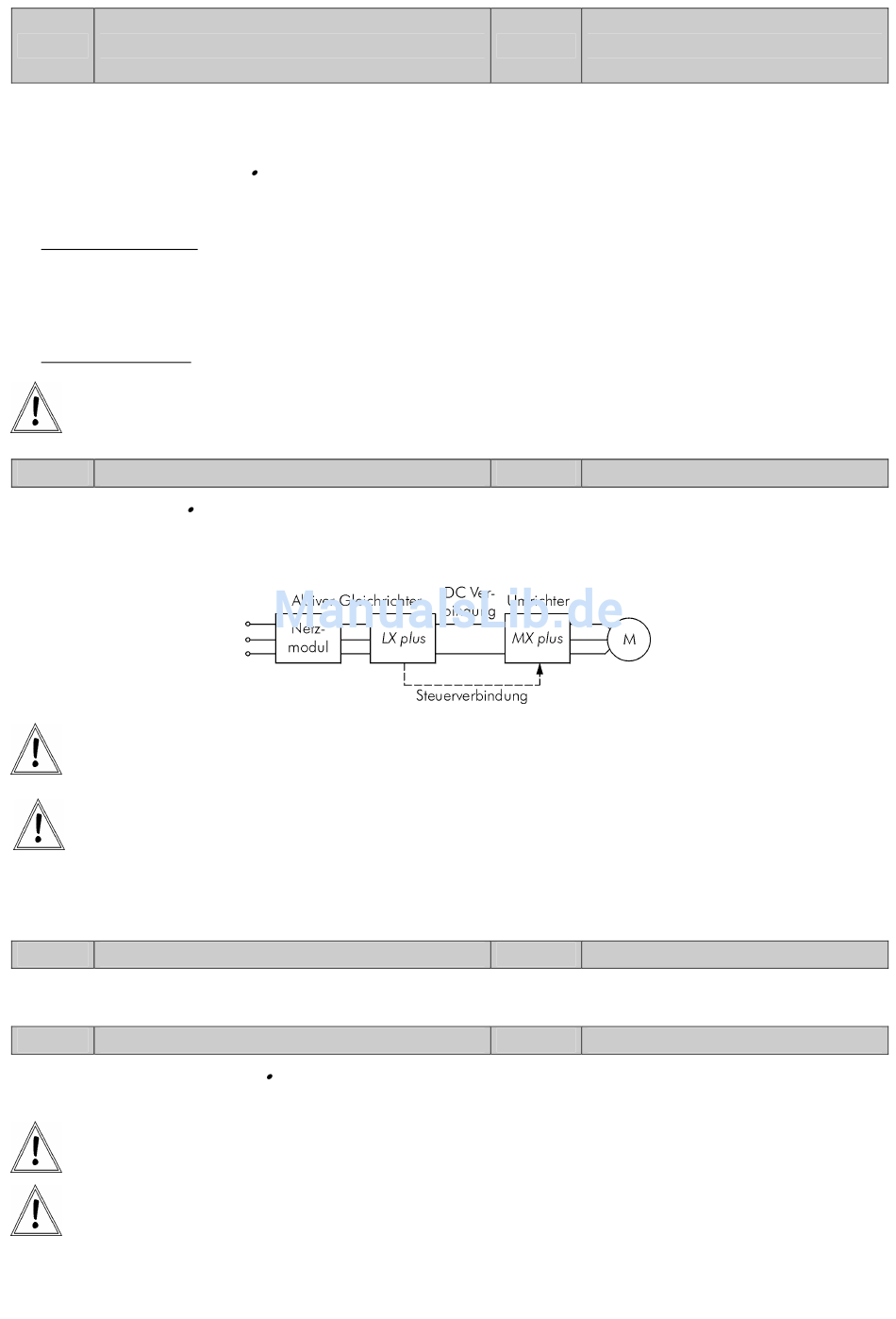

B3.06 Betrieb mit IR
0 .... nein
1 .... ja
2 .... DI-abhängig
Nur wenn dieser Parameter auf "1 ... ja" gestellt ist, kann die Steuerleitung zwischen aktivem Gleich-
richter IR (Intelligent Rectifier) LX plus und Umrichter entfallen. Andernfalls kann dies zur Zerstörung
der Ladewiderstände führen!
Die Einstellung der Netzspannung unter B3.05 entsprechend der 3 AC Netzspannung des Intelligent
Rectifiers LX plus ist unbedingt notwendig !
Die Option >pDRIVE< LX plus wird verwendet, um die Bremsenergie ins Netz rückzuspeisen und sinusförmigen
Strom und cos ϕ = 1 zu gewährleisten.
B3.07 Trägheitsmoment J
Die Einstellung des Trägheitsmoments J ist nur für die Funktion C6.11...C6.14 "Schnelllauf" notwendig.
B3.08 Sinus-Motor-Filter
0 .... nicht verwendet
1 .... verwendet
Bei Verwendung der Option SMF (Sinus-Motorfilter) kann die Option SFB (Drehzahlrückführung) nicht
eingesetzt werden!
Bei Verwendung eines AMF (Ausgangs-Motor-Filter) darf dieser Parameter nicht auf "1 ... verwendet"
eingestellt werden !
>pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 – Seite 24
bei Netzspannung 3 AC 400V (380...415V ± 10%), 50/60Hz ±5%
bei Netzspannung 3 AC 440V ± 10%, 50/60Hz
bei Netzspannung 3 AC 460V (460...480V ± 10%), 50/60Hz
bei Netzspannung 3 AC 500V + 10% - 15%, 50Hz
bei Netzspannung 3 AC 690V ± 10%, 50Hz
Standardeinstellung für 3 AC Netzeinspeisung.
Einstellung für Betrieb mit IR (Intelligent Rectifier) LX plus.
Einstellung abhängig von Digitaleingang gewählt in Feld D2.
(für AMF Ausgangs-Motor-Filter auf "0...nicht verwendet" stellen !!!)
Werkseinstellung:
VICB 500 V; 50 Hz bei MX plus
690 V; 50 Hz bei MX top
VICB
VCB
0,0...1,0...1000 kgm
VICB nicht verwendet
nein
2
