Ergänzungen zu Makro M1

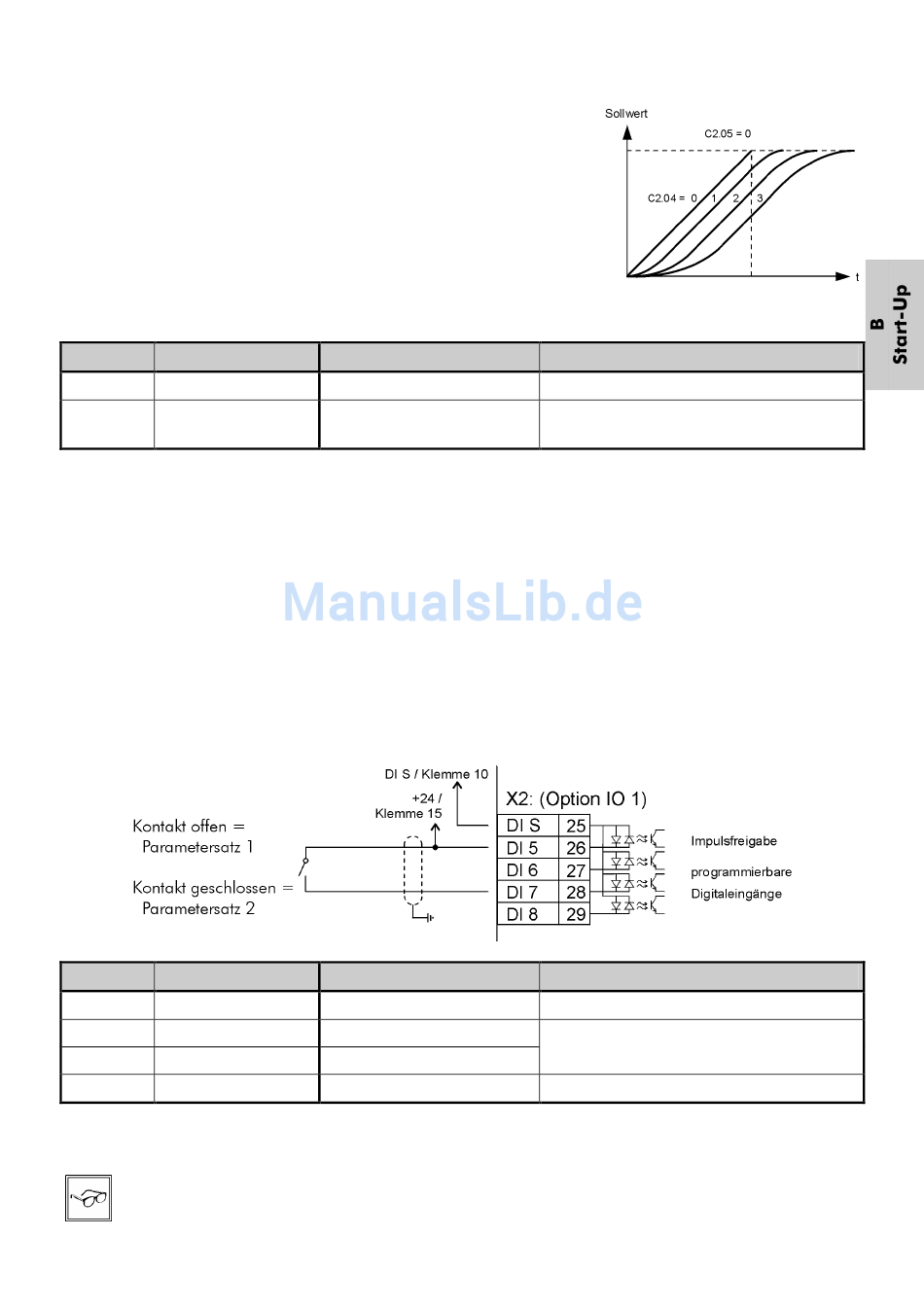

Verrundung des Hoch- und Tieflaufs
Um einen stoßfreien Übergang vom Stillstand des Antriebes in
die Beschleunigungs- bzw. Verzögerungsphase und von dieser
in eine stationäre Drehzahl zu erreichen, kann eine Rampen-
verrundung eingestellt werden.
Zusätzlich zu Makro M1 notwendige Parametereinstellungen:
Parameter Name
C2.04
Verrundung
C2.05
Verrundungs-Mode
Umschaltung auf 2. Parametersatz
Eine besondere Eigenschaft des >pDRIVE< MX Umrichters ist die Möglichkeit, für alle Parameter 2
unterschiedliche Einstellungen vornehmen zu können. Die eingestellten Motorwerte, die gemessenen
Autotuningwerte und die optimierten Parameterwerte werden jeweils in die Speicherplätze "User-Makro 1" und
"User-Makro 2" gespeichert. Abhängig von einem beliebigen Digitaleingang arbeitet der Umrichter nun mit
dem Parametersatz 1 oder 2.
Anwendungsbeispiele:
− Wechselweise Aufschaltung des Umrichters auf 2 unterschiedliche Motoren
− Parametrierung für 2 unterschiedliche Arbeitsprozesse mit 1 Motor
− Wahlweiser Betrieb mit und ohne Tacho-Feedback.
Parameter Name
D2.05
DI7_2 Verwendung
B2.01
Abspeichern UM1
B2.02
Abspeichern UM 2
B2.04 *)
Freig. 2. Param-Satz
*) Sobald der Parameter in Stellung 1 oder 2 steht, ist die Änderung von Parametern gesperrt !
Eine Anleitung zum richtigen Ablauf des Einstellvorganges ist unter Parameter B2.04 zu finden.
>pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 – Seite 29
Einstellung
Stufe 1, 2 oder 3
Anfang + Ende
Einstellung
2. Parametersatz UM2
Start der Routine mit 1
Start der Routine mit 1
Parametersatz 1/2 (1 Motor) bzw. Para-Satz 1/2 (2 Motoren)
Bemerkung
Einstellung nach Bedarf
Wahlweise ist auch "nur Anfangs-
verrundung" möglich.
Bemerkung
Zuordnung der Funktion auf DI7_2
Mit Auswahl der Zeile 1 wird der
Speichervorgang ausgelöst
