Makro M4 - Antriebe mit Drehmomentbegrenzung
Prüfstände,
Winden, Haspeln,
usw.
Das Drehmomentenbegrenzungssignal sowie der Frequenzsollwert werden als Stromsignal über die analogen
Stromeingänge AI_2 (0...20 mA) und AIC (4...20 mA) vorgegeben.
Der jeweils aktive Quadrant ergibt sich aus der Wahl der Drehrichtung.
Der Umrichter reagiert beim Erreichen des eingestellten Begrenzungsmoments mit einer Absenkung der
Drehzahl im motorischen - und einer Erhöhung der Drehzahl im generatorischen Betrieb.
Die Steuerung der Geräte erfolgt mit Impulssignalen Start RL, Start LL und Stop.
Zur Aktivierung der Drehmomentenbegrenzungsfunktion muß der Schalter Ext. M-Limit geschlossen sein. Die
Klemme DI5 ist hardwaremäßig auf Impulsfreigabe gesetzt.
Zusätzlich sind die Klemmleistenfunktionen externe Störung und externer Reset programmiert.
Sind weitere anlagenspezifische Anpassungen notwendig, so stellen Sie diese mit Hilfe der Parameter-
beschreibung über das Matrixfeld ein. Die geänderten Einstellungen können im USER-Makro abgespeichert
werden. Alle zusätzlich geänderten Parameter werden automatisch ins Kurzmenü aufgenommen und stehen
dort in übersichtlicher Form zur Verfügung.
>pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 – Seite 38

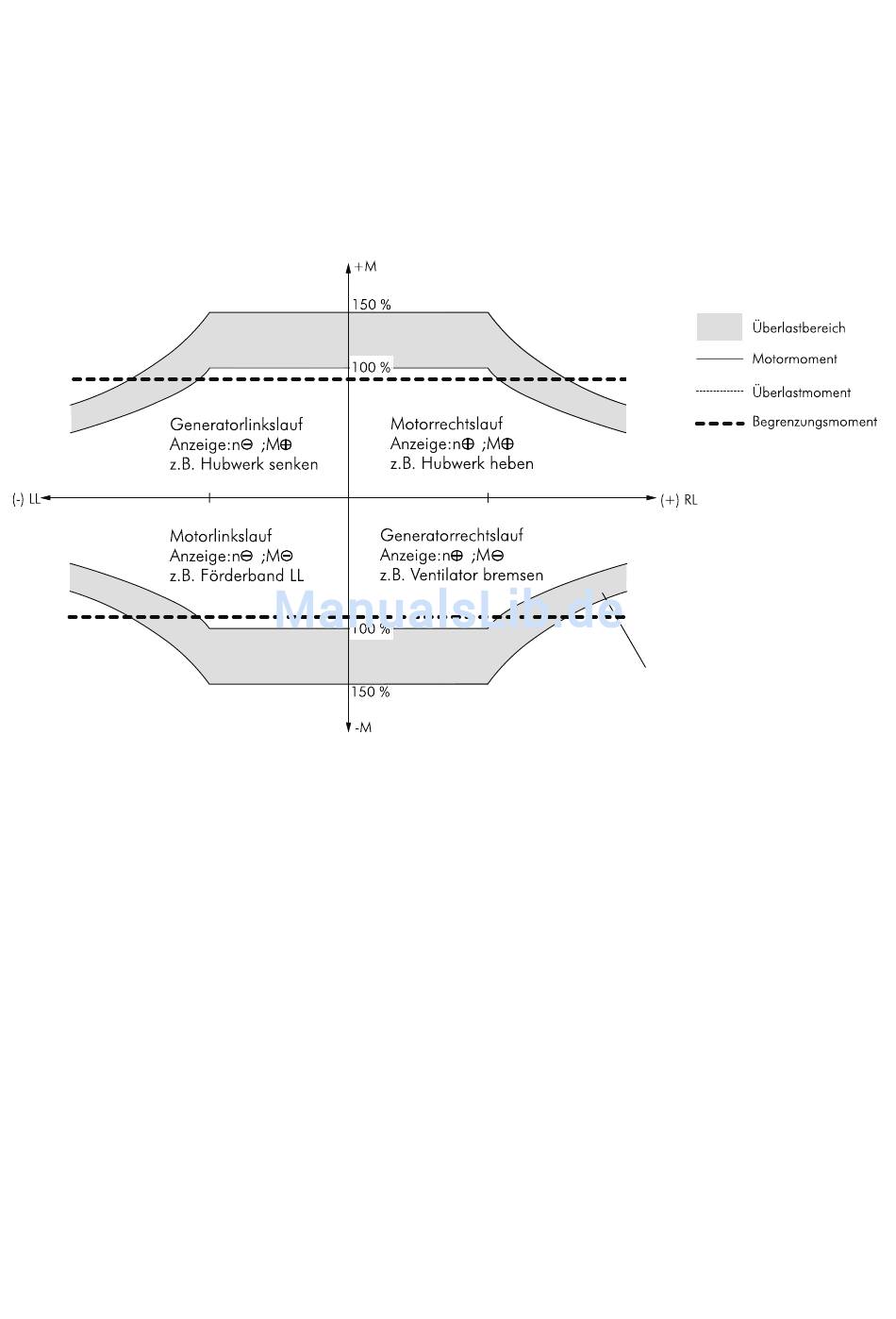

Der Drehmomentenbegrenz-
ungswert wirkt auf beide
Momentenrichtungen
Im Feldschwächebereich kann trotz
Momentenbegrenzung eine Überlast-
situation für den Antrieb entstehen.
